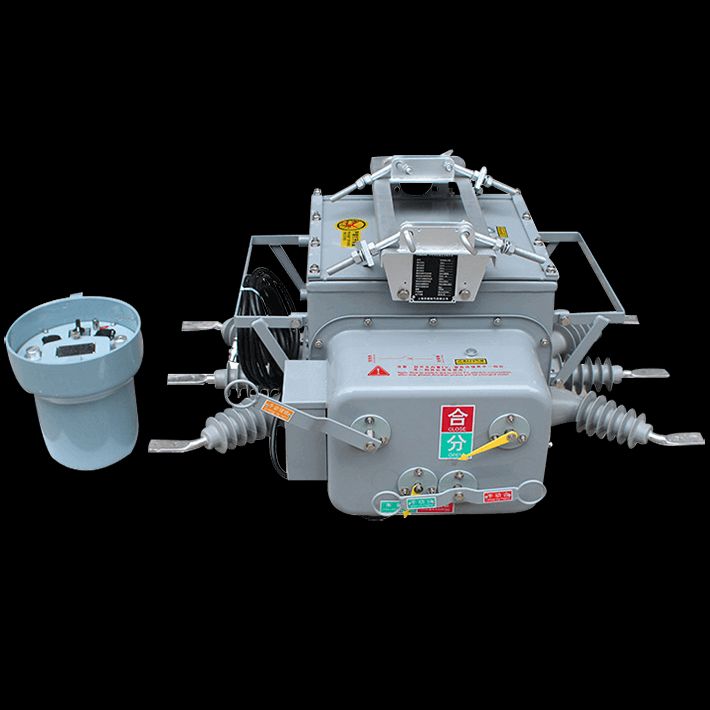

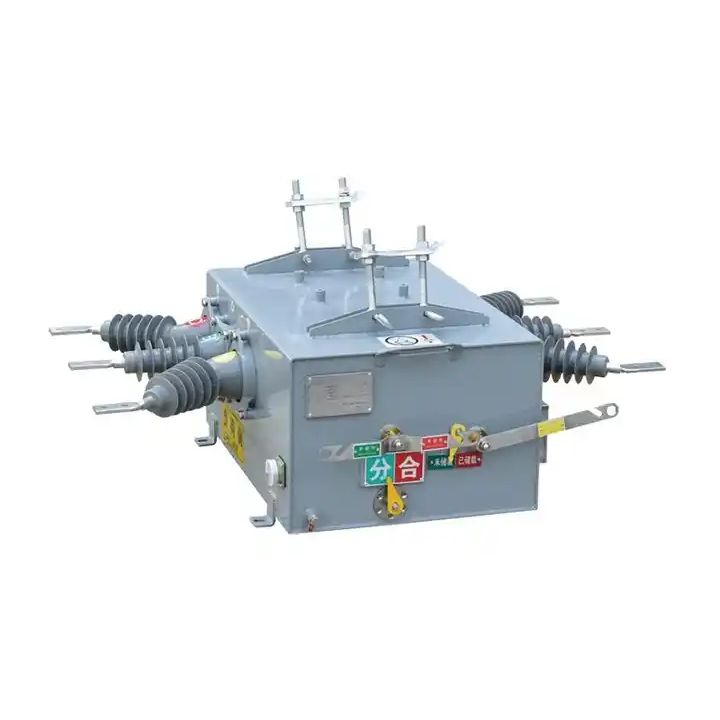

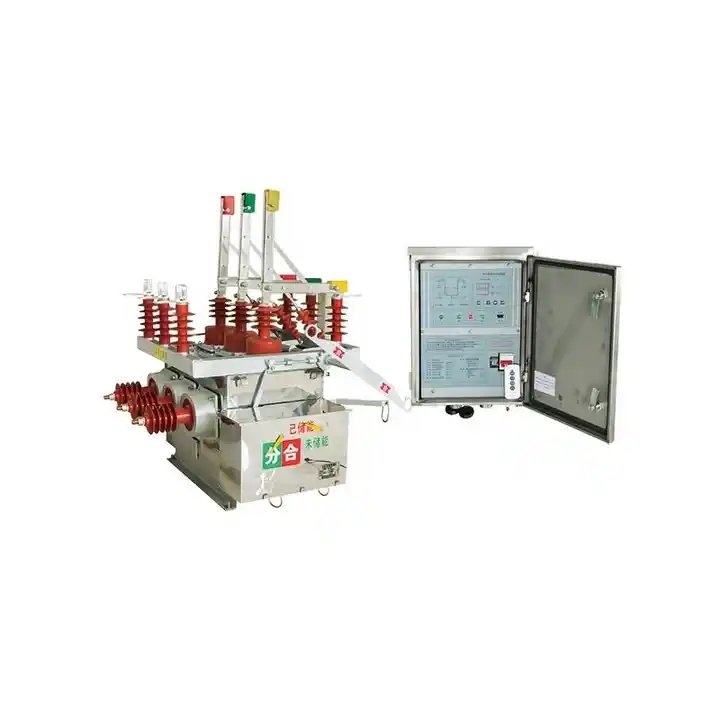

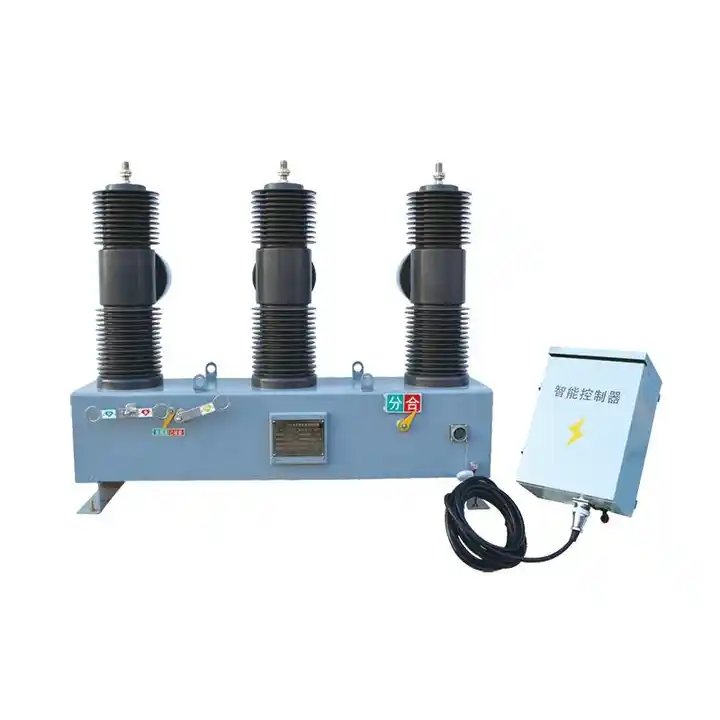

Utomhus kolumn högspänning elektrisk vakuumbrytare

LiuGao leder stolt som en dedikerad tillverkare av utomhusvakuumbrytare och introducerar den elektriska vakuumbrytaren för utomhuspelare för högspänning – en exemplarisk innovation. Denna multifunktionella intelligenta enhet integrerar sömlöst funktionerna hos en vakuumbrytare, vakuumlastbrytare, återförslutning och sektionsfördelare – fyra väsentliga omkopplare i ett. Den primära konfigurationen består av en vakuumbrytare, CH-40-kontroller och en extern spänningstransformator. I bilateral PT är det särskilt tillgängligt ett distributionsautomationsledningsringnätverk som erbjuder ökad flexibilitet och funktionalitet. Välj LiuGao för banbrytande lösningar som omdefinierar riktmärkena för utomhusvakuumbrytare, som sammanför mångsidighet och intelligens i en enda enhet.

Skicka förfrågan

Produktbeskrivning

Liugao är en leverantör av utomhusvakuumbrytare. Våra utomhusvakuumbrytare används i stor utsträckning i 10kV, 13kV stads-, landsbygdsnätverk för att koppla bort strömbrytare, kontaktbrytare och automatiska brytare, som kan implementera ringinstallationslinjebelastningen . Den kan användas som en gränsbrytare (vanligtvis känd som vakthund) i strömförsörjningens grenledning, som används som återförslutningar och sektionsfördelare i distributionsnätverk för matarledningar. Utomhusvakuumbrytaren kommer med fjärrstyrningsmönster, skydds- och kontrollfunktioner och kommunikationsmöjligheter. Den ger tillförlitlig detektering och bedömning, nollsekvensströmavkänning på mA-nivå och kortslutningsström mellan faserna, vilket gör att enfasjordningsfel och fas-till-fas kortslutningsfel automatiskt avlägsnas. Huvudströmbrytaren är en vakuumbåge, och isoleringen använder SF6, N2 blandad gas. Fallet introducerar Japan, Tyskland, fransk gastätning, explosionssäker, isoleringssystemteknik, vilket säkerställer övergripande utmärkt tätningsprestanda. Inuti är den fylld med SF6, N2 blandgas, som inte läcker och inte påverkas av den yttre miljön. Fjäderns manövermekanism, med design för miniatyrisering och prestandaoptimering, förbättrar tillförlitligheten långt utöver traditionella fjädermekanismer.

Utomhuspelare Högspänning Elektrisk Vakuumbrytare Driftmiljö

1. Omgivande lufttemperatur: -5~+40 och medeltemperaturen bör inte överstiga +35 på 24 timmar.

2. Installera och använd inomhus. Höjd över havet för operationsplatsen bör inte överstiga 2000M.

3. Relativ luftfuktighet bör inte överstiga 50% vid max temperatur +40. Högre relativ luftfuktighet tillåts vid lägre temperatur. Ex. 90 % vid +20. Men med tanke på temperaturförändringen är det möjligt att måttliga daggar kommer att producera slentrianmässigt.

4. Installationsgradienten får inte överstiga 5.

5. Installera på platser utan hårda vibrationer och stötar och platser som är otillräckliga för att erodera de elektriska komponenterna.

6. Alla specifika krav, rådfråga fabriken.

Utomhus kolumn högspänning elektrisk vakuum kretsbrytare egenskaper

Omfattande uppsättning typtester säkerställer brytarens tillförlitlighet och överensstämmelse.

Konstruerad med hydrofobt epoxiharts, vilket garanterar säkerhet och miljövänlighet.

Utrustad med en högtillförlitlig vakuumbrytare för effektiv prestanda.

Har en manuell eller elektrisk fjädermanövreringsmekanism, vilket säkerställer lång elektrisk och mekanisk livslängd.

Innehåller elektroniska ström/spänningstransformatorer med hög noggrannhet för exakta mätningar.

Använder digital signalöverföring med anti-jamming-funktioner för pålitlig kommunikation.

Mångsidig funktionalitet, som kan fungera som återförslutning och segmentering.

Erbjuder trestegs strömskydd och stöder flera matarautomationslägen.

Stoltserar med stark tätning, vilket säkerställer tillförlitlig drift i olika miljöförhållanden som fuktighet, hög kyla, hög torr värme och hög förorening.

Uppfyller E2, M2, C2 standarder för utomhusvakuumbrytare, vilket säkerställer högkvalitativ prestanda.

Utomhus kolumn högspänning elektrisk vakuumbrytare Specifikation

Elektrisk parameter
Modell	ZW20-12F, ZW20-12, ZW20-12G
Parameter	Enhet	Värde
Märkspänning	kV	12
Betygsatt frekvens	Hz	50
Märkström	A	630, 1000, 1250
Nominell kortslutningsbrytström	kA	20, 25
Nominell toppmotståndsström (topp)	kA	50, 63
Nominell korttidsmotståndsström (4s)	kA	20, 25
Märkkortslutningsström (toppvärde)	kA	50,63
Mekaniskt liv	gånger	10000
Märkbara strömbryttider	gånger	10000
Märkbara kortslutningsbrytströmsbryttider	gånger	30
Mekaniska huvudparametrar
Parameter	Enhet	Värde
Strömfrekvens tål spänning (1min): fas-till-fas, jord/brott	kV	42/48
Blixtimpuls tål spänning (toppvärde) fas-till-fas, jord/brott	kV	75/85
Sekundärkrets 1 min effektfrekvens tål spänning	kV	2
Nettovikt	kg	≤140（med frånskiljare ≤170）
Kontakta Space	mm	9±0,5
Victory Overtravel	mm	3±0,5
Öppningshastighet	Fröken	1,2+0,2
stängningshastighet	Fröken	0,6±0,2
Kontakt stängning studstid	Fröken	≤2
Fascentrumavstånd	mm	135±1,5
Externt isoleringsavstånd för levande luft	mm	240±2
Externt krypförhållande	cm/kV	3.8
Externt krypförhållande	cm/kV	≤2
Trefasöppning är inte periodisk	Fröken	≤2
Ledande kretsresistans för varje fas	Q	≤150（med frånskiljare ≤200）
Stängningstid	Fröken	≤45
Öppnings tid	Fröken	≤45
Isolationsbrottsavstånd	mm	≥190
Kontaktknivens just-close position är skevt	mm	≤2
Manuellt öppnings- och stängningsmoment	N.m	≤150
Märkeffekt för energilagringsmotor	w	> 40
Märkspänning för energilagringsmotor	V	AC220
Nominell stängningsdriftspänning	V	AC220
Maximal/minimum stängningsdriftspänning	V	AC264/143
Märk öppningsdriftspänning	V	AC220
Maximal/minimum öppningsdriftspänning	V	AC264/143
Max/minsta motorspänning	V	AC242/187
SF6-gasmärkt tryck (övertryck)	MPa	"0"
