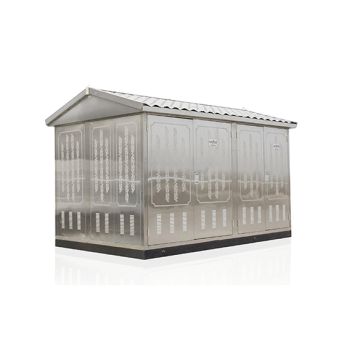

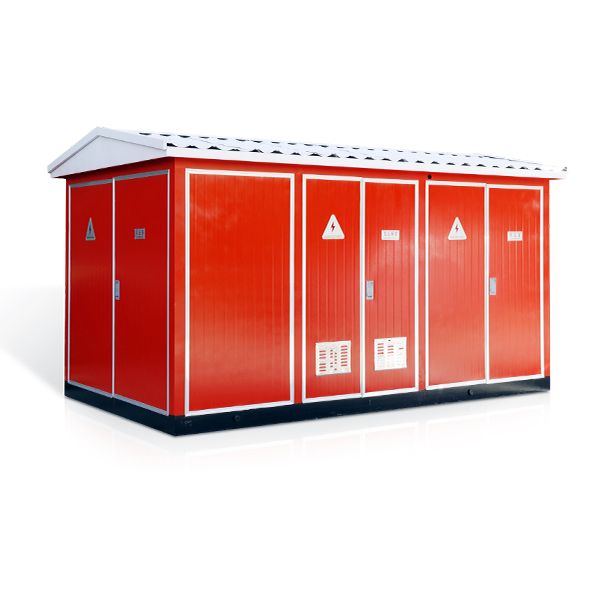

LiuGao står som en dedikerad 24KV(20KV) Smart/Compact Box Transformatorstation, XBZ2 intelligent/XBJ2 kompakt box-typ transformatorstation på 24kV (20kV), nedan kallad box-typ transformatorstation, utnyttjar fördelarna med främmande box-typ transformatorstationer . Den innehåller nya tekniker, avancerade elektriska komponenter och HVILV automatiserad teknologi för att uppfylla kraven för statlig elnätsautomation och elkraftsstandarder. Transformatorstationen är konfigurerad som en enkel låda eller flera lådor monterade med HV-ställverk, distributionstransformator, LV-ställverk, elenergimätningsutrustning och effektkompensationsutrustning. Intelligenta moduler installeras på både HV- och LV-sidor för att uppnå automatisering i distributionsnätet, vilket möjliggör fjärrstyrning, avkänning, signalering, reglering och hantering av övre datorsystem. Denna utrustning är lämplig för olika platser, inklusive urbana höghus, bostadshus, industri- och gruvföretag, kommunala konstruktioner och tillfälliga byggprojekt. Det erbjuder fördelar som stark tillförlitlighet, kompakt fotavtryck, låg investering, enkelt underhåll, tillförlitlig drift, estetiskt utseende, lång livslängd och sömlös integration med omgivningen.
Liugao är leverantör av 24KV(20KV) Smart/Compact Box Transformatorstation. Boxskalet är noggrant utformat, hämtar inspiration från avancerad utländsk teknologi och har egenskaper som robusthet, värmeisolering, ventilation, stabil prestanda, korrosionsbeständighet, dammskydd, vattentätning, smådjursskydd, och ett estetiskt tilltalande utseende. Olika skalmaterial finns tillgängliga, inklusive stålplåt, kompositplåt, rostfri stålplåt, cementplåt, bland annat.
Högspänningsrummet rymmer högspänningsställverk som XGN15, HXGN17 eller KYN28A, vilket underlättar inkommande högspänningsledningar, högspänningsmätning och utgående högspänningsledningar. Olika strömförsörjningslägen, såsom ringnätverksströmförsörjning, terminalströmförsörjning och dubbelströmförsörjning, kan anordnas på högspänningssidan. Dessutom kan högspänningsmätelement installeras för att uppfylla mätkraven. Huvudströmbrytaren använder vanligtvis en lastbrytare eller vakuumbrytare, med en kompakt och väldesignad struktur med anti-felfunktionalitet.
Lågspänningsrummet rymmer lågspänningsställverk som GGD, GCS eller MNS, som hanterar inkommande lågspänningsledningar, reaktiv kompensation och utgående lågspänningsledningar. Lågspänningssidan antar en paneltyp eller skåpmonterad struktur för att skapa det önskade strömförsörjningsschemat för användarna, vilket tillgodoser funktioner som strömfördelning, belysningsdistribution, reaktiv kompensation och elenergimätning. Den primära brytaren använder ofta en universalbrytare eller intelligent strömbrytare, vilket erbjuder flexibilitet i installationen och enkel användning.
Transformatorrummet möjliggör användning av helt slutna oljenedsänkta transformatorer eller transformatorer av torr typ. Alternativen för oljenedsänkta transformatorer inkluderar S9, S11, S13 eller SH15, medan transformatorer av torr typ kan inkludera SCB10, SCB11, SGB10 eller SCBH15. Kunder kan konfigurera installationen efter sina specifika behov, vilket ger större selektivitet och flexibilitet.
Lådlocket har en dubbelskiktsstruktur med skumplast som fyller mellanskiktet och erbjuder utmärkt värmeisolering. Transformatorrummet är utrustat med anti-kondens och automatisk temperaturkontroll, tillsammans med värme- och kylanordningar. Dammtäta anordningar är strategiskt placerade på dörrplåten och spjälorna utanför sidoplåten.
1. Höjd: ≤1000m
2. Omgivningstemperatur: +40 ℃ till – 25 ℃
3. Relativ luftfuktighet: Dagsmedelvärde ≤95 %, månadsmedelvärde ≤90 %
4. Onormala kraftiga vibrationer eller stötar
5. Miljö för installation: Utomhus, ingen brand- eller explosionsrisk, ingen frätande gas eller damm, ingen skarp stöt.
