11KV VK-typ Högspänningsvakuumbrytare

LiuGao leder stolt som en dedikerad tillverkare av utomhusvakuumbrytare. 11KV VK-typ högspänningsvakuumbrytare, en hörnsten i utrustning för kraftdistribution utomhus, är designad för en märkspänning på 12kV och trefas växelström som arbetar vid 50Hz. Den här strömbrytaren används främst i olika miljöer, såsom elnät på landsbygden, stadsnät, järnvägar, gruvor, hamnar och andra kraftdistributionssystem, och spelar en avgörande roll i luftledningar utomhus. Konstruerad med precision för att bryta och stänga lastströmmar, svara på överbelastningsströmmar och hantera kortslutningsströmmar i kraftsystemet, fungerar ZW10-12F strömbrytaren som en viktig komponent för att byta och skydda elnätet. Dess robusta design och utomhuskompatibilitet gör den väl lämpad för olika applikationer, vilket säkerställer pålitlig prestanda under olika miljöförhållanden. Välj LiuGao för banbrytande innovationer som omdefinierar riktmärkena för utomhusvakuumbrytare.

Skicka förfrågan

Produktbeskrivning

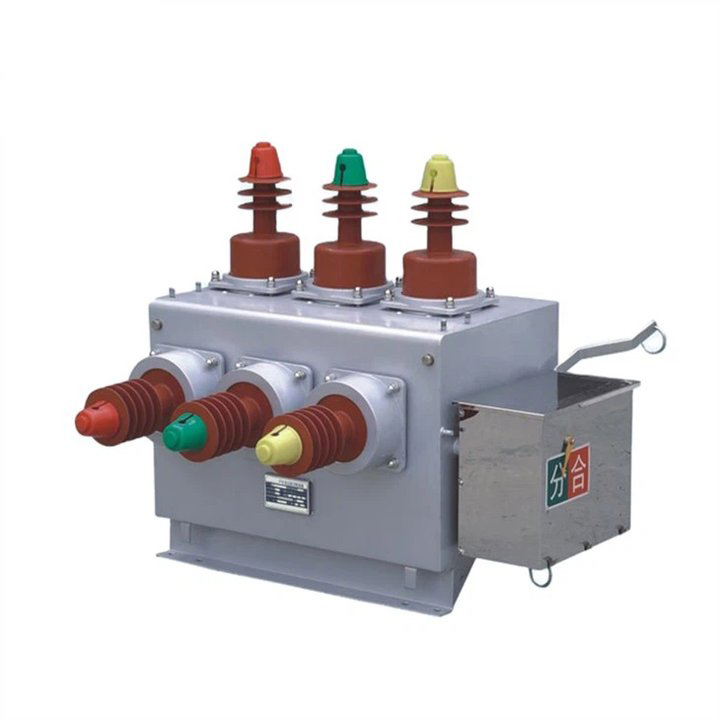

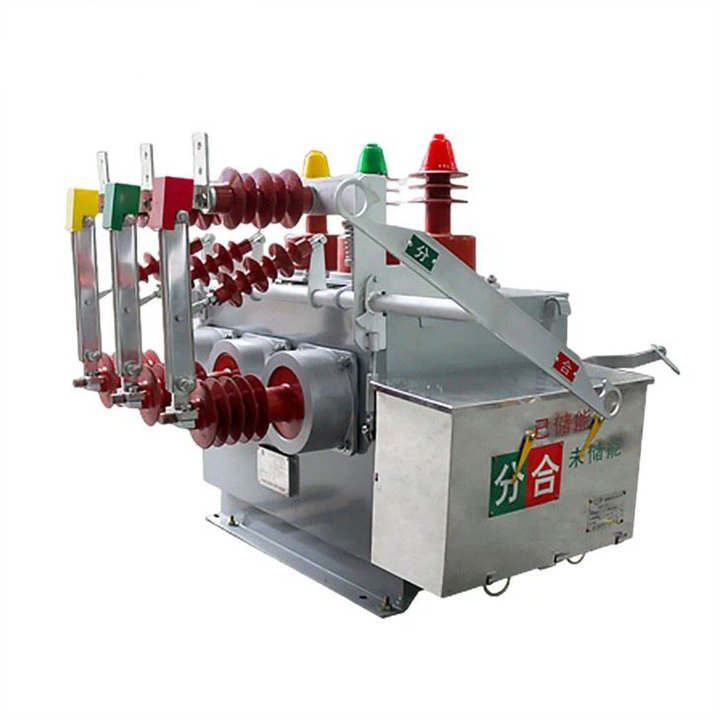

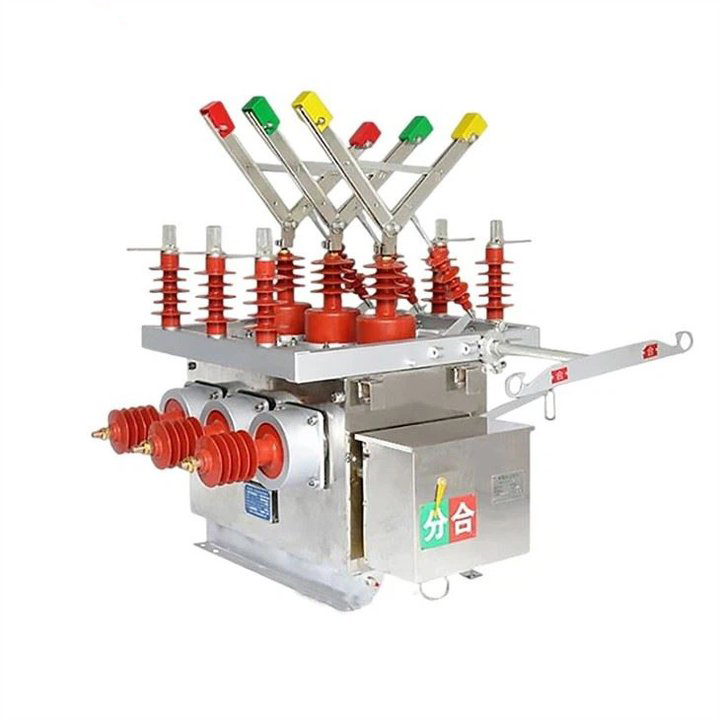

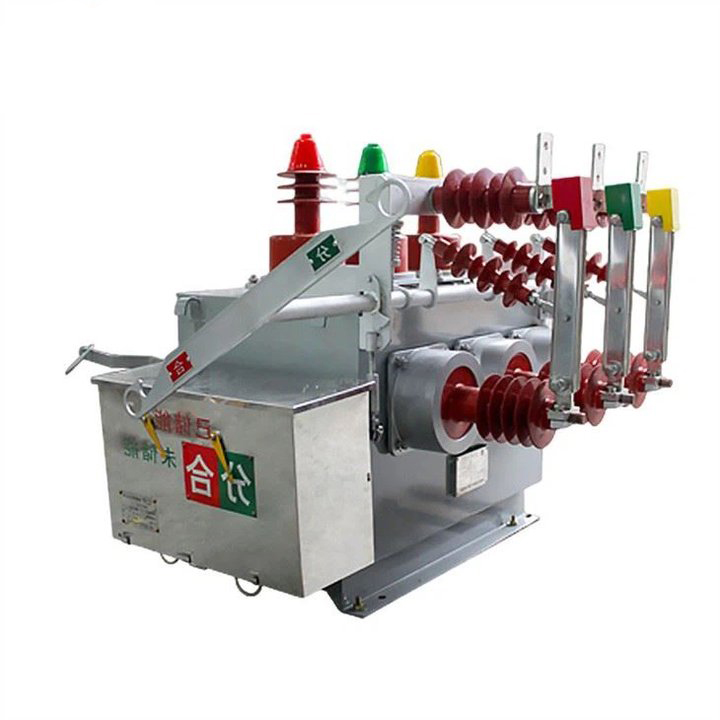

Liugao är en 11KV VK-typ leverantör av högspänningsvakuumbrytare.ZW10-12 Utomhus HV-vakuumbrytare (ZW10-12, ZW10-12F, ZW10-12G) är en utomhuskraftdistributionsutrustning designad för en märkspänning på 12kV och tre- fas AC 50Hz. Den hittar tillämpningar i kraftnät på landsbygden, stadskraftnät, järnvägar, gruvor, hamnar och andra kraftdistributionssystem. Speciellt konstruerad för luftledningar utomhus, hanterar den effektivt uppgifter som brytande och stängande lastströmmar, överbelastningsströmmar och kortslutningsströmmar i kraftsystemet samtidigt som den säkerställer skydd och byte av elnätet.

Vår ZW10-12 utomhus HV vakuumkretsbrytare (ZW10-12、ZW10-12F、ZW10-12G) använder speciella anti-kondensåtgärder internt, vilket säkerställer optimal isolering i lådan. Transmissionsmetoden innehåller patenterad teknologi, som erbjuder enkel installation och tillförlitlig drift för att förhindra problem med strömbrytarens prestanda orsakade av mekaniska fel. Denna brytare fungerar utan behov av olja eller gas, vilket resulterar i en kompakt och lätt design. Med CT-skydd rymmer den stora shuntströmmar, vilket minimerar föroreningar och eliminerar behovet av underhåll. Styrläget kan vara elektriskt eller manuellt, vilket ger mångsidighet i drift och underhåll.

Sammanfattningsvis utmärker sig ZW10-12 utomhus HV vakuumkretsbrytare för sin robusta design, effektiva prestanda och anpassningsförmåga till olika utomhusenergidistributionsscenarier.

11KV VK-typ Högspänningsvakuumbrytare

Installationsmetod: sidomonterad, mittmonterad

Omgivande lufttemperatur: övre gräns +40C, nedre gräns -30C; ;

Höjd: ≤2000m (om höjden behöver ökas bör den nominella isoleringsnivån ökas i enlighet därmed);

Vindtryck: inte mer än 700Pa (motsvarande vindhastighet på 34m/s);

Amplitud: jordbävningsintensitet 8 grader;

Kontamineringsnivå: Klass I;

Maximal daglig temperaturskillnad: inte mer än 25C.

11KV VK-typ Högspänningsvakuumbrytare Specifikation

Modell		ZW10-12, ZW10-12F, ZW10-12G

siffra	Parameter		Enhet	Värde
1	Märkspänning		kV	12
2	Märkström		A	630
3	Betygsatt frekvens		Hz	50
4	Strömfrekvens tål spänning		kV	42/48
5	Blixtimpulsspänning (toppvärde)		kV	75/85
6	Nominell kortslutningsbrytström		kA	16	20	25
7	Märkkortslutningsström (toppvärde)		kA	40	50	50
8	Bedömd korttidsmotståndsström		kA	16	20	25
9	Nominell toppmotståndsström		kA	40	50	50
10	Märklig kortslutningslängd		S	4
Il	Nominell operationssekvens			Poäng-0,3s-Kombinerade poäng-180s-Kombinerade poäng
12	Märkbara kortslutningsströmbryttider		Andra klassens	30
13	Mekaniskt liv		Andra klassens	10000
14	Den rörliga kontakten tillåter den ackumulerade tjockleken av slitage		mm	3
15	Märkdriftspänning med fjädermanövermekanism av CT-typ	stängningsspole	V	DC eller AC 220V
		Öppningsspole
16	Märk arbetsström för överströmsutlösningsspole		A	5
17	vikt		Kg	150
