66KV utomhusvakuumbrytare med frånskiljare

Liugao står stolt som en framstående tillverkare av vakuumbrytare inomhus, och presenterar 66KV utomhusvakuumbrytare med frånskiljare – en exemplarisk elektrisk enhet designad för trefasiga AC 50/60Hz-system med en märkspänning på 40,5kV. Utrustad med en fjädermanöverdon eller elektromagnetiskt ställdon ger denna utomhusutrustning exakt kontroll för elektrisk öppning och stängning. Dessutom erbjuder den flexibiliteten för manuell drift, vilket möjliggör både manuell lagring och drift i avsaknad av elektrisk kontroll. Konstruerad i överensstämmelse med internationella standarder, inklusive IEC62271-100 "AC-högspänningsbrytare" och IEC-56 "högspännings-växelströmsbrytare", som upprättats av International Electrotechnical Commission, överträffar denna strömbrytare stränga krav på säkerhet och prestanda i hög- spänningskretsavbrottstillämpningar. Lita på LiuGao för banbrytande lösningar som omdefinierar riktmärkena för utomhusvakuumbrytare, vilket garanterar oöverträffad säkerhet, precision och tillförlitlighet.

Skicka förfrågan

Produktbeskrivning

Liugao är en 66KV utomhusvakuumbrytare med frånskiljare leverantör.ZW7-40.5 Typ vakuumbrytare används huvudsakligen för utomhus 36kV kraftöverföringssystem kontroll och skydd gäller även för stads- och landsbygdskraftdistributionsnätverk och industri- och gruvföretag i normal drift och kortslutningsskydd. Den övergripande strukturen av isolatorpelarens produkttyp; byggd vakuumbrytare typ på vasen, porslinsvas till nästa pelarvas. För frekvent driftplats. Och har bra tätning, anti-aging, högt tryck, ingen bränning, ingen explosion, lång livslängd, bekväm installation och underhållsfunktioner.

66KV utomhusvakuumbrytare med frånskiljare Driftmiljö

1 Omgivningstemperatur: -40℃~+40℃;

2 Höjd: ≤1000m;

3 Maximal vindhastighet är 10 km/h, lägsta vindhastighet för den nominella nivån (132/230kv) är 3,2 km/h;

4 Jordbävningsintensitet: ≤8 nivå;

5 Minsta nominella krypavstånd: 31 mm/kV;

6 Luftföroreningsgrad: Klass IV.

66KV utomhusvakuumbrytare med frånskiljaregenskaper

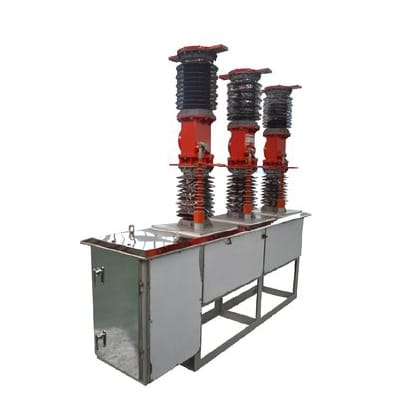

ZW7-40.5 utomhus högspänningsvakuumbrytare består huvudsakligen av integrerad pol, strömtransformator, manövermekanism och box. Denna typ av strömbrytare är av miniatyriserad design, och skalet är tillverkat av högkvalitativ stållåda. Strömtransformatorer kan väljas efter användarens behov. ZW7-40.5 utomhus högspänningsvakuumbrytare och matchande intelligent styrkombination. Brytaröppnings- och stängningsoperationen kan realiseras lokalt, och den kan också fjärrmanövreras via kommunikationsgränssnittet. Övrig information om strömbrytaren kan också överföras till kontrollcentralen, och kommunikationskanalen kan välja kabel, optisk fiber, GPRS/CDMA, GSM, etc.

66KV utomhusvakuumbrytare med frånskiljarespecifikation

Nej.	Artikel			Enheter	Parametrar
1	Märkspänning			kV	40.5
2	Betygsatt	1 min strömfrekvens	torr		95
	isolering	motstå ström	våt		80
	nivå	Blixtimpuls tål spänning (topp)			185
3	Märkström			A	1250, 1600, 2000
4	Nominell kortslutningsbrytström			kA	20, 25, 31,5
5	Bedömd driftsekvens				O–0,3s -CO- 180s-CO
6	Märkbara kortslutningsbrytströmsbryttider			Tider	12
7	Märkkortsluten ström (topp)			kA	50, 63, 80
8	Nominell toppmotståndsström t
9	Bedömd korttidsmotståndsström			kA	20, 25, 31,5
10	Märklig kortslutningslängd			S	4
11	Genomsnittlig öppningshastighet			Fröken	1,5 ± 0,2
12	Genomsnittlig stängningshastighet				0,7 ±0,2
13	Kontaktens stängning avvisningslängd			s	≤2
14	Trefas stängnings- och öppningssynkronism				≤2
15	Öppnings tid				≤150
16	Stängningstid				≤60
17	Mekanism liv			Tider	10000
18	Märkdriftspänning och hjälpslinga märkspänning			V	DC220, 1 10, 24
					AC220, 110, 24
19	Fasslinga DC-resistans (utan strömtransformator）			uΩ	100
20	Tillåtet ackumulerat slitage－tjocklek av dynamisk och statisk kontakt			mm	3
