Varför är högspänningsbrytare nödvändiga för transformatorskydd?

Föreställ dig en krafttransformator – en massiv, tyst vaktpost i hjärtat av en elektrisk transformatorstation – plötsligt träffad av en blixtvåg eller en katastrofal kortslutning. På en bråkdel av en sekund kan transformatorns inre isolering misslyckas, lindningen kan överhettas, och den resulterande explosionen kan skada hela transformatorstationen och kasta tusentals hem och företag i mörker. Det enda som står mellan detta scenario och normal, tillförlitlig drift är en enhet som vi ofta tar för given: denHögspänningsbrytare. Denna enhet är inte bara en switch; det är ett höghastighets, högtroget skyddsrelä som måste upptäcka ett fel, fatta ett beslut och avbryta en ström som kan vara tiotusentals ampere – allt inom ett tidsfönster mätt i millisekunder. Utan den skulle transformatorn, en av de dyraste och mest kritiska tillgångarna i elnätet, lämnas sårbar för just de krafter den var konstruerad för att utnyttja.

Högspänningsbrytarens väsentliga roll i transformatorskydd är inte en fråga om bekvämlighet; det är en fråga om överlevnad för nätet. En transformator är en komplex, delikat utrustning. Dess kärna är en labyrint av kopparlindningar och isolering som arbetar vid höga temperaturer och under enorma elektriska påfrestningar. En felström, om den tillåts bestå, genererar värme som kan smälta kopparn och förånga oljan, vilket skapar en våldsam ljusbåge som kan förstöra transformatorn. High Voltage Circuit Breaker fungerar som den ultimata väktaren. Det är den enda enheten som snabbt och bestämt kan isolera en transformator från ett fel, vilket förhindrar att ett lokaliserat problem övergår i ett systemfel. Den här artikeln kommer att dissekera de tekniska, ekonomiska och operativa skälen till varför denna viktiga komponent är så oumbärlig. Vi kommer också att utforska hur våra lösningar för högspänningsbrytare på Lugao Power Co.,Ltd. är konstruerade för att ge den hastighet, tillförlitlighet och precision som krävs för att skydda dessa kritiska tillgångar.

Innehållsförteckning

• 1. Vad är en högspänningsbrytare och hur skyddar den transformatorer?
• 2. Varför är transformatorer sårbara för fel utan ordentligt skydd?
• 3. Hur jämförs olika typer av högspänningsbrytare för transformatorskydd?
• 4. Vilka tekniska parametrar definierar en högpresterande kretsbrytare?
• 5. Hur förbättrar modern styrning och övervakning effektbrytarens effektivitet?
• Vanliga frågor (FAQ)
• Slutsats

Vad är en högspänningsbrytare och hur skyddar den transformatorer?

En högspänningskretsbrytare är en specialiserad omkopplingsenhet utformad för att avbryta felströmmar - de massiva, okontrollerade överspänningarna av elektricitet som uppstår under en kortslutning - och för att isolera en del av elnätet, till exempel en transformator, från resten av systemet. Det är inte en enkel på/av-knapp. Det är en höginsats, höghastighetsavbrytare som måste utföra sin funktion med extrem precision. Transformatorn, som är kärntillgången vi skyddar, är en enhet som stegar spänningen upp eller ner. Medan den fungerar normalt förblir en högspänningsbrytare i stängt läge, vilket tillåter ström att flyta. Men i samma ögonblick som ett fel upptäcks - vanligtvis av ett relä som övervakar ström-, spännings- eller differentialsignaler - måste strömbrytaren öppnas och släcka bågen som bildas mellan dess kontakter när de separeras. Den kritiska uppgiften är att åtgärda felet innan det kan orsaka termisk eller mekanisk skada på transformatorn. För en stor krafttransformator är denna rensningstid ofta mindre än 100 millisekunder. För att sätta detta i perspektiv tar ett mänskligt ögonblink cirka 300 till 400 millisekunder. Högspänningsbrytaren måste agera snabbare än ett ögonblick för att skydda en maskin som kan väga hundratals ton.

Fysiken i detta avbrott är där den tekniska utmaningen blir uppenbar. När en strömbrytare öppnar bildas en ljusbåge mellan de separerande kontakterna. Denna båge är i huvudsak ett plasma - en starkt ledande kanal av joniserad gas som, om den lämnas okontrollerad, skulle fortsätta att leda ström på obestämd tid. För att släcka denna ljusbåge måste strömbrytaren på en bråkdel av en sekund kyla och avjonisera ljusbågsvägen. Olika strömbrytarkonstruktioner använder olika tekniker. En SF6-strömbrytare (svavelhexafluorid) använder ett flöde av komprimerad SF6-gas för att kyla ljusbågen och spola bort de joniserade partiklarna, och förlitar sig på SF6:s exceptionella isoleringsegenskaper för att sedan motstå systemspänningen. En vakuumbrytare förlitar sig på den höga dielektriska styrkan hos ett vakuum för att släcka ljusbågen. En högklassig oljebrytare, fastän äldre teknologi, använder gasen som genereras av förångningen av olja för att kyla och släcka ljusbågen. Alla dessa metoder måste uppnå samma resultat: noll ström vid nästa naturliga noll i växelströmsvågformen och sedan en snabb återhämtning av dielektrisk styrka för att förhindra ett återslag. Hos Lugao är våra lösningar för högspänningsbrytare byggda på en djup förståelse av denna bågsläckande fysik, vilket säkerställer att våra brytare inte bara är pålitliga, utan förutsägbara i sin prestanda.

För att verkligen förstå transformatorskyddsrollen är det bra att tänka på vad en transformator gör. Det är en induktiv enhet. Den lagrar energi i sitt magnetfält. När ett fel uppstår på sekundärsidan av en transformator dumpas energin från primärsidan plötsligt in i felet. Transformatorn ser en enorm ström, som den inte kan hantera. Det är då högspänningsbrytaren kommer in i bilden. Den är vanligtvis placerad på transformatorns primärsida, högspänningssidan. Dess uppgift är att koppla bort transformatorn från uppströmsströmkällan, så att felet effektivt matas endast av generatorns tröghet. Genom att isolera transformatorn från högspänningsbussen förhindrar brytaren att felströmmen eskalerar till den punkt där transformatorn skulle skadas. En transformator utan en väl fungerande högspänningsbrytare är som en bil utan bromsar; det kan fungera ett tag, men när något går fel blir konsekvenserna katastrofala. Vår fabrik har designat en rad produkter för högspänningsbrytare som är speciellt skräddarsydda för transformatorskydd, och erbjuder en rad alternativ för olika spännings- och strömklasser, applikationskrav och miljöförhållanden.

Varför är transformatorer sårbara för fel utan ordentligt skydd?

Sårbarheterna hos en krafttransformator har sina rötter i dess grundläggande design och de material den använder. En typisk stor krafttransformator är en komplex sammansättning av kopparlindningar, cellulosabaserad isolering och transformatorolja. Denna kombination är designad för effektiv drift under ett snävt område av normala förhållanden. Det är dock i sig känsligt för ett brett spektrum av feltyper, av vilka många kan vara katastrofala om de inte åtgärdas omedelbart och automatiskt av en högspänningsbrytare. För att förstå denna sårbarhet måste du uppskatta fysiken i ett transformatorfel. En kortslutning på transformatorns utgångssida (sekundär) är det vanligaste scenariot. Om sekundären är kortsluten drar primärsidan en ström som teoretiskt endast begränsas av transformatorns impedans, som är relativt låg. Denna felström kan vara 10 till 20 gånger den normala fulllastströmmen. Resultatet blir en plötslig och extrem uppvärmning av lindningarna, vilket kan smälta kopparn och göra att isoleringen går sönder. Den snabba expansionen av oljan på grund av värmen kan generera explosiva gaser, vilket leder till ett våldsamt fel. En högspänningsbrytare måste detektera denna strömstyrka och koppla bort transformatorn innan temperaturen på lindningen når en kritisk nivå.

Utöver kortslutningar är transformatorer också sårbara för andra, mer lömska hot. Dessa inkluderar blixtnedslag, som kan orsaka en spänningsstöt som bryter ner isoleringen, och ferroresonans, ett fenomen som kan orsaka överspänningar och överströmmar när transformatorn är strömsatt eller av. De är också känsliga för överbelastning, vilket kan göra att lindningarna gradvis överhettas och försämrar isoleringen. Även något så enkelt som ett fel i lindningskopplaren, som justerar transformatorns spänningsförhållande, kan orsaka ett katastrofalt fel. I alla fall är den röda tråden att ett fel eller onormalt tillstånd, om det tillåts kvarstå i ens ett par cykler, kan orsaka permanent och irreparabel skada på transformatorn. Det är därför högspänningsbrytaren är så viktig: den är inte en reaktiv åtgärd, utan en proaktiv sådan. Det är den enda enheten som kan förhindra att de oundvikliga konsekvenserna av ett fel uppstår genom att på ett säkert sätt isolera transformatorn från kraftsystemet.

Transformatorer är dessutom inte bara känsliga för interna fel. De är också föremål för fel i det anslutna nätverket. Ett fel i en distributionsmatare som är ansluten till transformatorns sekundärsida kommer att reflekteras på primärsidan. Transformatorn kommer att se felströmmen och kommer att försöka mata den. Det är här koordineringen av skyddssystemen blir avgörande. Högspänningsbrytaren på transformatorns primärsida är en del av en kedja av enheter som är utformade för att fungera på ett koordinerat sätt. Till exempel kan en säkring eller återförslutning på sekundärsidan åtgärda ett övergående fel, men för ett allvarligare fel måste den primära strömbrytaren fungera för att skydda transformatorn. Utan denna samordning kan ett fel på sekundärsidan göra att den primära strömbrytaren löser ut i onödan, vilket leder till ett avbrott för ett mycket större område. Det är därför skyddet av en transformator är ett problem på systemnivå, och högspänningsbrytaren är den centrala, kritiska komponenten i det systemet. PåLugao Power Co., Ltd., vi har en djup förståelse för dessa samordningsprinciper, och vi designar våra lösningar för högspänningsbrytare för att vara helt kompatibla med ett brett utbud av skyddssystem, vilket säkerställer sömlös integration och optimal prestanda.

Hur jämförs olika typer av högspänningsbrytare för transformatorskydd?

När man väljer en högspänningsbrytare för transformatorskydd måste ingenjörer överväga den specifika applikationen och välja mellan olika teknologier: SF6-, vakuum- och oljebrytare. Varje typ har sin egen unika uppsättning egenskaper som gör den lämplig för olika spännings- och strömområden. I decennier var oljebrytare standarden, men de har till stor del ersatts av SF6- och vakuumteknologier på grund av deras överlägsna prestanda och underhållsegenskaper. Men att förstå historien och utvecklingen av tekniken hjälper till att uppskatta de moderna lösningar som finns tillgängliga idag.

Oljebrytare är de äldsta av de tre. De förlitar sig på att ljusbågen dras i olja, vilket kyler ljusbågen och genererar vätgas som hjälper till att släcka den. Även om de är robusta och har en relativt hög avbrytande kapacitet, är de stora, tunga och kräver regelbundet underhåll för att fylla på oljan och ta bort kolavlagringar. De utgör också en miljö- och brandrisk på grund av oljan. På Lugao tillverkar vi inte längre oljebrytare för nya installationer, utan vi tillhandahåller support för befintliga.

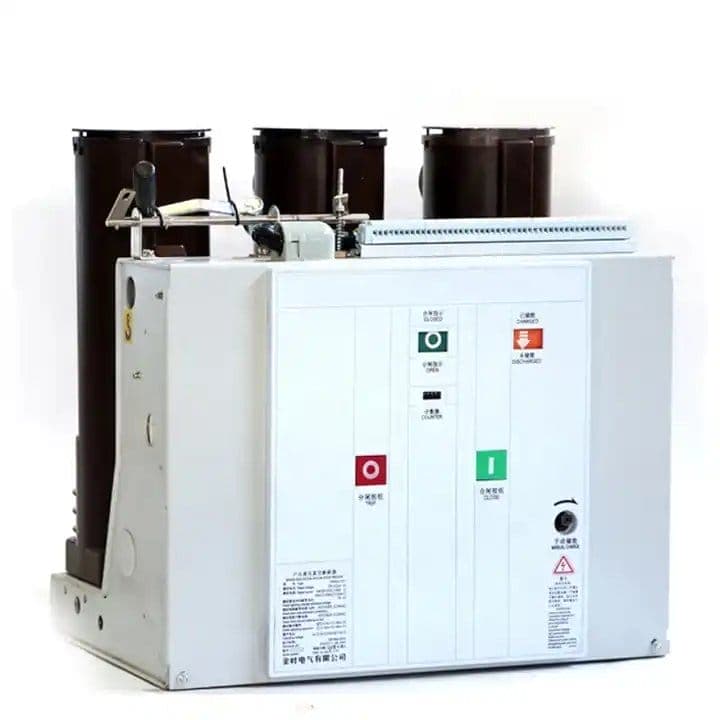

Vakuumbrytare är modernare och erbjuder flera fördelar. De använder en förseglad vakuumkammare för att släcka ljusbågen. Utan ett medium för att upprätthålla förbränningen släcks ljusbågen snabbt när kontakterna separeras. Detta resulterar i en mycket kompakt och lätt design, med långa underhållsintervaller. Emellertid är vakuumbrytare i allmänhet begränsade till spänningar upp till cirka 72 kV. För högre spänningar blir deras design komplicerad och dyr. De används ofta i distributionsstationer och industriella tillämpningar. Den största fördelen med transformatorskydd är deras hastighet och tillförlitlighet, men de är vanligtvis inte lämpliga för de högsta spänningsnivåerna som finns i transmissionssystem.

SF6 effektbrytare representerar den moderna standarden för högspänningstillämpningar. Dessa brytare använder svavelhexafluoridgas, som har exceptionella isolerande och bågsläckande egenskaper. Gasen komprimeras och blåses över bågen för att kyla den och bryta strömmen. SF6-brytare har en mycket hög avbrottskapacitet och kan fungera effektivt vid de högsta överföringsspänningarna. De har också mycket låga underhållskrav. Vår fabrik på Lugao Power Co.,Ltd. har specialiserat sig på tillverkning av SF6 högspänningsbrytare i över 15 år, och vi har förfinat designen för att säkerställa maximal tillförlitlighet. Tabellen nedan ger en jämförande analys av dessa tre typer.

För modernt transformatorskydd är SF6 högspänningsbrytare det rekommenderade valet för de flesta högspänningstillämpningar på grund av dess överlägsna prestanda, tillförlitlighet och låga underhållskrav. Vår fabrik har producerat tusentals SF6-enheter som för närvarande skyddar kritiska transformatorer runt om i världen. SF6-tekniken ger det mest robusta skyddet, och det är tekniken som vi fortsätter att utveckla och förfina på Lugao.

Vilka tekniska parametrar definierar en högpresterande effektbrytare?

För att verkligen förstå skyddet från en högspänningsbrytare måste du titta på dess viktigaste tekniska specifikationer. Dessa parametrar är inte bara siffror på ett datablad; de är måtten som definierar enhetens förmåga att skydda transformatorn. De primära specifikationerna är märkspänning, märkström, märkström för kortslutningsbrytning och märkström för kortslutning. Dessa parametrar, i kombination med drifttiden och kapaciteten för transientåterställningsspänning (TRV), definierar effektbrytarens prestandaomslag. På Lugao Power Co., Ltd. har vi en omfattande uppsättning tekniska parametrar för var och en av våra högspänningsbrytarmodeller, och vi kan anpassa dem för att möta specifika kundkrav.

Märkspänning är den högsta spänningen som effektbrytaren är konstruerad för. Det måste åtminstone vara systemspänningen.Märkström är den kontinuerliga ström som brytaren kan bära utan överhettning. Denna måste vara lika med eller större än transformatorns normala belastningsström.Nominell kortslutningsbrytström är den maximala felström som brytaren kan avbryta. Detta är den mest kritiska parametern för transformatorskydd. Den måste vara tillräckligt hög för att klara maximalt möjliga felström som kan flyta genom transformatorn. Om brytaren har en brytström som är för låg kan den misslyckas med att avbryta ett högströmsfel, vilket leder till att transformatorn förstörs.Bedömd kortslutningsström är den maximala toppström som brytaren kan sluta på, vilket är viktigt i applikationer där brytaren kan stängas på ett fel. Drifttiden är den tid det tar för brytaren att öppna efter att ha mottagit en utlösningssignal. För transformatorskydd är en snabbare drifttid alltid bättre, eftersom det begränsar mängden energi som kan försvinna i transformatorn vid ett fel. Transient Recovery Voltage (TRV) är den spänning som uppträder över strömbrytarens kontakter omedelbart efter att strömmen bryts. TRV-vågformen bestäms av systemets induktans och kapacitans. En strömbrytare måste klara denna TRV utan att slå igen.

Tabellen nedan sammanfattar de typiska tekniska parametrarna för en högspänningsbrytare som används i en transformatorstationsmiljö.

Valet av en högspänningsbrytare med rätt parametrar är inte en trivial uppgift. Det kräver en detaljerad analys av transformatorns felström, som bestäms av systemimpedansen och transformatorns klassificering. Att överskatta parametrarna leder till högre kostnader och onödig överspecifikation. Att underskatta dem kan leda till katastrofala misslyckanden. Vårt ingenjörsteam på Lugao Power Co.,Ltd. ger detaljerad teknisk support till våra kunder och hjälper dem att välja lämplig högspänningsbrytare för deras specifika transformatorskyddsbehov.

Hur förbättrar modern styrning och övervakning effektbrytarens effektivitet?

Högspänningsbrytaren är inte längre bara en mekanisk brytare. Moderna versioner är integrerade med sofistikerade styr- och övervakningssystem som avsevärt förbättrar deras effektivitet när det gäller att skydda transformatorer. Dessa system är brytarens nervsystem och ger feedback i realtid, diagnostik och förmågan att anpassa sig till förändrade förhållanden. Kärnan i denna teknik är skyddsreläet, en enhet som kontinuerligt övervakar ström- och spänningssignaler från transformatorn och nätet. När den upptäcker ett fel skickar den en utlösningssignal till brytarens manövermekanism. Reläet är intelligensen som bestämmer när den ska fungera och strömbrytaren är muskeln som utför åtgärden. Utan reläet är brytaren blind. Utan brytaren är reläet impotent. Integrationen av dessa två system är det som gör modernt transformatorskydd så effektivt.

Moderna skyddsreläer kan programmeras med sofistikerade algoritmer som skiljer mellan olika typer av fel, såsom kortslutning, jordfel eller överbelastning. Denna intelligens förhindrar störande utlösning, där brytaren öppnar för en icke-kritisk händelse, vilket är avgörande för att upprätthålla en stabil strömförsörjning. De använder också kommunikationsprotokoll, såsom IEC 61850, för att dela information med andra reläer i transformatorstationen, vilket möjliggör ett samordnat skyddsschema. Denna kommunikation gör det möjligt för systemet att endast isolera den berörda delen av nätverket, vilket minimerar effekten av ett avbrott. För en transformator betyder detta att om felet är på den sekundära sidan kan den primära brytaren designas för att endast lösa ut efter att de sekundära brytarna har misslyckats med att rensa den, vilket ger ett reservlager av skydd.

Utöver reläet är moderna effektbrytare också utrustade med tillståndsövervakningssensorer. Dessa sensorer mäter parametrar som drifttid, kontakternas rörelse, gastrycket (för SF6-brytare) och kontakternas temperatur. Dessa data samlas kontinuerligt in och analyseras för att ge en diagnostisk bedömning av strömbrytarens hälsa. Data kan användas för att förutsäga fel innan de inträffar, vilket möjliggör proaktivt underhåll som avsevärt kan förlänga enhetens livslängd. För en transformatorskyddsbrytare innebär detta att brytarens effektivitet är mer förutsägbar och pålitlig. På Lugao Power Co., Ltd. har vi utvecklat ett eget tillståndsövervakningssystem för våra produkter för högspänningsbrytare. Detta system ger våra kunder en fullständig bild av deras brytares hälsa, vilket gör att de kan planera underhållet mer effektivt och minska risken för oplanerade avbrott. Genom att kombinera den fysiska robustheten hos våra strömbrytare med den diagnostiska kraften hos modern övervakning kan vi erbjuda en skyddslösning som inte bara är pålitlig utan också intelligent.

Vanliga frågor (FAQ)

Fråga 1: Hur lång tid tar det för en högspänningsbrytare att öppna och åtgärda ett fel?

Svar: För en modern högspänningsbrytare är den totala rensningstiden - från början av felströmmen till det slutliga avbrottet av ljusbågen - vanligtvis mellan 30 och 50 millisekunder. Detta är ungefär samtidigt som ett mänskligt öga blinkar. Strömbrytaren måste öppna tillräckligt snabbt för att förhindra att transformatorn överhettas och för att skydda resten av nätet från felströmmen. Våra produkter för högspänningsbrytare på Lugao Power Co.,Ltd. är konstruerade för att uppnå dessa snabba öppningstider, vilket säkerställer att transformatorn skyddas effektivt.

Fråga 2: Vad är skillnaden mellan en strömbrytare och en brytare?

Svar: En strömbrytare är utformad för att bryta felströmmar och skydda utrustning. En frånkopplingsbrytare är utformad för att isolera en krets för underhåll och är inte klassad för att bryta felströmmar. En frånkopplingsbrytare aktiveras endast när kretsen är strömlös, vanligtvis efter att strömbrytaren har öppnats. Strömbrytaren är den aktiva skyddsanordningen, medan brytaren är en säkerhetsanordning för isolering. Båda är viktiga för en säker och funktionell transformatorstation, men de fyller väldigt olika roller.

Fråga 3: Hur ofta ska en högspänningsbrytare underhållas?

Svar: Underhållsintervallet beror på typen av brytare och tillverkarens rekommendationer. För en SF6-högspänningsbrytare krävs vanligtvis underhåll vart 10:e till 15:e år eller efter ett visst antal operationer, beroende på vad som inträffar först. Detta inkluderar kontroll av SF6-gastrycket, manövermekanismen och kontakttillståndet. För vakuumbrytare kan intervallet vara ännu längre. Vår fabrik på Lugao Power Co.,Ltd. tillhandahåller detaljerade underhållsscheman och rekommendationer för alla våra produkter för högspänningsbrytare, vilket hjälper våra kunder att förlänga deras livslängd.

Fråga 4: Vad händer om en högspänningsbrytare inte öppnar under ett fel?

Svar: Om en strömbrytare misslyckas med att öppna, kommer ett reservskyddssystem, känt som "brytarfelsskydd", att fungera. Detta kommer vanligtvis att lösa ut alla andra effektbrytare som är anslutna till samma buss, vilket isolerar hela sektionen av transformatorstationen. Detta är en sista utväg för att förhindra ett katastrofalt fel, och det resulterar i ett större strömavbrott. Det är därför tillförlitligheten hos den primära högspänningsbrytaren är så viktig, och varför vi på Lugao Power Co.,Ltd. lägger så stor vikt vid kvalitet och testning i vår tillverkningsprocess.

Fråga 5: Kan en högspänningsbrytare användas för att skydda en transformator från interna fel?

Svar: Ja, men det kräver ett differentialskyddsrelä. Detta relä mäter strömmen som går in och ut från transformatorn. I ett normalt tillstånd är dessa strömmar lika. Om det finns ett internt fel kommer strömmarna att skilja sig och reläet löser ut högspänningsbrytaren. Detta är det primära skyddet för ett internt transformatorfel. Våra lösningar för högspänningsbrytare är designade för att vara helt kompatibla med differentialskyddssystem.

Slutsats

En högspänningsbrytare är inte bara en utrustning; det är den väsentliga väktaren av krafttransformatorn och, i förlängningen, hela elnätet. Det är den enda enheten som kan upptäcka ett katastrofalt fel och avbryta de massiva strömmar som annars skulle förstöra transformatorn. Den moderna högspänningsbrytaren, särskilt SF6-tekniken som vi är specialiserade på på Lugao Power Co., Ltd., har utvecklats till en sofistikerad, intelligent och mycket pålitlig komponent. Dess design är en blandning av fysik, avancerade material och exakt tillverkning, allt tillsammans för att säkerställa att transformatorn skyddas under de mest kritiska omständigheterna. Transformatorn är ofta den dyraste och mest kritiska tillgången i en transformatorstation och dess skydd kan inte lämnas åt slumpen. Det kräver en strömbrytare som inte bara är snabb, utan pålitlig, repeterbar och förutsägbar.

På Lugao Power Co.,Ltd. förstår vi den avgörande roll som våra produkter för högspänningsbrytare spelar för att säkerställa nätets tillförlitlighet. Det är därför vi investerar så mycket i forskning, utveckling och kvalitetskontroll. Vår fabrik är dedikerad till att producera strömbrytare som inte bara uppfyller utan överträffar de strängaste internationella standarderna. Om du funderar på att uppgradera ditt transformatorskydd, eller om du planerar en ny transformatorstation, inbjuder vi dig att kontakta oss. Låt oss diskutera dina specifika krav och hur våra lösningar för högspänningsbrytare kan ge det skydd du behöver.Kontakta Lugao Power Co.,Ltd. i dagför en förpliktande konsultation och upptäck skillnaden som en verkligt pålitlig högspänningsbrytare kan göra för ditt transformatorskydd.
