Hur balanserar högspänningsbrytare tillförlitlighet, effektivitet och säkerhet i kraftsystem?

Inom det stora, brummande nätverket av ett modernt elnät pågår en tyst strid. Å ena sidan strömmar efterfrågan på tillförlitlig, oavbruten kraft genom hundratals kilometer överföringsledningar och transformatorer. Å andra sidan, det ständigt närvarande hotet om fel – blixtnedslag, nedfallna träd, utrustningsfel – som kan skicka destruktiva strömmar genom systemet. Väktarna för denna känsliga balans ärHögspänningsbrytare. Dessa är inte bara omkopplare; de är sofistikerade elektromekaniska system som måste utföra en paradoxalt enkel men oerhört komplex uppgift: bära den normala belastningsströmmen utan förlust i flera år, men ändå inom millisekunder, avbryta den enorma strömmen av ett fel. Detta är kärnan i den tekniska utmaningen: hur balanserar högspänningskretsbrytaren de tre kritiska pelarna för drift av kraftsystemet – tillförlitlighet, effektivitet och säkerhet – och drar ofta i motsatta riktningar?

Svaret ligger i en kombination av avancerade fysiska principer, noggrann teknisk design och intelligent systemintegration. Tillförlitlighet uppnås genom användning av robusta material, flera säkerhetsmarginaler och prediktiv diagnostik. Effektiviteten optimeras genom kontakter med lågt motstånd, minimal driftenergi och långa underhållsintervall. Säkerheten säkerställs genom användning av inerta ljusbågsdämpande media, robusta förreglingar och fjärrmanövrering. Högspänningsbrytaren måste fungera som en perfekt ledare under normala förhållanden och en perfekt isolator under felförhållanden - en dualitet som uppnås genom den exakta styrningen av en båge. Balansen är inte en statisk punkt utan ett dynamiskt, utvecklande mål, allt eftersom tekniken går framåt och nätkraven förändras. Den här artikeln kommer att dissekera kärnkomponenterna i denna balans och utforska de fysiska, mekaniska och kontrollstrategier som gör att en modern högspänningsbrytare kan utmärka sig över alla tre pelarna. Vi kommer också att dela med oss ​​av tekniska specifikationer och operativa insikter som informerar designen och valet av dessa kritiska komponenter.

Innehållsförteckning

• 1. Avbrottets fysik: Hur släcks bågen?
• 2. Tillförlitlighetstolpen: Vad gör en effektbrytare pålitlig i årtionden?
• 3. Effektivitetspelaren: Hur kan en effektbrytare minimera förluster?
• 4. Säkerhetspelaren: Hur uppnås skydd av personal och system?
• 5. Balanseringen: Hur kommer dessa tre pelare i konflikt och samverkar?
• Vanliga frågor (FAQ)
• Slutsats: The Future of Circuit Breaker Design

1. Avbrottets fysik: Hur släcks bågen?

För att förstå hur en högspänningsbrytare balanserar sina kärnmål, måste vi först förstå den grundläggande fysiken för bågsläckning. När kontakterna på en brytardel under belastning bildas en elektrisk ljusbåge över gapet. Denna ljusbåge är ett högtemperaturplasma som leder ström och, om den lämnas okontrollerad, kommer den att fortsätta att bära felströmmen på obestämd tid. Strömbrytarens uppgift är att tvinga den ljusbågen att släckas vid nästa naturliga noll. Utmaningen är att ljusbågen skapar en joniserad bana som snabbt kan tändas igen när spänningen stiger efter ström noll. Nyckeln till framgångsrikt avbrott är att avjonisera gapet och återställa dess dielektriska styrka snabbare än den transienta återställningsspänningen (TRV) byggs upp.

Den primära mekanismen för bågsläckning i moderna högspänningsbrytare är användningen av ett ljusbågsdämpande medium. Detta kan vara svavelhexafluorid (SF6) gas, vakuum eller olja, var och en med sin egen uppsättning fysikaliska egenskaper. SF6 är elektronegativ, vilket betyder att dess molekyler lätt fångar fria elektroner, vilket förhindrar bildandet av en bågkanal. Detta gör den exceptionellt effektiv vid både höga spänningar och höga strömmar. Strömbrytarens design använder denna princip: en rörlig kontakt, ansluten till en puffercylinder, komprimerar SF6-gasen under öppningsslaget. Denna trycksatta gas leds sedan genom ett munstycke in i bågområdet, sveper bort de joniserade partiklarna och kyler plasman. Detta är den fysiska principen som gör att en högspänningsbrytare kan avbryta enorma felströmmar på bara 30-50 millisekunder.

Förhållandet mellan dessa designegenskaper och den övergripande balansen hos strömbrytaren är intim. Valet av avbrottsmedium dikterar miljöpåverkan, underhållskrav och utrustningens fysiska storlek. SF6, även om den är extremt effektiv, har en hög global uppvärmningspotential (GWP), vilket leder till en växande strävan efter alternativ. Vakuumbrytare, samtidigt som de erbjuder utmärkt prestanda vid medelspänningar, kräver flera brytarenheter i serie för högspänningstillämpningar. Valet av avbrottsmedium är därför ett nyckelelement i balansgången, eftersom det direkt påverkar effektbrytarens driftsäkerhet, kostnad och miljömässig hållbarhet.

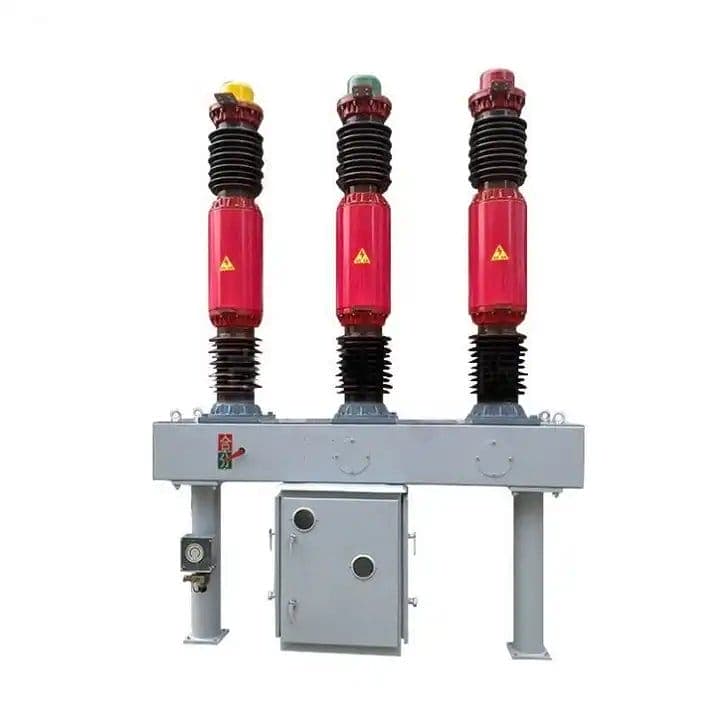

Vår fabrik i Lugao har utvecklat en serie högspänningsbrytare som optimerar bågsläckningsprocessen för olika applikationsbehov. För applikationer på transmissionsnivå (≥72,5 kV) erbjuder vi SF6-brytare med avancerad puffer- och självsprängningsteknik, som kombinerar hög kortslutningsbrytningskapacitet med låg driftenergi. Självsprängningsmekanismen använder själva ljusbågsenergin för att hjälpa till vid komprimeringen av gasen, vilket minskar den mekaniska energin som krävs från manövermekanismen, vilket förbättrar den totala effektiviteten. Följande tabell illustrerar den typiska avbrottsprestandan för våra modeller för högspänningsbrytare.

2. Tillförlitlighetstolpen: Vad gör en effektbrytare pålitlig i årtionden?

Inom elkraftsindustrin är tillförlitlighet ofta högsta prioritet. En högspänningsbrytare är en strategisk tillgång, och dess fel kan få katastrofala konsekvenser. Tillförlitlighet uppnås inte av en enda funktion; det är resultatet av en medveten designfilosofi som omfattar materialval, mekanisk design, miljömotståndskraft och prediktiv diagnostik. Den moderna högspänningsbrytaren måste kunna ligga vilande i månader, till och med år, och sedan, när så krävs, sätta igång med absolut säkerhet. Att uppnå denna nivå av pålitlighet är ingenjörens triumf.

Grunden för tillförlitlighet ligger i materialvalet. För den strömförande banan är kontaktsystemet särskilt kritiskt. Kontaktytorna är vanligtvis silverpläterade eller silver-volframlegeringar, valda för sin höga ledningsförmåga och motståndskraft mot kontaktsvetsning. Kontakttrycket kontrolleras noggrant för att bibehålla lågt motstånd utan att orsaka överdrivet slitage under det långa stängda läget. De smörjmedel som används är speciellt framtagna för den mekaniska mekanismens långa livslängd. Fetter är valda för sin förmåga att bibehålla sina egenskaper över ett brett temperaturområde, vilket ger konsekvent drift under strömbrytarens livstid. Dessa är inte färdiga komponenter; de är konstruerade speciellt för den krävande miljön för en högspänningsbrytare.

Den mekaniska utformningen av manövermekanismen är lika avgörande. Mekanismen måste kunna flytta massan av den rörliga kontaktenheten med tillräcklig hastighet för att uppnå den erforderliga avbrottstiden, upprepade gånger och tillförlitligt under tusentals operationer. Detta uppnås genom en kombination av fjäder-, hydrauliska eller pneumatiska energilagringssystem. Fjädermekanismer, även om de är enklare i design, måste ha fjädrar som kan behålla sin kraft under årtionden. Det är därför fjädrar ofta är förspända på fabriken och mekanismen är utformad för att minimera antalet rörliga delar, vilket minskar risken för mekaniskt slitage och fel.

Miljötålighet är en annan nyckelfaktor för tillförlitlighet. Högspänningsbrytare installeras ofta utomhus, där de utsätts för regn, snö, is, saltstänk och extrema temperaturer. SF6-gasen inuti brytaren ger en ren, kontrollerad miljö för kontakterna, men den yttre strukturen måste skyddas. Detta uppnås genom noggrann design av hölje, tätningar och användning av högkvalitativa korrosionsbeständiga material. Den isolator som används är kritisk; keramiska eller polymera isolatorer måste motstå spänningspåkänning och miljöföroreningar. Vår fabrik klLugao Power Co., Ltd.använder endast högkvalitativa material, och våra strömbrytare är testade för att tåla extrema förhållanden, vilket säkerställer långsiktig tillförlitlighet.

Moderna effektbrytare utrustas i allt högre grad med tillståndsövervakningssystem. Dessa system övervakar manövermekanismen, gastrycket, kontaktrörelsen och den elektriska kretsen. Denna information används för att förutsäga fel, vilket gör att underhåll kan schemaläggas innan ett problem uppstår. Integreringen av sensorer, såsom fiberoptiska ström- och spänningssensorer, ger realtidsdata om strömbrytarens hälsa, vilket flyttar underhållet från ett tidsbaserat till ett tillståndsbaserat tillvägagångssätt. Detta är framtiden för tillförlitlighet: inte bara se till att högspänningsbrytaren fungerar när den behövs, utan att veta att den kommer att fungera, med en ständigt ökande grad av säkerhet. Genom att kombinera dessa tillvägagångssätt uppnår den moderna högspänningsbrytaren nivåer av tillförlitlighet som var otänkbara för en generation sedan.

3. Effektivitetspelaren: Hur kan en effektbrytare minimera förluster?

Effektivitet, i samband med en högspänningsbrytare, handlar inte om att omvandla energi från en form till en annan. Det handlar om att minimera förlusterna i det normala strömförande tillståndet och att minska den energi som krävs för driften. Strömbrytaren sitter i kraftflödets väg 99,9 % av tiden, och varje motstånd i denna väg bidrar till värmeförlust (I²R-förluster) och en minskning av systemets effektivitet. Därför är utformningen av kontakterna och strömvägen avgörande. Kontakttrycket måste vara tillräckligt för att minimera kontaktmotståndet, men ändå tillräckligt lågt för att undvika överdrivet slitage. Materialvalet är en nyckelvariabel; silverpläterade kontakter ger till exempel en exceptionellt låg resistansväg. Dessutom är kontaktdesignen optimerad för att undvika hot spots eller lokal uppvärmning.

Driftenergin är en annan effektivitetsfaktor. Strömbrytaren måste snabbt kunna öppna och stänga sina kontakter. Den energi som krävs för denna operation hämtas från en lagrad energikälla, såsom en laddad fjäder eller hydraulisk ackumulator. Att minimera den erforderliga energin minskar storleken och kostnaden för mekanismen, minskar belastningen på komponenterna och bidrar till systemets totala effektivitet. Den självsprängande designen, där ljusbågsenergin hjälper till med komprimeringen av den härdgasen, är ett utmärkt exempel på denna princip. Genom att använda ljusbågens egen energi för att hjälpa till i avbrottsprocessen, reduceras den mekaniska energin som krävs från manövermekanismen, vilket förbättrar enhetens totala effektivitet.

En annan viktig aspekt av effektiviteten är läckagehastigheten för SF6-gasen. SF6 är en dyr isoleringsgas och är också en potent växthusgas. Eventuellt läckage representerar både en ekonomisk kostnad och en miljöpåverkan. Moderna högspänningsbrytare är designade med extremt låga läckagetal. Högkvalitativa tätningar och exakta tillverkningsstandarder säkerställer att gasen är innesluten i brytaren under hela dess livslängd. Tätningstekniken, i kombination med avancerad övervakning av gasdensitet, säkerställer att strömbrytaren fungerar med sin optimala prestanda utan miljöläckage.

Effektiviteten hos en högspänningsbrytare sträcker sig utöver dess egen drift till det bredare kraftsystemet. Genom att tillhandahålla snabba och pålitliga felavbrott minimerar strömbrytaren risken för utrustningsskador och strömavbrott, vilket kan ha enorma ekonomiska kostnader. Strömbrytaren är en nyckelkomponent i ett modernt, effektivt kraftsystem. Våra högspänningsbrytare är designade inte bara för att vara utmärkta i sin egen funktion, utan också för att bidra till nätets totala effektivitet. Tabellen nedan visar de viktigaste effektivitetshöjande funktionerna hos våra strömbrytarmodeller.

4. Säkerhetspelaren: Hur uppnås skydd av personal och system?

Säkerhet, i samband med högspänningsbrytare, är ett mångfacetterat koncept. Det omfattar skydd av själva kraftsystemet, vilket skyddar den fysiska infrastrukturen från termiska och mekaniska skador under felförhållanden. Det innebär också skydd av driftpersonal, avskärmning från riskerna med högspännings- och högenergiutrustning. Ett säkerhetsfel kan vara katastrofalt, vilket gör det till en primär designdrivkraft. Säkerhet är inte en tilläggsfunktion; det är en kärnprincip integrerad i strömbrytarens funktion.

Säkerheten börjar med själva avbrytaren. Valet av ett isolerande medium, såsom SF6, ger i sig säkerhetsfördelar. Gasen är inert och icke brandfarlig, vilket tar bort brand- och explosionsrisker förknippade med oljebrytare. Den hermetiskt tillslutna brytaren skyddar även de interna kontakterna från omgivningen, vilket säkerställer att strömbrytarens skyddsfunktion inte äventyras av extern förorening. Kapslingen är utformad för att motstå det interna trycket från en ljusbåge, innehålla eventuella fel och skydda personal från effekterna av ett fel.

Förutom den inneboende säkerheten hos brytaren, har den moderna högspänningsbrytaren ett brett utbud av säkerhetsspärrar och skyddsfunktioner. Manövermekanismen är utformad med mekaniska förreglingar som förhindrar felaktig användning. Till exempel spärras stängningsoperationen mekaniskt om öppningskommandot ges, vilket förhindrar att strömbrytaren stängs på ett fel. Den elektriska styrkretsen är på liknande sätt skyddad med låsningar för att förhindra flera operationer som kan skada mekanismen. Jordningsbrytare är ofta integrerade, vilket ger en synlig och verifierbar väg till jord för underhållsändamål. Dessa förreglingar är viktiga för att säkerställa personalens säkerhet och kraftsystemets tillförlitlighet.

En annan kritisk aspekt av säkerheten är felströmsbegränsning. Högspänningsbrytaren är den primära enheten för att avbryta felströmmar, och dess förmåga att göra det snabbt minimerar varaktigheten av felet. Detta minskar den termiska och mekaniska påfrestningen på systemkomponenterna, vilket skyddar transformatorer, kablar och generatorer från skador. Genom att snabbt åtgärda felet minskar strömbrytaren också risken för sekundära fel, såsom en ljusbåge eller en explosion, som kan utsätta personalen för fara. Förutom själva strömbrytaren är korrekta säkerhetsprocedurer och utbildning avgörande för att skydda personalen. Strömbrytaren är utformad med fjärrmanövrering, vilket gör att operatören kan placeras säkert borta från utrustningen under växlingsoperationen.

Balansen mellan säkerhet och de andra pelarna är avgörande. En strömbrytare som är designad med extrema säkerhetsmarginaler kan vara större, tyngre och dyrare. Säkerheten som tillhandahålls av utrustningen är dock en icke förhandlingsbar faktor. Tabellen nedan visar de viktigaste säkerhetsfunktionerna integrerade i vår högspänningsbrytare.

5. Balanseringen: Hur kommer dessa tre pelare i konflikt och samverkar?

Hittills har vi granskat tillförlitlighet, effektivitet och säkerhet som tre distinkta pelare. Men den verkliga utmaningen med högspänningskretsbrytares design ligger i samspelet mellan dem. Dessa tre mål står ofta i konflikt. Till exempel kan en design som maximerar tillförlitligheten innebära ytterligare redundans, vilket leder till ökad vikt och kostnad, och potentiellt minskad effektivitet. En design som maximerar effektiviteten kan använda lättare material, men dessa material kanske inte ger samma långsiktiga tillförlitlighet som tyngre, mer robusta alternativ. Effektbrytarens konst är att hitta den optimala balanspunkten.

Tänk på fallet med kontaktdesign. För att uppnå hög tillförlitlighet måste kontakterna vara konstruerade för att motstå de elektriska och termiska påfrestningarna från felströmmen. Detta kan kräva en större kontaktyta eller ett mer robust material, vilket kan öka kontaktmotståndet och minska effektiviteten. Omvänt, för att uppnå hög effektivitet måste kontaktmotståndet minimeras, men detta kan leda till en design som är mer mottaglig för kontaktsvetsning eller erosion. Ingenjören måste navigera i dessa motstridiga krav, välja material och design som erbjuder den bästa kompromissen. På samma sätt måste manövermekanismen vara designad för att vara mycket tillförlitlig, men dess energiförbrukning är en faktor för strömbrytarens totala effektivitet.

Dessa tre pelare samverkar också. En strömbrytare som är mycket pålitlig är också säkrare. Om en strömbrytare är opålitlig kan den misslyckas med att avbryta ett fel, vilket leder till ett katastrofalt fel som kan äventyra både systemet och personalen. På samma sätt är en strömbrytare som är effektiv också mer tillförlitlig, eftersom den arbetar vid lägre temperaturer och belastar dess komponenter mindre. Användningen av självsprängningsteknik är ett perfekt exempel på detta samarbete: det förbättrar effektiviteten genom att minska driftenergin, men det ökar också tillförlitligheten genom att minska den mekaniska belastningen på mekanismen. Integrationen av tillståndsövervakningssystem är ett kraftfullt verktyg för att förbättra alla tre pelarna samtidigt. Genom att övervaka strömbrytarens tillstånd kan systemet förutsäga och förhindra fel, vilket ökar tillförlitligheten. Genom att identifiera ineffektiva driftlägen kan systemet optimeras, vilket förbättrar effektiviteten. Och genom att ge tidig varning om potentiella problem kan systemet användas för att förbättra säkerheten.

Balansen är dynamisk. När tekniken går framåt ändras definitionen av den optimala balansen. Införandet av nya material, nya sensorer och nya styralgoritmer tänjer hela tiden på gränserna för vad som är möjligt. Framtiden för High Voltage Circuit Breaker är en av ännu större integration, där strömbrytaren blir en smart, kommunicerande nod i ett digitalt nät. Det kommer att vara ett system som inte bara är tillförlitligt, effektivt och säkert, utan ett system som aktivt hanterar sin egen hälsa, förutsäger sina egna behov och optimerar sin egen prestanda. Detta är framtiden som vår fabrik i Lugao är dedikerad till att skapa.

Följande tabell illustrerar hur designval i en högspänningsbrytare kan påverka de tre pelarna, vilket visar de inneboende avvägningarna.

Vanliga frågor (FAQ)

Fråga 1: Vad är den typiska livslängden för en högspänningsbrytare, och vilka faktorer påverkar dess livslängd?

Svar: En högspänningsbrytare av hög kvalitet, som de som tillverkas av Lugao Power Co., Ltd., har vanligtvis en designlivslängd på 30 till 40 år. Den faktiska livslängden beror på flera faktorer: antalet felströmsavbrott (som försämrar ljusbågskontakterna), frekvensen av mekaniska operationer (som påverkar mekanismen), den omgivande miljön (korrosion, temperatur) och kvaliteten på underhållet. En välskött SF6-brytare, med ett begränsat antal feloperationer, kan lätt överskrida sin designlivslängd. Våra strömbrytare är designade med utbytbara ljusbågskontakter för att möjliggöra en kostnadseffektiv livslängd. Regelbunden tillståndsövervakning och underhåll är nyckeln till att maximera livslängden.

Fråga 2: Hur hanterar en högspänningsbrytare ett likströmsfel (DC), som inte har en naturlig nollgenomgång?

Svar: Högspänningsbrytare är i första hand konstruerade för AC-system, där strömmen naturligt passerar noll två gånger per cykel. DC-system har inte denna naturliga nolla, vilket gör avbrott mycket svårare. För DC-fel måste brytaren tvinga fram en nollström. Detta uppnås vanligtvis i högspänningssystem (HVDC) som använder en dedikerad HVDC-strömbrytare, som använder en annan avbrottsmekanism, till exempel en hybridmetod som använder kraftelektronik för att tvinga strömmen till noll, kombinerat med en mekanisk omkopplare för att isolera felet. Vår fabrik tillverkar specialiserade högspänningsbrytare för HVDC-applikationer, som innehåller dessa avancerade teknologier.

Fråga 3: Vad är skillnaden mellan en död tank och en strömbrytares konfiguration?

Svar: I en dödtanksbrytare är brytaren inrymd i en jordad metallkapsling. Detta ger en klar säkerhetsfördel, eftersom högspänningen är innesluten och kapslingen har jordpotential. I en strömbrytare för strömförande tank är brytaren placerad på hög spänning, och tanken är inte jordad. Döda tankbrytare är vanligtvis lättare att underhålla och erbjuder mer designflexibilitet, men de är tyngre och dyrare. Strömbrytare är lättare och har lägre dielektriska förluster, vilket gör dem mer effektiva för vissa applikationer. Båda designerna tillverkas av vår fabrik på Lugao Power Co., Ltd., vilket ger våra kunder ett val baserat på deras specifika krav.

Fråga 4: Vilka är de potentiella miljöproblemen med SF6-brytare, och hur åtgärdas de?

Svar: SF6 har en hög global uppvärmningspotential (GWP), vilket gör den till en potent växthusgas. Industrin arbetar aktivt för att minska SF6-utsläppen genom förbättrad tätning, stramare gashanteringsprocedurer och utveckling av alternativa gaser. Vår fabrik på Lugao Power Co.,Ltd. har implementerat ett program för att minimera SF6-läckage, med andelar på mindre än 0,1 % per år. Dessutom utvecklar vi aktivt högspänningsbrytare med miljöeffektiva alternativ, såsom AirPlus (en blandning av gaser med en avsevärt reducerad GWP), för att ge våra kunder en mer hållbar lösning. Övergången till dessa alternativ är en nyckelprioritering för vårt forsknings- och utvecklingsarbete.

Fråga 5: Hur beräknar jag den erforderliga kortslutningsbrytningskapaciteten för en effektbrytare i min transformatorstation?

Svar: Erforderlig kortslutningsbrytningskapacitet bestäms av den maximala felström som kan flyta vid brytarens installationspunkt. Detta kräver en detaljerad effektsystemstudie som tar hänsyn till källimpedansen, transformatorimpedansen och nätverkskonfigurationen. Studien kommer att beräkna den symmetriska kortslutningsströmmen (kA) och X/R-förhållandet, som bestämmer likströmskomponenten i felströmmen. Strömbrytarens nominella kortslutningsbrytström måste vara större än denna beräknade ström, och den måste kunna bryta hela den asymmetriska felströmmen. Vår fabriks ingenjörsteam kan hjälpa till med denna beräkning och ge expertråd om lämplig högspänningsbrytare för din applikation.

Slutsats: The Future of Circuit Breaker Design

Högspänningsbrytare är ett mästerverk av ingenjörskonst som ständigt måste balansera de konkurrerande kraven på tillförlitlighet, effektivitet och säkerhet. Denna balans uppnås genom noggrant materialval, mekanisk design och systemintegration. När kraftsystemen utvecklas mot större komplexitet, med fler förnybara energikällor, distribuerad produktion och likströmsanslutningar, kommer kraven på strömbrytaren bara att öka. Framtiden för High Voltage Circuit Breaker ligger i integrationen av smarta teknologier, som möjliggör tillståndsbaserat underhåll, realtidsprestandaoptimering och sömlös integrering i det digitala nätet. Den ödmjuka switchen som skyddar nätet håller på att bli en sofistikerad, intelligent nod.

Lugao Power Co., Ltd. är dedikerad till att leda denna utveckling. Vårt engagemang för forskning och utveckling säkerställer att vår högspänningsbrytare ligger i teknikens framkant och erbjuder våra kunder den bästa balansen mellan prestanda, tillförlitlighet och hållbarhet. Vi inbjuder dig att utforska vårt utbud av produkter och att kontakta vårt ingenjörsteam för att diskutera dina specifika kraftsystemkrav. Oavsett om du planerar en ny transformatorstation, uppgraderar en befintlig eller vill förbättra effektiviteten i ditt nätverk, är vårt expertteam redo att hjälpa dig.Kontakta Lugao Power Co.,Ltd. i dagför att lära dig mer om vårt omfattande utbud av lösningar för högspänningsbrytare.
