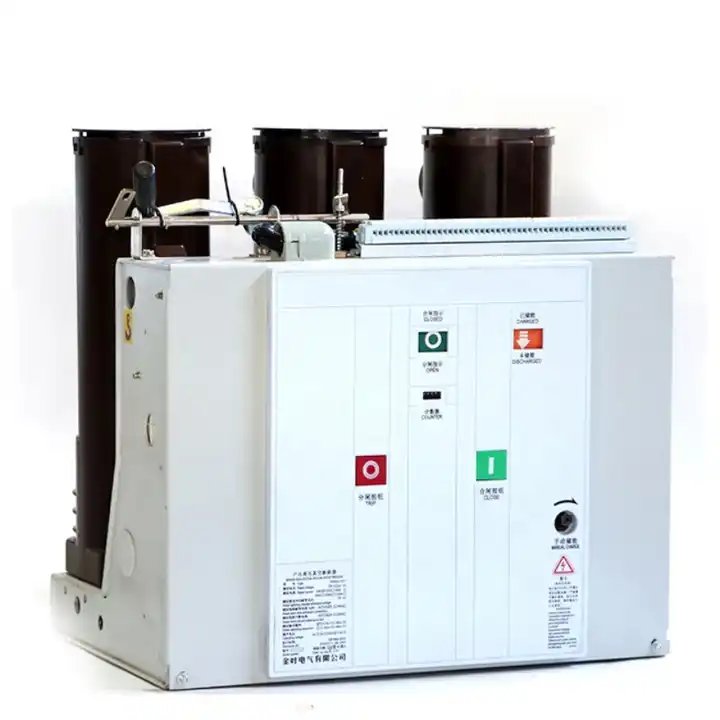

12KV inomhus Smart Panel Board Vakuumbrytare

LiuGao leder stolt branschen som en dedikerad tillverkare av vakuumbrytare för inomhusbruk. Vår flaggskeppsprodukt, 12KV Indoor Smart Panel Board Vakuum Circuit Breaker, är speciellt utformad för inomhusanvändning i trefasiga växelströmssystem med en frekvens på 50Hz och en märkspänning på 12kV. Utöver sin robusta design är denna brytares primära funktion att utmärka sig som en skydds- och kontrollenhet inom det elektriska systemet. Välj LiuGao för banbrytande lösningar som omdefinierar tillförlitlighet och prestanda i vakuumbrytare inomhus.

Skicka förfrågan

Produktbeskrivning

Liugao står djärvt som den ledande leverantören av 220KV SF6 Heavy Duty High Voltage Circuit Breaker. Denna vakuumbrytare är speciellt framtagen för applikationer som kräver frekventa operationer vid märkström eller platser som är utsatta för flera kortslutningsbrytande strömmar. Med banbrytande teknik och robust design säkerställer Liugao oöverträffad tillförlitlighet och prestanda i högspänningsbrytare. Välj Liugao för banbrytande lösningar som omdefinierar standarder i tunga högspänningstillämpningar. De unika fördelarna med vakuumbrytare gör dem särskilt lämpliga för scenarier som kräver pålitliga och frekventa kopplingar.

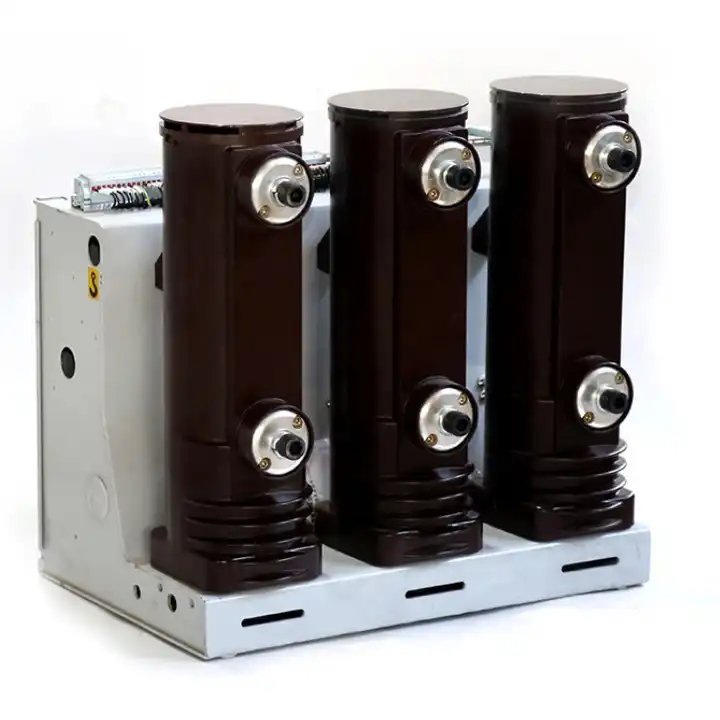

Med sin sidomonterade design är VS1-12 vakuumbrytare konstruerad för att möta de specifika kraven för högspänningstillämpningar inomhus. Dess robusta konstruktion och överlägsna prestanda gör den till ett pålitligt val för att säkerställa skydd och kontroll av elektriska system som arbetar vid 12kV.

12KV inomhus Smart Panel Board Vakuumbrytare Driftmiljö

Omgivningstemperatur: -10℃-+40℃

Relativ luftfuktighet:Den genomsnittliga luftfuktigheten för en dag bör inte vara mer än 95%. Den genomsnittliga luftfuktigheten i en månad bör inte vara mer än 90%.

Jordbävningsintensitet: inte överstiga 8 grader.

Mättat ångtryck det genomsnittliga trycket för en dag bör inte vara mer än 2,2 kPa; det genomsnittliga trycket på en månad bör inte vara längre

Än 1,8Kpa;

Höjden över havet:≤1000 m (förutom särskilda krav)

Det bör installeras på platser utan brand, explosion, allvarlig smuts och

12KV inomhus Smart Panel Board Vakuumkretsbrytaregenskaper

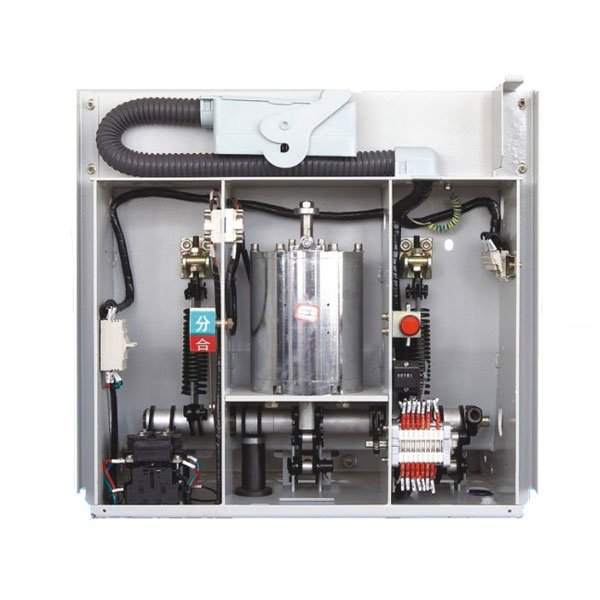

1. Denna serie av VCB används Integrerad design för manövermekanism och VCB-kropp med rimligt, vackert och kompakt arrangemang.

2.Denna serie av VCB-anpassade vertikala isoleringshus mot påverkan på grund av olika väder, det kan effektivt förhindra VIS mot skador av yttre faktorer.

3. De två olika installationsenheterna av fast typ och utdragbar typ kan uppfylla de olika kraven för olika ställverk.

12KV inomhus Smart Panel Board Vacuum Circuit Breaker Specifikation

NEJ.	Artikel		Enheter	Parametrar
1	Märkspänning		kV	12
2	Märkström		A	630~1250	1250	1250
3	Nominell kortslutningsbrytström		kA	20	25	31.5
4	Märkkortslutningsström		kA	50	63	80
5	Nominell toppmotståndsström		kA	50	63	80
6	4S klassificerad kortslutning tål ström		kA	20	25	31.5
7	Betygsatt	1 min kraftfrekvensspänning	kV	42 (fraktur 48)
	isoleringsnivå	Blixtimpuls tål spänning (topp)		75 (fraktur 65)
8	Bedömd driftsekvens			O - 0,3S-CO-180S-CO
9	Mekanism liv		Tider	10000
10	Öppningstider för nominell kortslutningsbrytström		Tider	50
11	Nominell operatörsstängningsspänning (DC)		V	AC/DC 220 110
12	Nominell öppningsspänning för operatören (DC)		V	AC/DC 220 110
13	Spelrum mellan öppen kontakt		mm	11 ± 1
14	Övergång (kontaktfjäderkompressionsgrad)		mm	3,5 ± 0,5
15	Tre faspunkter, stängningstid		Fröken	≤2
16	Kontakt stängning studstid		Fröken	≤2
17	Genomsnittlig öppningshastighet		Fröken	1,1 ± 0,2
18	Genomsnittlig stängningshastighet		Fröken	0,6 ± 0,2
19	Öppning	Den högsta driftspänningen	s	≤0,05
	tid	Den lägsta driftspänningen		≤0,08
20	Stängningstid		s	0.1
21	Dynamisk och statisk kontakt tillåts bära en kumulativ tjocklek		mm	3
