Hur säkerställer högspänningsbrytare personalens säkerhet i transformatorstationer?

Föreställ dig att stå i det surrande hjärtat av en modern elstation. Luften är tjock av potentiell energi – megawatt kraft som strömmar genom massiva transformatorer, redo att lysa upp en stad. För ingenjörerna och teknikerna som arbetar här är den största rädslan inte ett strömavbrott; det är den katastrofala frigöringen av den energin i form av en bågeblixt. I en miljö med så hög insats ärHögspänningsbrytare är inte bara en växlingsanordning; det är den ultimata livvakten. Den står mellan elektricitetens råa kraft och säkerheten för personalen som underhåller nätet. Men exakt hur utför denna konstruktion sin livräddande uppgift?

Svaret ligger i en kombination av en sekunds fysik, robusta mekaniska förreglingar och felsäkra styrsystem. AHögspänningsbrytaresäkerställer personalens säkerhet inte genom att vara en passiv barriär, utan genom att agera som en aktiv väktare som förutsäger, isolerar och neutraliserar hot innan de kan nå mänskliga operatörer. Till skillnad från en standardbrytare fungerar den i ett vakuum av högtrycksbågsläckande gas (som SF6) eller olja, som kan släcka en plasmabåge på millisekunder. Det verkliga måttet på säkerhet ligger dock i designfilosofin som prioriterar mänskligt skydd på alla nivåer – från fysisk separation av spänningsförande delar till logisk isolering av styrkretsar. Vår fabrik klLugao har ägnat decennier åt att fullända dessa säkerhetshierarkier, för att säkerställa att varjeHögspänningsbrytarevi producerar är en bastion av trygghet för de män och kvinnor som arbetar i kraftdistributionens frontlinjer.

Innehållsförteckning

• 1. Skyddets anatomi: Vad gör en strömbrytare till en väktare?
• 2. Arresteringens fysik: Hur eliminerar felavbrott hotet från bågblixt?
• 3. Säkerhetens hierarki: varför fysiska och elektriska förreglingar inte är förhandlingsbara
• 4. Konfigurationer för säkerhet: Hur olika ställverkslayouter påverkar personalrisk
• Vanliga frågor (FAQ)
• Slutsats: Säkerhetspartnerskapet med Lugao Power Co., Ltd.

Skyddets anatomi: vad gör en strömbrytare till en väktare?

För att förstå hur enHögspänningsbrytareskyddar liv, vi måste dissekera dess anatomi. Det är inte en enda enhet, utan ett system av system, där varje lager lägger till en kritisk barriär mot elektrisk katastrof. Se det som en medeltida riddarrustning: det yttre skalet avleder det första slaget, ringbrynjan absorberar stöten och det vadderade underlaget säkerställer att bäraren överlever stöten. I samband med högspänning är dessa lager fysisk isolering, aktiv ljusbågssläckning och felsäker styrlogik. Vår fabrik designar var och enHögspänningsbrytaremed dessa koncentriska försvarsringar, vilket säkerställer att även om ett system vacklar kommer de andra att hålla linjen.

Låt oss gå igenom lagren i en typisk SF6 med levande tankHögspänningsbrytarefrån vår anläggning:

Lager 1: Kuvertet & Det isolerande mediet

Det första säkerhetsskiktet är den fysiska inneslutningen. Alla strömförande komponenter – kontakterna, ljusbågsrännorna och anslutningspunkterna – är förseglade i ett jordat metallhölje. I moderna SF6-brytare är detta hölje fyllt med svavelhexafluoridgas (SF6), ett medium med dielektrisk styrka som är mycket överlägsen luft. Detta innebär att en person som står intill brytaren redan är isolerad från den dödliga potentialen inuti av gasens starka dielektriska egenskaper och den robusta tankväggen. Om ett fel uppstår är tanken konstruerad för att motstå det inre trycket utan att spricka, vilket förhindrar att het gas och skräp stöts ut. Denna inneslutning är det första, ofta förbisedda, lagret av personalsäkerhet.

Layer 2: The Interrupter – "The Heart of the Guardian"

När ett fel uppstår, springer brytarens brytarenhet i funktion. Inom millisekunder separeras den rörliga kontakten från den fasta kontakten. Enbart denna åtgärd skulle dock skapa en farlig båge. Avbrottsenheten innehåller en puffercylinder som mekaniskt komprimerar SF6-gasen och riktar en höghastighetsstråle genom bågzonen. Denna stråle kyler ljusbågen och sveper bort joniserade partiklar, vilket tvingar strömmen till noll och stoppar strömmen av elektricitet. Själva hastigheten för denna operation – ofta mindre än 50 millisekunder – begränsar varaktigheten av felet och minimerar den termiska energin som frigörs, vilket är den primära källan till bågsrisker. För en stationsarbetare innebär detta att ett potentiellt katastrofalt fel släcks innan dess energi kan nå en nivå som kan äventyra liv. Vår fabriksHögspänningsbrytareserier är testade för att hantera kortslutningsströmmar upp till 63 kA, vilket säkerställer att även de mest allvarliga näthändelserna hanteras säkert.

Lager 3: Kontroll- och förreglingssystemet

Utöver den fysiska släckningen av bågen,Högspänningsbrytaremåste säkerställa att den inte kan drivas på ett sätt som äventyrar arbetstagarna. Detta uppnås genom ett sofistikerat mekaniskt och elektriskt förreglingssystem. Till exempel är stängningsmekanismen ofta låst om brytaren är i ett "test"-läge eller om jordningsbrytaren inte är inkopplad. I våra konstruktioner har vi "nyckelförregling" där en nyckel måste vridas för att frigöra ett mekaniskt block, vilket säkerställer att operatören fysiskt bekräftar det säkra läget innan brytarens status ändras. Detta lager av kontrolllogik är gränssnittet mellan människa och maskin som förhindrar oavsiktlig energitillförsel, en ledande orsak till arbetsplatsskador i transformatorstationer.

Arresteringens fysik: Hur eliminerar felavbrott hotet från bågblixt?

Termen "bågblixt" är synonymt med de allvarligaste farorna i en transformatorstation. Det är en typ av elektrisk explosion som beror på en lågimpedansanslutning till jord eller annan fas. Det resulterande ljuset, ljudet och den termiska energin kan omedelbart vara dödlig. Den primära mekanism genom vilken enHögspänningsbrytareskyddar personal är genom att arrestera denna båge vid själva början. För att göra detta måste brytaren övervinna elektricitetens grundläggande fysik - specifikt det faktum att en båge skapar en mycket ledande bana av joniserad gas som fortsätter att bära ström.

Här är den steg-för-steg fysiska sekvens som sker inuti vårHögspänningsbrytarenär ett fel upptäcks:

• Detektering och signal:Skyddsreläer (inte en del av brytaren men anslutna till den) känner av den för höga strömmen och skickar en utlösningssignal till brytarens manövermekanism.
• Kontaktseparation (T0):Manövermekanismen (fjäder, hydraulisk eller pneumatisk) tvingar den rörliga kontakten bort från den fasta kontakten. Som kontaktdel träffas en elektrisk ljusbåge mellan dem. Denna ljusbåge är i huvudsak en kortslutning genom isoleringsgasen, men med temperaturer som överstiger 20 000K.
• Puffer Action (T0 till T2):Samtidigt med kontaktrörelsen komprimerar en kolv inuti avbrytaren SF6-gasen och höjer dess tryck från nominella 5 bar till över 15 bar. Denna komprimerade gas tvingas sedan genom ett munstycke till bågzonen med en överljudshastighet.
• Bågsläckning vid nuvarande noll (T3):Gasflödet med hög hastighet tar bort värmen från ljusbågen och blåser bort de joniserade partiklarna. Den naturliga växelströmsvågformen (AC) passerar genom en nollpunkt. I detta exakta ögonblick stoppar kombinationen av minskad jonisering och kylgasen att ljusbågen återantänds. Strömmen är permanent avbruten.
• Dielektrisk återhämtning:Efter avbrott fylls kontaktgapet med färsk, ojoniserad SF6-gas, som snabbt återställer sin dielektriska styrka, vilket säkerställer att brytaren kan motstå systemspänningen utan att slå igen.

Hela denna sekvens sker inom en tidsram på 30 till 60 millisekunder. För teknikern som utför underhåll minimeras inte bara hotet om en ljusbåge; den elimineras effektivt eftersom felenergin försvinner inuti den förseglade brytarkammaren, inte i ställverkets fria luft. Vår fabrik har genomfört omfattande höghastighetskameraanalyser av denna process, vilket gör att vi kan förfina munstycksgeometrin och puffertimingen i vårHögspänningsbrytareför att uppnå snabbast möjliga röjningstider. Denna hastighet är säkerhet. Det är skillnaden mellan ett kortvarigt fel och en katastrof.

Dessutom bidrar själva utformningen av manövermekanismen till säkerheten. Vår fabrik använder en "trip-free" mekanism, vilket innebär att även om stängningskommandot hålls under ett fel, kommer brytaren att åsidosätta och öppna. Denna felsäkra säkerställer att personal aldrig utsätts för ett försök att återaktivera ström till ett fel, vilket är en vanlig fara i äldre system.

Säkerhetshierarkin: Varför fysiska och elektriska förreglingar är icke-förhandlingsbara

I jakten på säkerhetHögspänningsbrytarestyrs av en strikt hierarki: först förebyggande, sedan skydd och slutligen lindrande. De fysiska och elektriska förreglingarna inbäddade i brytarens skåp och styrsystem är utförandet av denna hierarki. Dessa förreglingar är inte valfria tillägg; de är grundläggande för säker användning av utrustningen. De är utformade för att upprätthålla en specifik sekvens av operationer, för att säkerställa att inga mänskliga fel kan leda till en levande arbetsmiljö. Denna filosofi är djupt rotad i vår fabriks designprocess, eftersom vi tror att det säkraste systemet är ett som i sig förhindrar misstag.

Låt oss undersöka de nyckellåsningsmekanismer som skyddar personal under vanliga transformatorstationsuppgifter:

1. Positionsbaserade förreglingar (mekaniska):Dessa är fysiska block som förhindrar drift baserat på positionen för brytaren (i utdragsställverk) eller jordningsbrytaren. Till exempel kan brytaren inte stängas om jordningsbrytaren är i "stängt" läge. Detta uppnås via en kam och låsstiftsarrangemang. I vårHögspänningsbrytareskåp använder vi en positiv mekanisk länk, inte bara en elektrisk signal, för att säkerställa att denna förregling är absolut. Detta förhindrar det extremt farliga scenariot att stänga en brytare på en jordad ledning.

2. Nyckellåsning (programmatisk):Detta system använder en serie lås och nycklar. En nyckel kan endast tas bort när brytaren är i ett specifikt tillstånd (t.ex. öppen och isolerad). Den nyckeln används sedan för att låsa upp jordningsbrytaren och så vidare. Detta tvingar fram ett strikt förfarande. För att till exempel utföra underhåll på en matarkabel måste operatören: (a) Öppna brytaren, (b) Isolera brytaren (stäng ut den), (c) Stäng jordningsbrytaren. Varje steg kräver en unik nyckel och sekvensen är fördefinierad. Vår fabrik tillhandahåller anpassade nyckelförreglingsscheman som är skräddarsydda för den specifika samlingsskenan och matarkonfigurationen för varje transformatorstation, vilket säkerställer att det "säkra tillståndet" alltid verifieras innan åtkomst beviljas.

3. Elektriska förreglingar (logikbaserade):Dessa är övervakande kontroller som förhindrar brytaren från att stänga eller öppna under ogiltiga förhållanden. Till exempel kommer en "block stäng"-signal från ett skyddsrelä att förhindra att stängningsspolen aktiveras. Ännu viktigare är att vi införlivar "antipumpande" logik, som förhindrar brytaren från att upprepade gånger stänga och öppna om stängningskommandot bibehålls efter ett fel. Detta förhindrar att brytaren skadas och potentiellt går sönder katastrofalt under en felrensning, vilket skulle utsätta alla i närheten. I vår modernaHögspänningsbrytaremodeller är dessa logiska funktioner integrerade i en smart kontrollmodul med självdiagnosfunktion, vilket minskar risken för ledningsfel.

Varför är detta icke förhandlingsbart? Tänk på en situation där en operatör behöver testa en krets. Utan dessa förreglingar kan en enkel felkommunikation leda till att brytaren stängs medan en jordklämma fortfarande är fastsatt på ledningen. Den resulterande explosionen skulle vara dödlig. Vår fabrik klLugao Power Co., Ltd.behandlar förreglingar som en primär, inte en sekundär, säkerhetsfunktion. Vi testar dessa förreglingar utförligt under simulerade felförhållanden, för att säkerställa att de misslyckas i ett säkert tillstånd.

Konfigurationer för säkerhet: Hur olika ställverkslayouter påverkar personalrisk

Sättet aHögspänningsbrytareär integrerad i transformatorstationens ställverk avsevärt påverkar driftpersonalens säkerhet. Två huvudkonfigurationer dominerar: luftisolerade ställverk (AIS) och gasisolerade ställverk (GIS). Var och en uppvisar olika risker och säkerhetsfördelar. Att välja rätt layout är ett strategiskt säkerhetsbeslut. Vår fabrik tillhandahåller detaljerade riskbedömningar för varje konfiguration, vilket hjälper företag att balansera utrymmesbegränsningar med personalsäkerhet.

Låt oss jämföra dessa konfigurationer baserat på viktiga säkerhetsparametrar:

Som tabellen illustrerar erbjuder GIS-tekniken ett betydande steg framåt när det gäller personalsäkerhet. Genom att kapsla inHögspänningsbrytareoch alla andra komponenter i en metallkapsling fylld med SF6, eliminerar GIS praktiskt taget risken för en extern ljusbåge. Systemet är trycksatt, så även om ett fel uppstår hålls sprängningen tillbaka och trycket avleds genom tryckavlastningskanaler som är utformade för att styra eventuellt utsläpp bort från personal. Däremot är AIS-brytare monterade på öppna strukturer, och även om de inkluderar jordning och förreglingar, kan ett fel fortfarande producera en våldsam och farlig ljusbåge som sprider sig in i ställverket.

GIS är dock inte utan sina egna säkerhetsöverväganden. SF6-gasen är tät och kan tränga undan syre i slutna utrymmen och vid ett allvarligt internt fel kan giftiga nedbrytningsprodukter bildas. VårHögspänningsbrytareGIS-enheter har gasövervakningssystem (densitet och fukt) och är utrustade med tryckavlastningsventiler och avgasfilter för att hantera dessa biprodukter på ett säkert sätt. Vi designar också våra GIS-fack för att säkerställa att rutinmässig åtkomst för gasprovtagning eller komponentinspektion kan göras säkert med lämplig personlig skyddsutrustning (PPE). Vår fabrik erbjuder ett omfattande utbildningspaket om de specifika säkerhetsprotokollen för GIS-drift, och betonar att även om tekniken ger överlägset skydd, kräver den ett disciplinerat tillvägagångssätt för underhåll.

I slutändan, oavsett om ett verktyg väljer AIS eller GISHögspänningsbrytareär den centrala säkerhetskomponenten. Vår fabrik säkerställer att brytaren vi levererar, oavsett ställverkslayout, är utrustad med högsta nivå av förreglingar, bågsläckningsförmåga och diagnostisk intelligens för att skydda de människor som underhåller elnätet.

Vanliga frågor (FAQ)

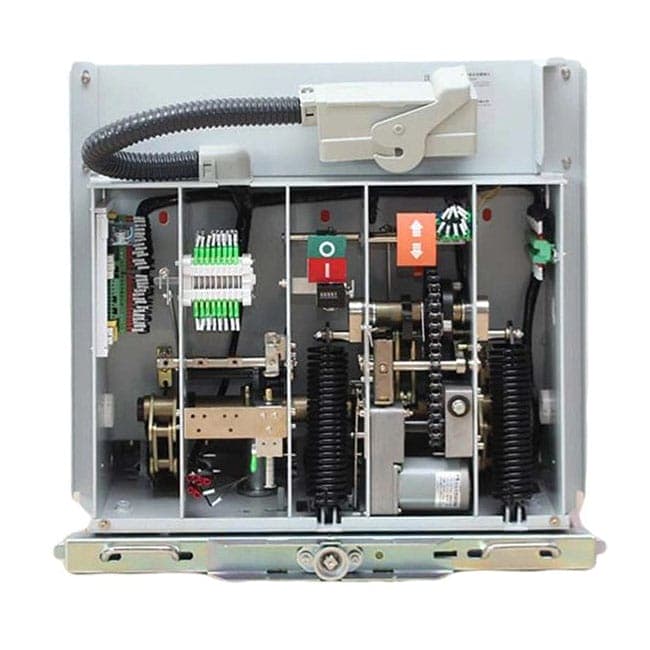

Fråga 1: Vad är den primära skillnaden mellan en SF6-strömbrytare och en vakuumbrytare när det gäller säkerhet?

Svar: Både SF6 och vakuumbrytare används för säkerhets skull, men de skiljer sig åt i sitt medium. SF6-brytare, som de från Lugao Power Co., Ltd., använder SF6-gas som erbjuder utmärkta dielektriska egenskaper och är idealisk för högspänningstillämpningar (upp till 800kV). De innehåller ljusbågen i en förseglad kammare, men själva gasen kräver noggrann hantering eftersom det är en växthusgas. Vakuumbrytare använder ett vakuum som dielektrikum, vilket är extremt säkert och kräver ingen gashantering, men de är vanligtvis begränsade till mellanspänning (upp till 52 kV) på grund av vakuumbrytarens fysiska begränsningar. För högspänningstransformatorstations personals säkerhet erbjuder SF6 överlägsen avbrottskapacitet, men robusta gashanterings- och övervakningssystem är avgörande för att mildra dess miljö- och kvävningsrisker.

Fråga 2: Hur förbättrar en "Trip-Free"-mekanism i en högspänningsbrytare säkerheten?

Svar: En "trip-fri" mekanism är en kritisk säkerhetsfunktion. Den säkerställer att om en operatör håller brytarens stängningsknapp medan ett utlösningskommando är aktivt (på grund av ett fel), kommer brytaren att åsidosätta stängningskommandot och förbli öppen. Detta förhindrar brytaren från att försöka stänga och återaktivera en felaktig krets medan personal är i närheten. Det försätter effektivt brytaren i ett tillstånd som inte kan åsidosättas av manuellt ingripande, vilket förhindrar ett potentiellt katastrofalt återfel. Denna design är central i vår fabriks felsäkra filosofi.

Fråga 3: Kan en högspänningsbrytare fjärröppnas för att säkerställa personalens säkerhet under en katastrof?

Svar: Ja. Moderna högspänningsbrytare är utrustade med fjärrutlösningsmöjligheter via SCADA eller understationskontrollsystem. Detta tillåter operatörer att öppna brytaren från ett säkert avstånd (ett kontrollrum) i händelse av en nödsituation, såsom en brand, jordbävning eller ett hotande bågbågshot, innan någon närmar sig utrustningen. Denna fjärrstyrning är en viktig fördel med moderna digitala transformatorstationer, som avsevärt minskar risken för människoliv under extrema händelser. Vår fabrik integrerar robusta kommunikationsgränssnitt (IEC 61850) för att säkerställa tillförlitlig fjärrdrift.

Fråga 4: Vilka säkerhetsfunktioner hindrar en arbetare från att oavsiktligt stänga en brytare medan en annan arbetare är inne i skåpet?

Svar: Detta förhindras främst genom en kombination av mekaniska förreglingar och hänglås. I de flesta ställverkskonstruktioner kan brytaren inte placeras i "stängt" läge om kretsen inte är komplett. Dessutom har mekanismen ett "jordat" läge som mekaniskt förhindrar att jordningsbrytaren stängs om brytaren är stängd. Slutligen säkerställer användningen av lockout/tagout-procedurer (LOTO) med fysiska hänglås på brytarens styrkrets att brytaren inte kan fjärr- eller lokalt stängas medan underhåll pågår. Dessa mångskiktade åtgärder skapar ett felsäkert system.

Fråga 5: Har Lugao Power Co.,Ltd. ge utbildning om säker drift av dess högspänningsbrytare?

Svar: Ja, vi erbjuder omfattande utbildningsprogram som en del av vår kundservice. Utbildningen omfattar inte bara den grundläggande driften utan också detaljerade moduler om förreglingssystem, ljusbågssäkerhet, nödprocedurer och korrekt användning av personlig skyddsutrustning (PPE). Vi tillhandahåller utbildning på plats och virtuella simuleringar för att säkerställa att operatörer och tekniker förstår säkerhetsmekanismerna som är inbyggda i vår utrustning. Detta engagemang för utbildning är en del av vår kärnfilosofi att vara en partner inom säkerhet, inte bara en leverantör av utrustning.

Slutsats: Säkerhetspartnerskapet med Lugao Power Co., Ltd.

Högspänningsbrytare är den obesjungna hjälten inom transformatorstationssäkerhet. Det är enheten som står, osedd, för att innehålla ilskan över ett fel, den som tvingar fram en strikt sekvens av operationer och den som fysiskt skiljer män och kvinnor från de miljontals volt som driver vår värld. PåLugao Power Co., Ltd., vår fabrik tillverkar inte baraHögspänningsbrytareenheter; vi konstruerar säkerhetssystem. Vi förstår att bakom varje specifikation och varje testrapport ligger en människas välbefinnande. Vi är fast beslutna att tänja på gränserna för avbrottsteknologi, interlock-logik och diagnostisk intelligens för att säkerställa att våra produkter inte bara skyddar nätet utan också de människor som betjänar det. Säkerhet är inte en checklista; det är vår kultur.
