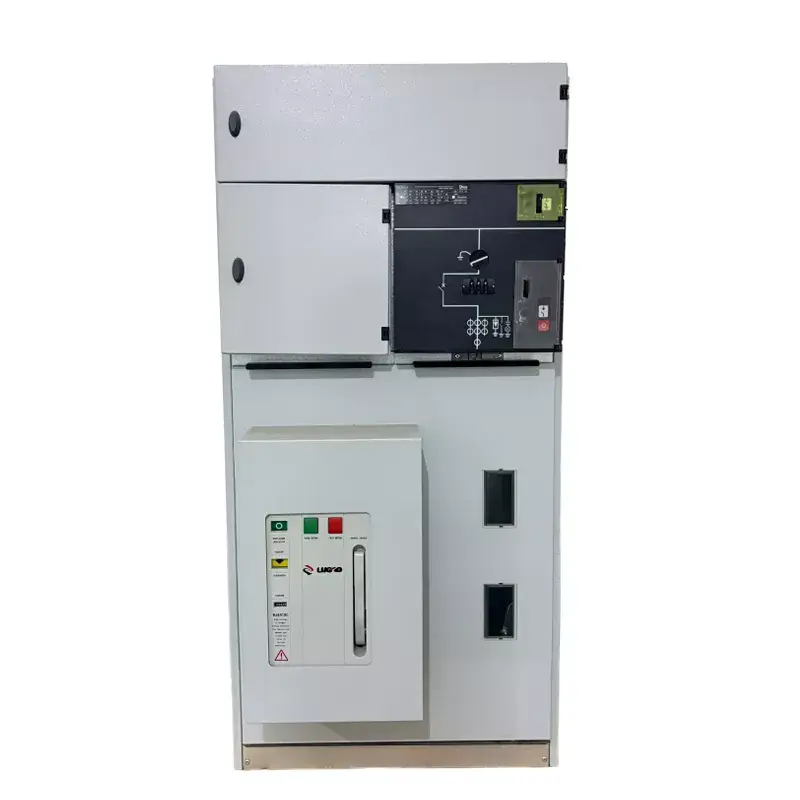

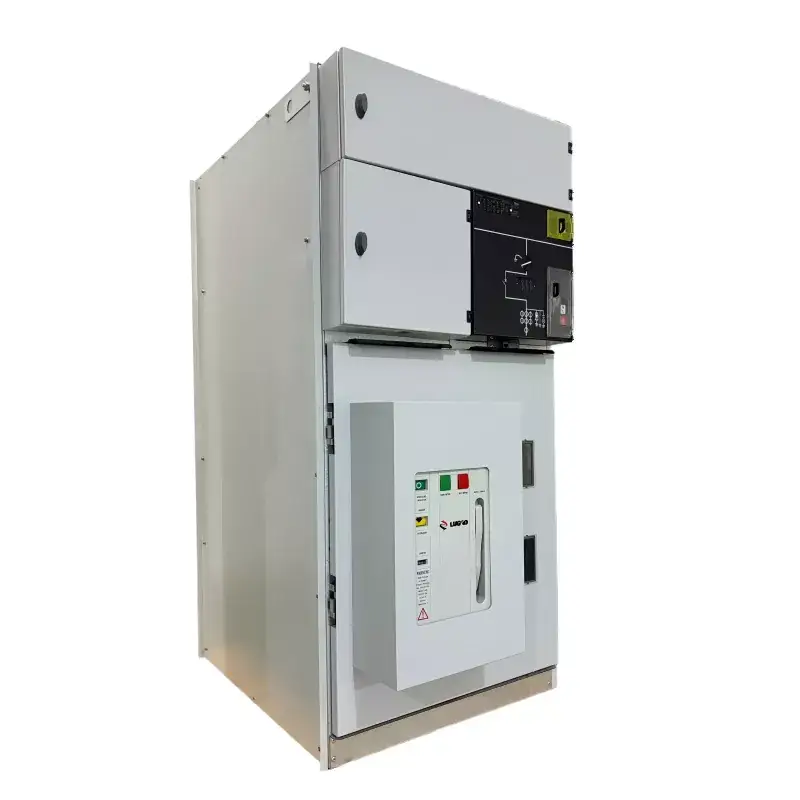

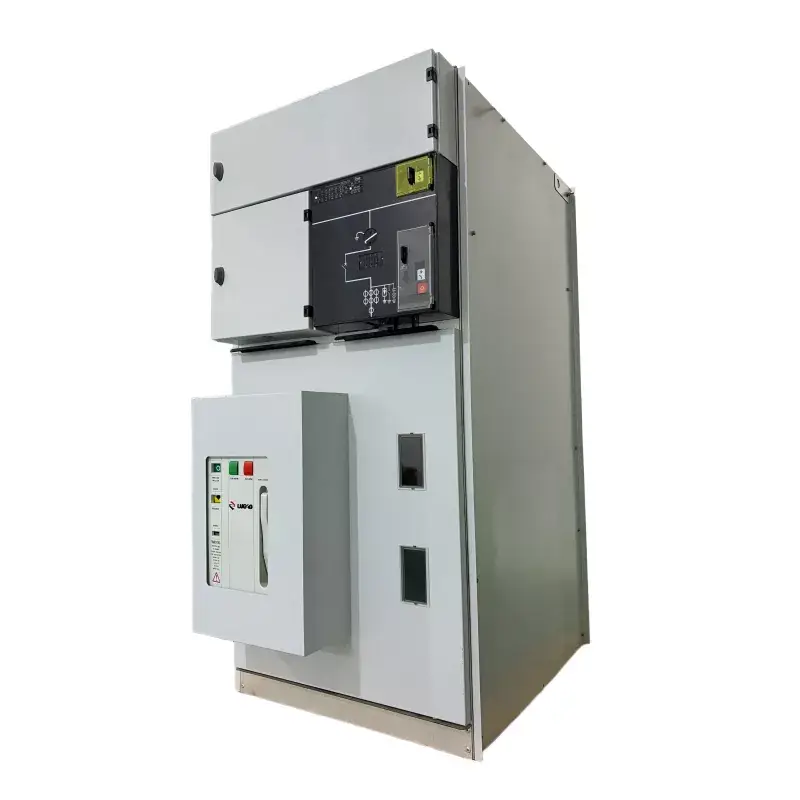

SM6 inomhus gasisolerad ring Huvudenhet ställverkspanel med VCB

LGSM6 Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB är en ringhuvudenhet som använder luft som isoleringsmedium och är utrustad med en högpresterande vakuumbrytare (VCB). Märkspänningarna täcker 10kV, 12kV och 24kV. Eftersom den använder luft som isoleringsmedium, finns det inget behov av gasövervakning eller återvinningsbehandling. Det används ofta i olika scenarier som industri- och gruvföretag, energidistribution i bostäder och distributionsrum för vind- och solenergi. Den årliga försäljningen överstiger 3 000 enheter och vanliga lösningar hålls i lager för att säkerställa snabb leverans.

Skicka förfrågan

Produktbeskrivning

LGSM6 Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB är en helt sluten ringhuvudenhet som använder SF6-gas som det primära isoleringsmediet. Dess kärnfunktion är integrationen av en vakuumbrytare (VCB) i en förseglad gaskammare. Detta behåller fördelarna med gasisolerade ställverk, såsom liten storlek och underhållsfri drift, samtidigt som den har den höga brytförmågan och lämpligheten för frekvent drift av vakuumbrytare. Därför är den mycket lämplig för applikationer inom industri- och gruvföretag, kraftdistribution i bostäder, vind- och solenergiproduktion och olika transformatorstationer. Som en professionell GIS RMU-tillverkare uppfyller Lugaos ställverkslösning helt internationella standarder som IEC, ISO och CE, vilket säkerställer globalt erkännande och tillförlitlig drift i olika kraftdistributionsscenarier.

Huvudsakliga tekniska parametrar

Inga.	Punkt		Enhet	Parametrar
1	Märkspänning		kV	12	24	36	40.5
2	Märkström		A	630/1250
3	Bedömd frekvens		Hz	50/60
4	1-minuters strömfrekvens tål spänning	Totalt värde	kV	42	55	80	95
		Brytpunkt		48	65	95	110
5	Blixtimpuls tål spänning	Totalt värde	kV	75	125/150	170	95
		Brytpunkt		85	150/160	185	215
6	Klassad korttidsmotståndsström	Huvudkrets	kA	25/2s
		Jordningskrets		25/2s
7	Bedömd topp motstå ström		kA	63			50
8	Bedömd överföringsström		A	1300~1700
9	Nominell belastningsstängande brytström		A	630
10	Klassad kabelladdningsbrytström		A	50/10
11	Olastad transformatorbrytström		A	20
12	Kabelladdning Jordfelsbrytström		A	100			80
13	Nominell kortslutningsbrytström		kA	20
14	Nominell kortslutningsström		kA	63			50
15	Skyddsklass			IP3X
16	Lastbrytarens livslängd		Tid	5000
17	Jordningsbrytarens livslängd		Tid	5000

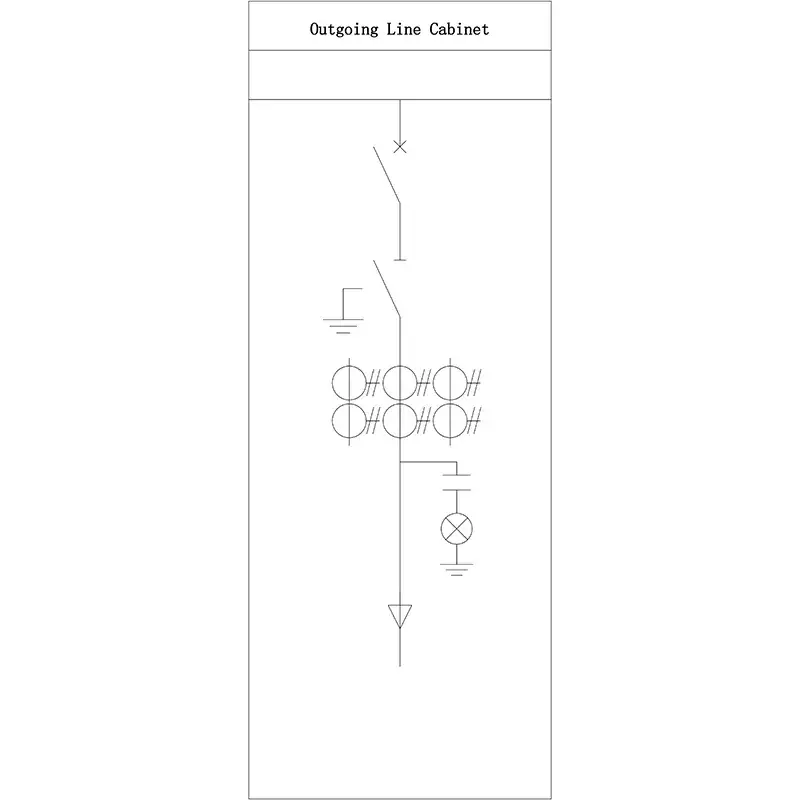

Typiskt schema:

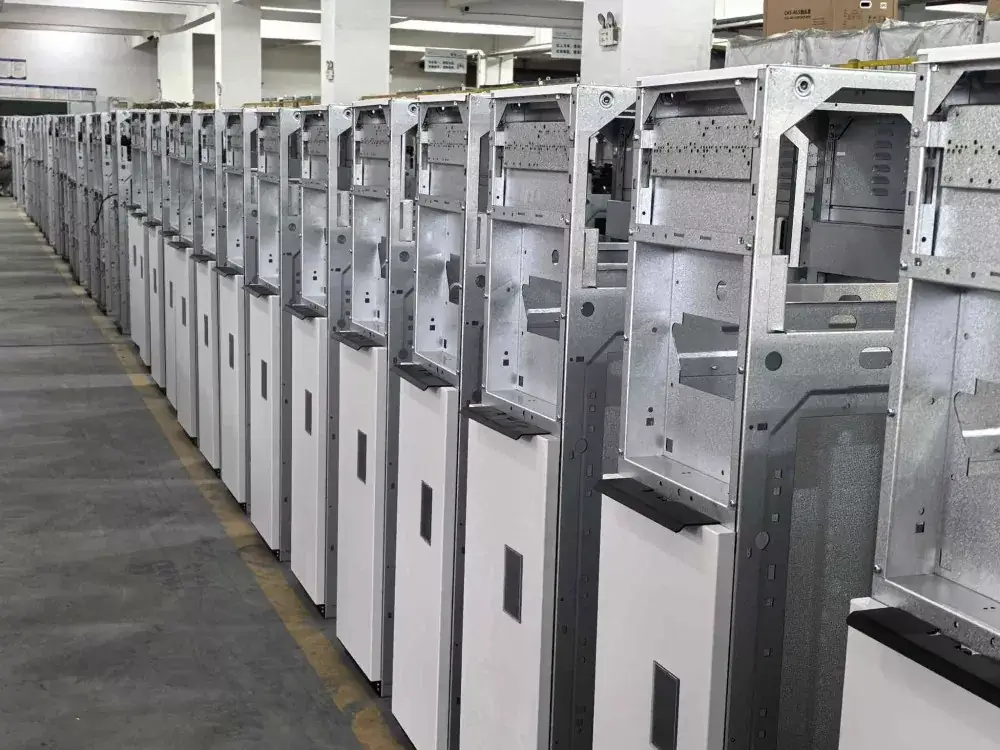

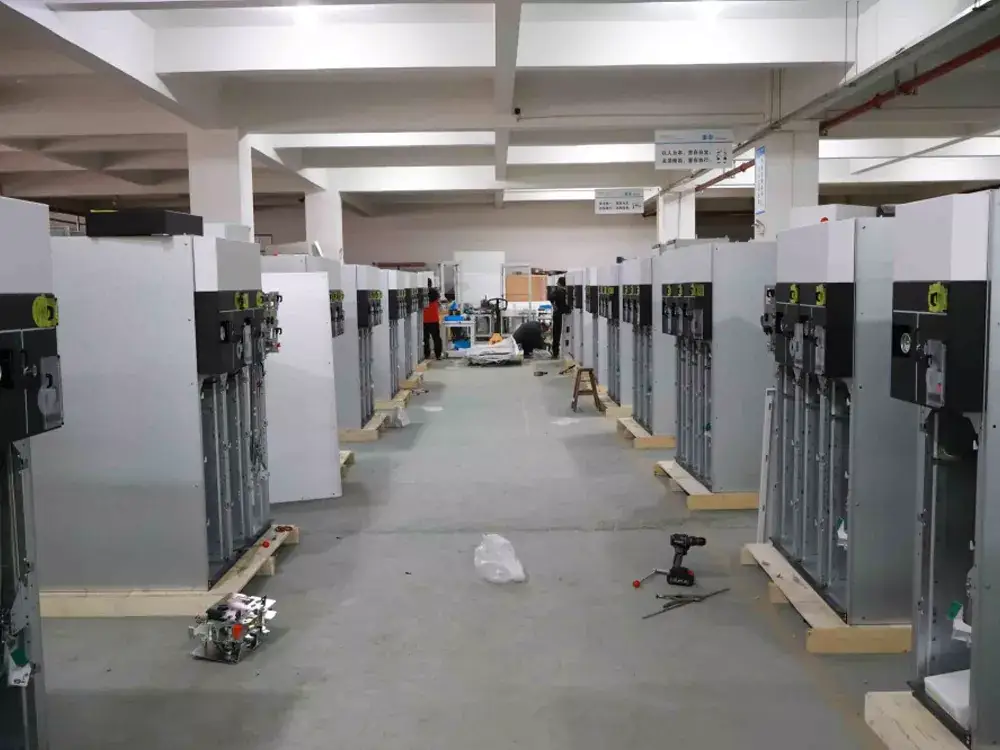

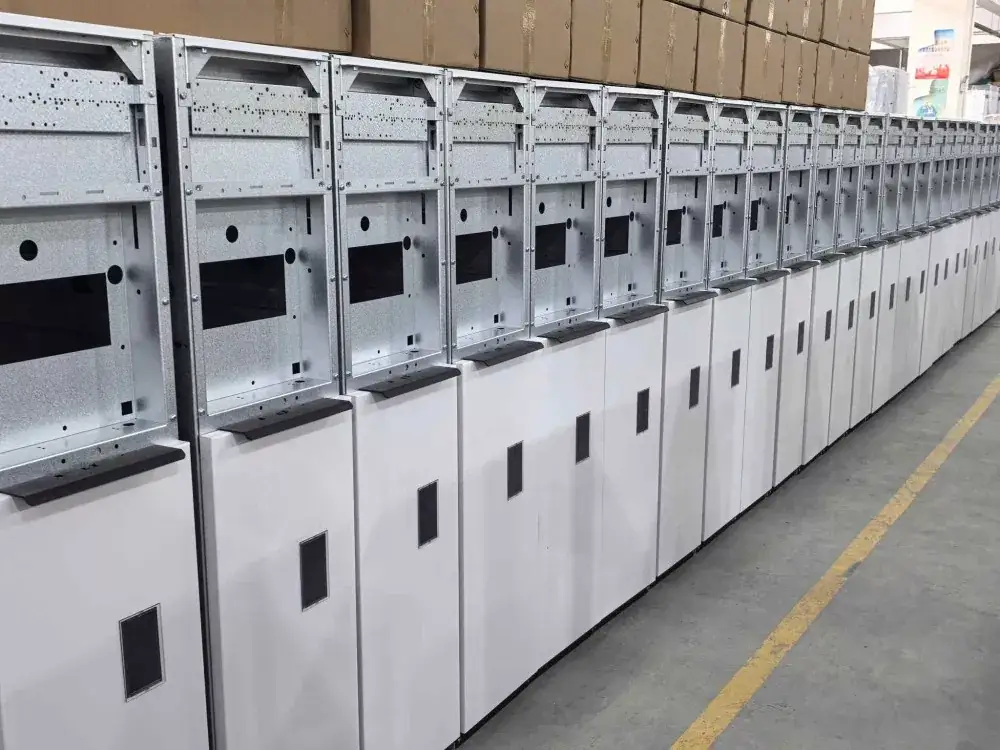

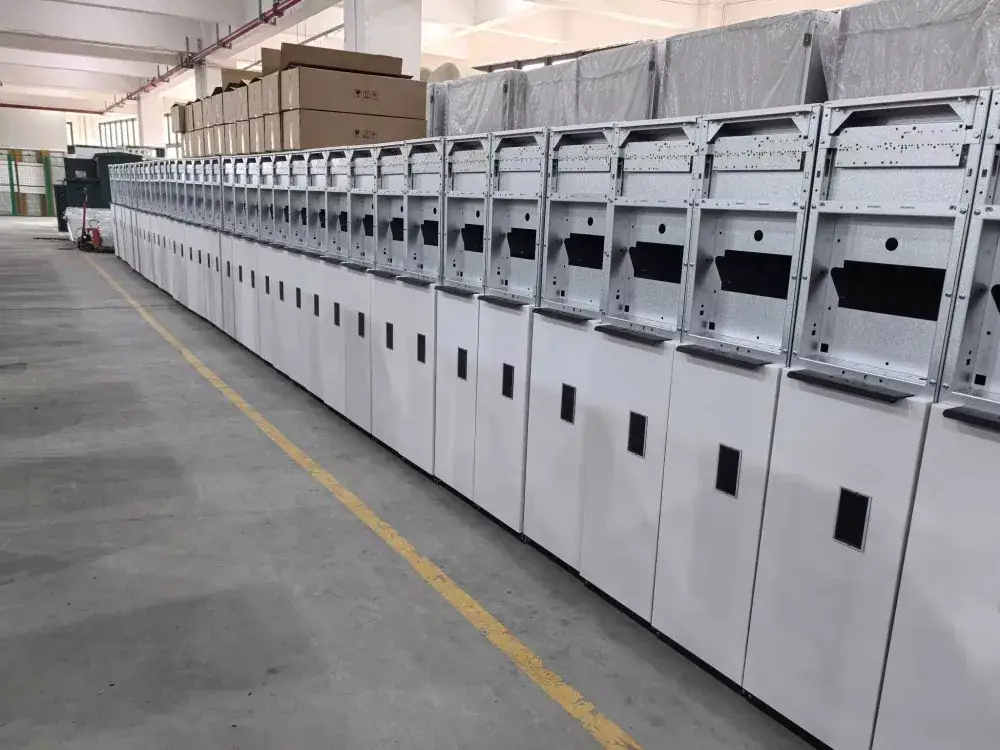

Fabriksfotografering:

Kärnteknologiska funktioner:

1. LGSM6 Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB används, vilket eliminerar ljusbågar i huvudkretsen och har en lång elektrisk livslängd. Hela vakuumbrytaren är förseglad i en gaskammare av rostfritt stål fylld med SF6-gas, vilket helt isolerar den från den yttre miljön och förbättrar isoleringens tillförlitlighet.

2. Alla högspänningsströmförande komponenter, såsom samlingsskenor, frånskiljare, vakuumbrytare och strömtransformatorer, är förseglade inuti en gaskammare och kräver inget underhåll under hela livslängden och ingen rengöring av isoleringskomponenterna.

3. Dess kompakta storlek kan avsevärt spara på golvytan i eldistributionsrummet, vilket gör den särskilt lämplig för prefabricerade transformatorstationer eller projekt med begränsat utrymme.

4. Den har en femsäker mekanisk förregling för att förhindra felfunktion. Luftboxen är utrustad med en riktad tryckavlastningskanal för att säkerställa driftsäkerhet.

5. Den reserverar gränssnitt för elektrisk drift och automation för att uppfylla kraven för smarta distributionsnät.

Applikationsscenarier:

Industrisektor: Fabrikens kraftdistribution, gruvdrift

Byggsektorn: Kommersiella komplex, höghus, bostadsområden

Ny energi: Vindkraftsproduktion, solcellskraftverk

Infrastruktur: Flygplatser, tunnelbanor

Leverans och service

Lager och leverans: Vi har ett stort lager; vanliga beställningar skickas inom cirka 10 dagar.

Service efter försäljning: Vi tillhandahåller 24-timmars respons och stöder installationsvägledning och idrifttagning på plats.

Skräddarsydda tjänster: Vi kan tillhandahålla lösningar för icke-standardiserade LGSM6 Indoor Gas Isolated Ring Main Unit Switchgear Panel med VCB enligt kundens behov, såsom speciella spänningsnivåer, sekundära skyddssystem och parallella skåpanslutningar.
