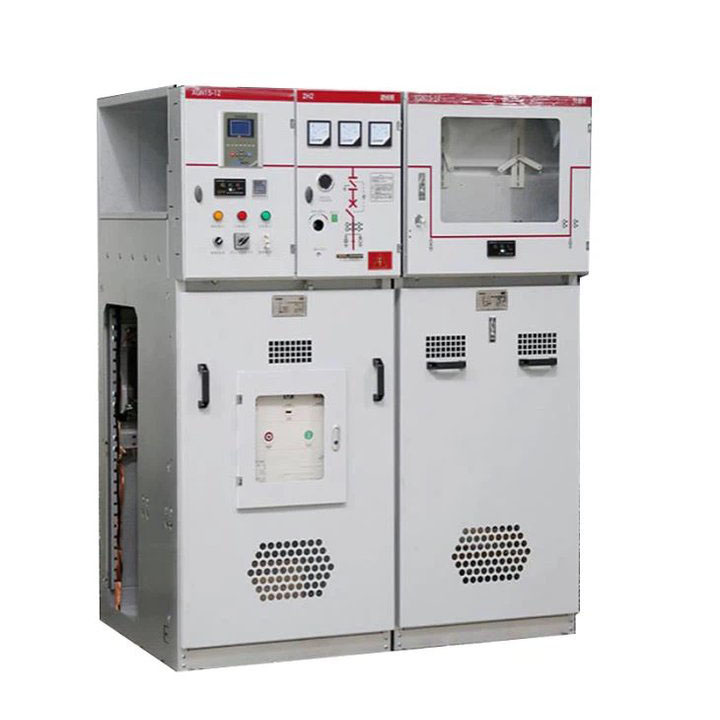

11kV medelspänning MV luftisolerad switchgear

Lugao står som en främsta tillverkare av högspänningsomkopplare och introducerar den innovativa 11kV mediumspännings MV AIR -isolerade switchgear (VCB -typ). Denna toppmoderna metall-upphävda switchgear innehåller en vakuumbrytare för effektiv bågsläckning och använder luft som isolering, vilket gör det till en perfekt passform för distributionsautomation. Den kompakta designen säkerställer driftseffektivitet, medan dess utbyggbara funktioner tillgodoser utvecklande behov. Förtroende Lugao för banbrytande lösningar i högspänningsomkopplare, utformad för att möta de utvecklande kraven från moderna applikationer.

Skicka förfrågan

Produktbeskrivning

Lugao står som en ledande 11kV medelspänning MV AIR-isolerad switchgear-leverantör, vilket ger den senaste generationens XGN15-12 Air-isolerade switchgear (VCB-typ). Denna avancerade metallupptagna switchgear använder en vakuumbrytare för effektiv bågsläckning och använder luft som isolering, vilket gör den idealisk för distributionsautomation. Lita på Lugao för banbrytande lösningar i medelspänningsomkopplare, utformat för att förbättra effektiviteten och tillförlitligheten i distributionssystem. Noteworthy för sin enkla struktur, flexibla drift, tillförlitlig sammanlåsning och bekväm installation ger denna switchar tekniska lösningar anpassade till olika tillämpningar och användarkrav. Genom att integrera spänning och aktuell avkänningsteknik, nya reläskyddsanordningar och avancerad teknisk prestanda uppfyller den de stränga driftskraven på platser som sjukhus och flygplatser. Dess anpassningsförmåga säkerställer att den fullt ut kan tillgodose marknadens utvecklande behov.

Den primära switchen i XGN15-12 (VCB Type) -omkopplaren använder VS1-12-serien VCB, ABB VD4-12-serien VCB eller Schneider EV12-serien VCB. Vakuumbrytaren utmärker sig i att bryta kortslutning med kortslutning och nominella lastströmmar. När det samordnas med relaterade komponenter möjliggör det skydd av linjer och olika belastningar, uppnår selektiv verkan mellan kraftförsörjningsnivåerna och förbättrar kraftsystemets kontroll- och skyddsfunktioner, vilket i slutändan förbättrar kraftförsörjningskvaliteten.

11kV medelspänning MV luftisolerad switchgear driftsmiljö

1. Omgivningstemperatur: -10C- -+40C

2. Omgivningstemperatur: daglig genomsnittlig relativ luftfuktighet på 95% och lägre:

Månads genomsnittlig relativ luftfuktighet på 90% och lägre:

3. Den maximala höjden på utrustningsinstallationsplatsen: 1000m

4. Den seismiska sprickningsgraden får inte överstiga 8 grader.

5. Platser utan allvarlig förorening, kemisk korrosion och allvarlig vibration.

11kV medelspänning MV luftisolerade switchgear -egenskaper

XGN-gasisolerad ringhuvudenhet vidhäftar både den nationella standarden GB3906--91 och den internationella elektriska standarden IEC298, med en robust "femsäker" sammankopplingsfunktion. Huvudomkopplaren på switchskåpet innehåller Zn28A-12-serien vakuumbrytare, och visar en kombination av rimlig struktur, säkerhet, tillförlitlighet, enkel drift och bekvämt underhåll.

11kV medelspänning MV luftisolerad switchgear -specifikation

Betygsspänning	Kv	3,6,10
Max arbetsspänning	Kv	3,6,7,2,12
Nominell ström	A	1000	1250 ~ 3000
Betygsatt brytningsström (effektivt värde)	De	20,25	31,5,40
Betygsatt Making Current (Peak)	De	50,63	80 100
Nominell topp tål ström (topp)	De	50,63	80 100
Klassad topp tål ström (effektivt värde)	De	20,25	31,5,40
Termisk stabilitetstid	S	4
Skyddsklass		Ip3x
Bussystem		Enda buss	Enstaka buss med förbikoppling
Driftsmetoder		Elektromagnetisk (CD17)	Spring Energy Storage Type (CT19)
Kontur dim.	mm	1100x1200x2650 (standard)
Vikt	kg	Cirka 1000 ~ 1300
