12KV Ring Huvudenhet ställverkspanel
  • 12KV Ring Huvudenhet ställverkspanel12KV Ring Huvudenhet ställverkspanel
  • 12KV Ring Huvudenhet ställverkspanel12KV Ring Huvudenhet ställverkspanel
  • 12KV Ring Huvudenhet ställverkspanel12KV Ring Huvudenhet ställverkspanel
  • 12KV Ring Huvudenhet ställverkspanel12KV Ring Huvudenhet ställverkspanel
  • 12KV Ring Huvudenhet ställverkspanel12KV Ring Huvudenhet ställverkspanel

12KV Ring Huvudenhet ställverkspanel

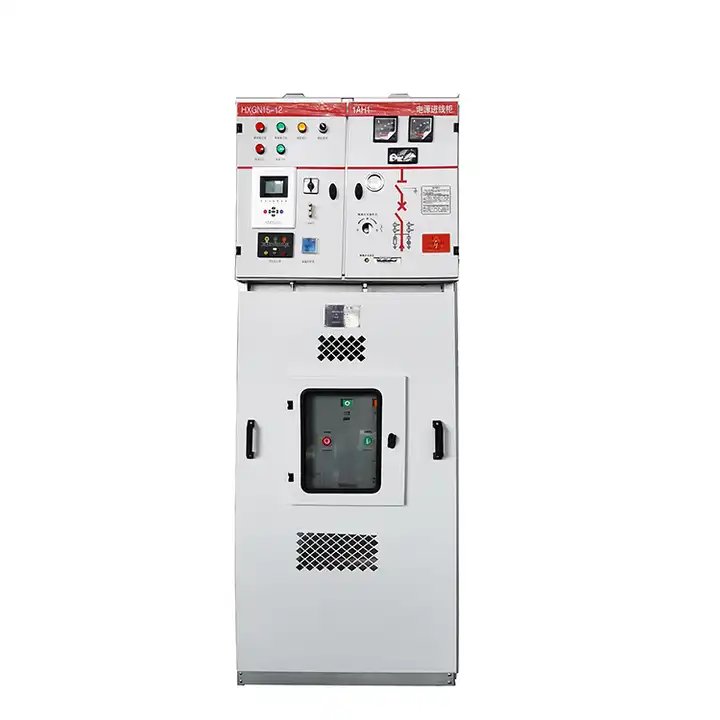

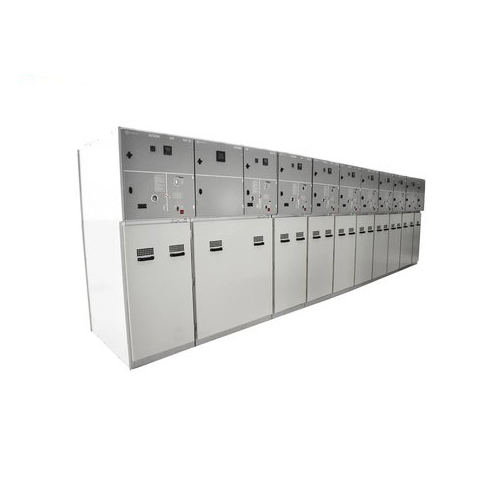

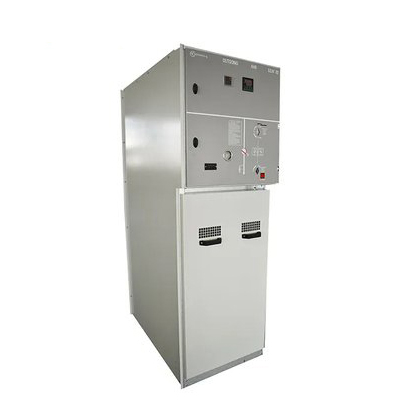

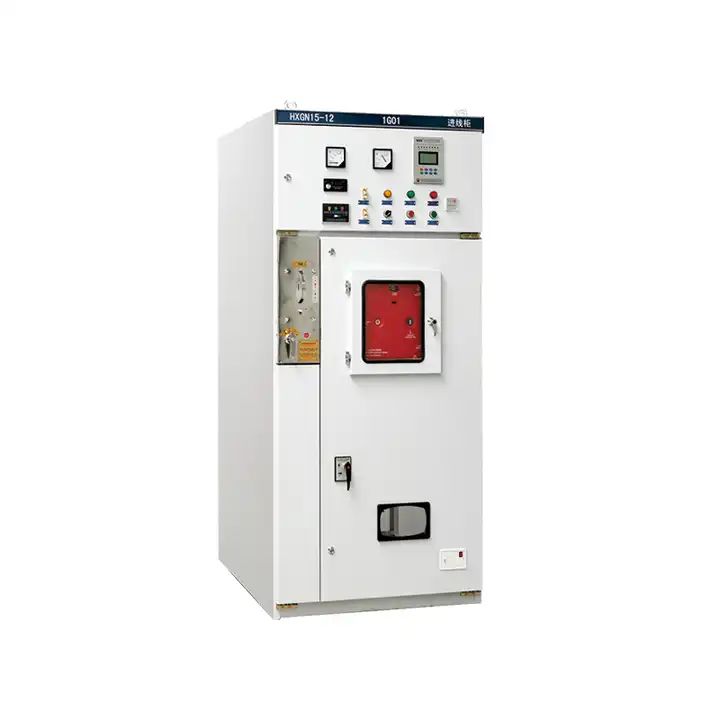

12KV Ring Main Unit Switchgear Panel tillverkad av Liugao. Det metallklädda ringhuvudenhetsställverket HXGN15-12, av den intelligenta typen, är designat för användning i ett trefas AC-system med en märkspänning på 12kV, en märkfrekvens på 50Hz , och en märkström på 630A. Den tjänar syftet med ringnätets elförsörjning och strålningsterminalens strömförsörjning, särskilt i scenarier för kabelsektionering och förgreningsanslutningar. Ställverket är utrustat med en SF6 gasisolerande multiloopkraftenhet och en matarterminalenhet (FTU) importerad från Korea. Den har framför allt avancerade funktioner som fjärrsignalering, telemetri, fjärrkontroll och felströmsdetektering. Den används främst som ett distributionsautomationssystem och visar sig vara fördelaktigt för strömförsörjningscentraler i staden och kabeltillämpningar.

Skicka förfrågan

Produktbeskrivning

Liugao, en ledande leverantör av högspänningsställverk, Skåpsramverket är av en monteringstyp som erbjuder stabilitet, tillförlitlighet och bekväm montering. Den är mångsidig nog att konfigurera som en ringnätenhet och stöder olika anslutningslägen.


Ringhuvudenheten är kompakt i storlek, lätt, med ett litet fotavtryck och lätt att installera, och prioriterar effektivitet och enkelhet i sin design.

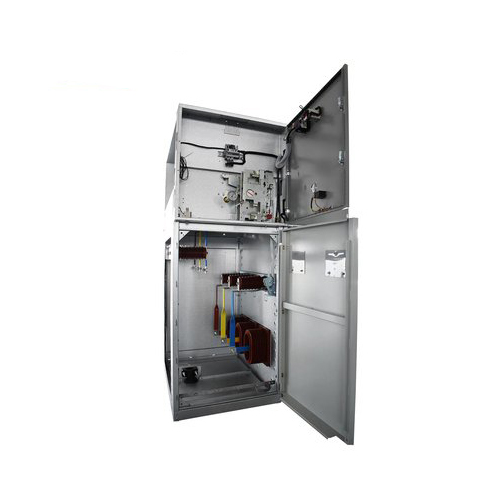

Enheten har separata barbar-, switch- och kontrollrum, var och en hålls i ett säkert tillstånd. Både skåpet och dess komponenter är noggrant jordade för att säkerställa den personliga säkerheten för operatörer och underhållsarbetare.


Ringhuvudenheten är kompatibel med FN12-12D och FN25-12D lastbrytare, vilket ger flexibilitet och anpassningsförmåga i sin konfiguration.


Med ett avancerat och pålitligt mekaniskt förreglingssystem uppfyller enheten de stränga kraven på fem-antiskydd, vilket säkerställer ökad säkerhet och säkerhet i driften.

12KV Ring Huvudenhet Ställverkspanel Driftmiljö

1. Lufttemperatur: Maximal temperatur: +40 ℃; Lägsta temperatur: -35℃

2. Luftfuktighet: Månatlig medelfuktighet 95%; Daglig genomsnittlig luftfuktighet 90 %.

3. Höjd över havet: Maximal installationshöjd: 2500m

4. Omgivande luft uppenbarligen inte förorenad av frätande och brandfarlig gas, ånga etc.

5. Ingen frekvent våldsam skakning.

12KV Ring Huvudenhet Ställverk Panelegenskaper

Denna enhets hölje, dörr och övre kammare genomgår en grundlig spraybehandling, vilket säkerställer en skyddande och enhetlig finish. Alla skåp har en huvudjordningsskena som underlättar en nära anslutning nära skåpet. Metallkomponenter, inklusive jordningsbrytare och förreglade delar, är noggrant kopplade till jordningsskenan. Kopparflätningsanslutningar används mellan delar som är anslutna med skruvar för att säkerställa kontinuitet.


För att hantera gasutsläpp och förhindra inre brinnande bågar, är en tryckavlastningsdörr placerad på baksidan av skåpet. Den övre skivan är säkert fastsatt med skruvar, vilket gör att den enkelt kan öppnas från utsidan för bussanslutning. Den övre kammaren för hjälpanordningar erbjuder flexibilitet för installation av terminaler och andra komponenter. Genom att höja den lilla kammaren kan reläskydd effektivt uppnås.


I synnerhet använder lastbrytaren och jordningsströmställaren en förregling av blocktyp, medan jordningsbrytaren och dörren använder en tvångsförregling. Genom att följa en specifik sekvens av steg – att stänga dörren, slå på jordningsbrytaren och stänga lastbrytaren – uppnås automatisk förregling. Denna sekventiella operation tjänar till att förhindra fel och förbättra systemets övergripande säkerhet.

12KV Ring Huvudenhet Ställverk Panel Specifikation

Nej. Artikel Enhet Parameter
1 Maximal systemspänning kV 12 15 24 40.5
1 Märkspänning kV 7.2, 11 13.8, 15 17.5, 20, 22 30, 33, 36
2 Märkström A 630/1250
3 Betygsatt frekvens Hz 50/60
4 1min Strömfrekvens tål spänning Fas till fas, fas till jord kV 42 48 55 85
Fraktur kV 48 55 65 95
5 Blixtimpulser tål spänning Fas till fas, fas till jord kV 75 90 125/150 170
Fraktur kV 85 105 150/160 185
6 Kort tid tål ström Huvudkrets kA 25/2s
Jordningskrets kA 25/2s
7 Nominell motstå ström (topp) kA 63 50
8 Nominell överföringsström A 1300-1700
9 Märklastkrets som gör ström A 630
10 Märkkabel (linje) laddningsbrytström A okt-50
11 Ingen lasttransformator brytström A 20
12 Kabelladdningsbrytström vid jordfel A 100 80
13 Nominell kortslutningsbrytström (topp) kA 20
14 Märkkortslutningsström (topp) kA 63 50
15 Skyddsnivå IP4X
16 Livslängd för lastbrytare gånger 5000
17 Jordningsbrytarens livslängd gånger 5000


12KV Ring Huvudenhet ställverk Panelfunktioner

Factory Shoot

Förpackning
