630A inomhus HV vakuumkretsbrytare

Lugao står stolt som en dedikerad tillverkare av inomhusvakuumbrytare som erbjuder 630A inomhus HV -vakuumbrytare med inbäddade stolpar. Medvetet utformat för användning i trefas AC 50Hz inomhuskraft Distributionssystem är dessa brytare specifikt klassade för en spänning på 24 kV. Deras primära funktion är att skydda och styra elektrisk utrustning i olika miljöer, inklusive industri- och gruvföretag, kraftverk och transformatorstationer. VS1-24-brytarna spelar en viktig roll för att säkerställa säkerheten och tillförlitligheten hos elektriska system genom att snabbt avbryta kretsen vid fel eller onormala förhållanden. Välj Lugao för banbrytande lösningar som omdefinierar standarder i inomhusvakuumbrytare.

Skicka förfrågan

Produktbeskrivning

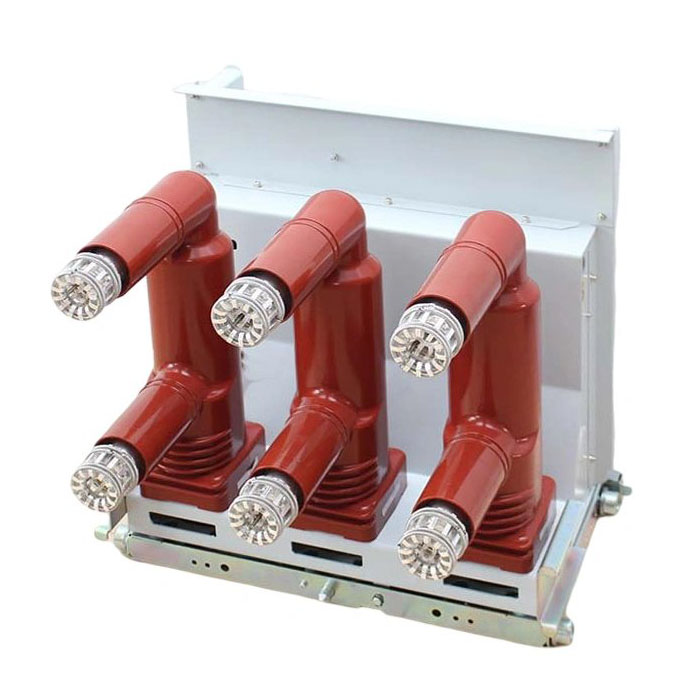

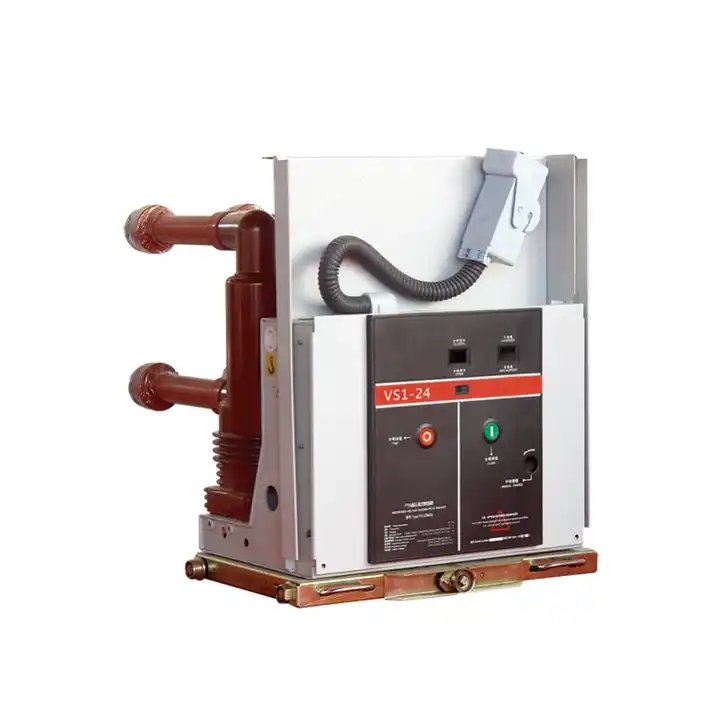

Lugao är en 630A inomhus HV Vacuum Circuit Breaker -leverantör. VS1-24-serie inomhusvakuumbrytare med inbäddade poler använder en inbäddad poldesign för den huvudsakliga ledande kretsen. Denna innovativa design förbättrar avsevärt isolering, mekanisk tillförlitlighet och brytningsprestanda, vilket leder till en underhållsfri operation och en utökad mekanisk och elektrisk livslängd. Vakuumbrytaren uppfyller både nationella och IEC-standarder och uppnår en prestandabetyg på M-E2-C2.

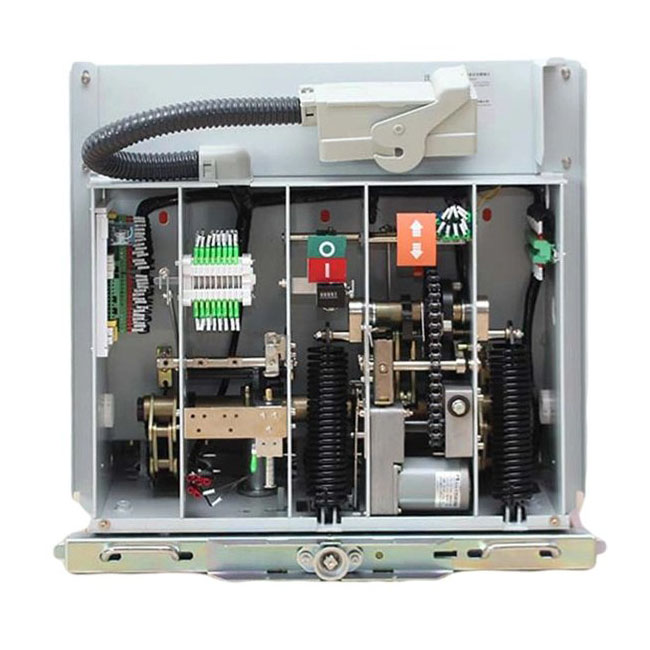

Denna produkt är designad för kompatibilitet med switchgear som Kyn28-24 (GZS1) och är lämplig för fasta installationer. Vakuumbrytaren fungerar baserat på principen att när de rörliga och statiska kontakterna öppnas genom driftsmekanismen bildas en båge mellan dem. Högtemperaturens förångning av kontaktytorna genererar ett magnetfält och driver bågen snabbt längs kontaktytans tangentiering. Metallånga kondenseras på en metallcylinder (sköld), och bågen släcker naturligtvis när den korsar noll, vilket gör att mediets styrka snabbt kan återhämta sig.

Förutom sin pålitliga prestanda är VS1-24-serien idealisk för inomhusapplikationer inom industrin, gruvföretag, kraftverk och transformatorstationer. Den inbäddade polkonstruktionen säkerställer förbättrad isolering tillförlitlighet och effektiva brytningsfunktioner. Denna inomhusvakuumbrytare, inbäddad i switchgear, ger en robust lösning för skydd och kontroll av elektrisk utrustning i olika högspänningsmiljöer.

630A inomhus HV Vakuumbrytare Driftsmiljö

1. Omgivande lufttemperatur: Övre gräns +40 grader, nedre gräns -40 grader;

2. Höjd: ≤2000 m (om höjden ökar kommer den nominella isoleringsnivån att höjas i enlighet därmed);

3. Vindtryck: inte mer än 700pa (motsvarande vindhastighet på 34 m/s);

4. Jordbävningsintensitet: inte mer än 8 grader;

5. Föroreningsnivå: ⅳ Level;

6. Maximal daglig temperaturskillnad: inte mer än 25 grader;

7. Relativ luftfuktighet: Det dagliga genomsnittet är inte mer än 95%, och det månatliga genomsnittet är inte mer än 90%;

8. Platser utan inflammbarhet, explosionsrisk, kemisk korrosion och allvarlig vibration.

630A inomhus HV Vakuumbrytare specifikation

Antal	Parameter		Enhet	Värde
1	Betygsspänning		kv	24
2	Nominell isoleringsnivå	Nominell kraftfrekvens på kort tid tål spänning (1min)	kv	65、79
		(Interfas, relativ mark, fraktur)
		Nominell blixtimpuls tål spänning	kv	125、145
		(fas, fas, port)
3	Nominell frekvens		HZ	50
4	Nominell ström		A	630、1250、1600 、
				2000、2500、3150
5	Klassad kortslutning Breaking Current		de	20 、 25 、 31,5
6	Klassad korttid 4S tål ström			20 、 25 、 31,5
7	Klassad kortslutning gör aktuell			50 、 63 、 80
8	Klassad topp tål ström			50 、 63 、 80
9	Nominell operationssekvens			O-0.3S-CO-180S-CO
10	Klassad kortslutning brytningstider		tid	20
11	Klassad kabelladdningsström		A	31.5
12	Betygsatt enkondensatorbankbrytande ström		A	630
13	Betygsatt back-to-back kondensatorbankbrytande ström		A	400
14	Mekaniskt liv		tid	10000
15	De rörliga och statiska kontakterna tillåter den ackumulerade tjockleken på slit		mm	3
