LiuGao står stolt som en ledande tillverkare av vakuumbrytare inomhus, med 40,5 KV automatisk slutande vakuumbrytare 40,5 KV - en elektrisk högspänningsenhet inomhus med en märkspänning på 40,5 kV, som arbetar på trefas AC 50 Hz. Skräddarsydd för industri- och gruvföretag, transformatorstationer och transmissions- och distributionssystem, ger denna brytare tillförlitlig kontroll och skyddsomkoppling. Dess exceptionella lämplighet för applikationer inom metallurgi och ljusbågsståltillverkning, där frekventa operationer är nödvändiga, skiljer den åt. I enlighet med GB 1984-89 "AC High Voltage Circuit Breaker"-standarden, bjuder LiuGao in dig att uppleva banbrytande lösningar som omdefinierar tillförlitlighet och prestanda i vakuumbrytare inomhus.
LiuGao står som en dedikerad tillverkare av vakuumkretsbrytare för inomhusbruk, ZN23-40.5 Vakuumbrytare är högspänningsfördelningsenheter inomhus designade för en märkspänning på 40,5 kV och fungerar på trefas växelström 50 Hz. De kan sömlöst integreras med JYN1-35 och GBC-35 ställverk. Dessa brytare är väl lämpade för att styra och skydda kraftöverförings- och distributionssystem i anläggningar som kraftverk och transformatorstationer. Särskilt utmärker de sig i applikationer med frekventa operationer, såsom de inom metallurgi och ljusbågsstålindustrier.

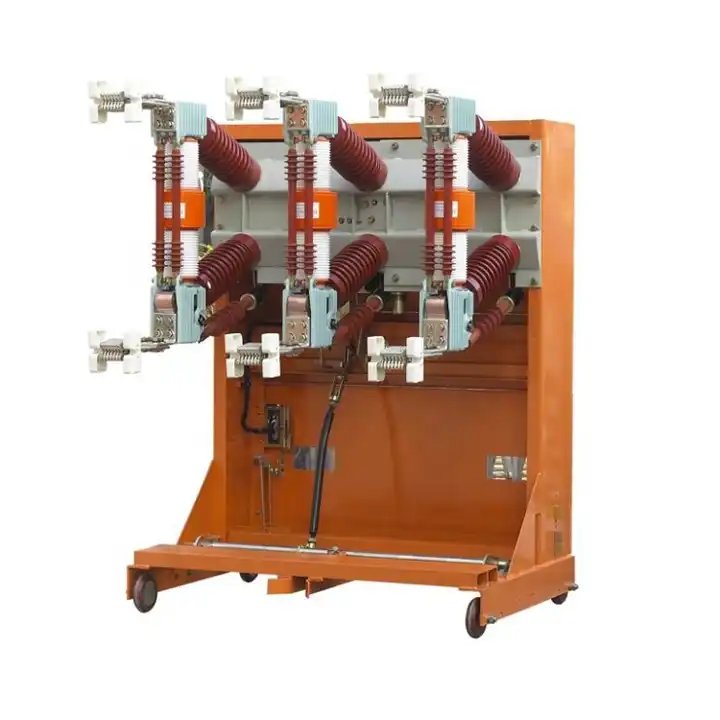

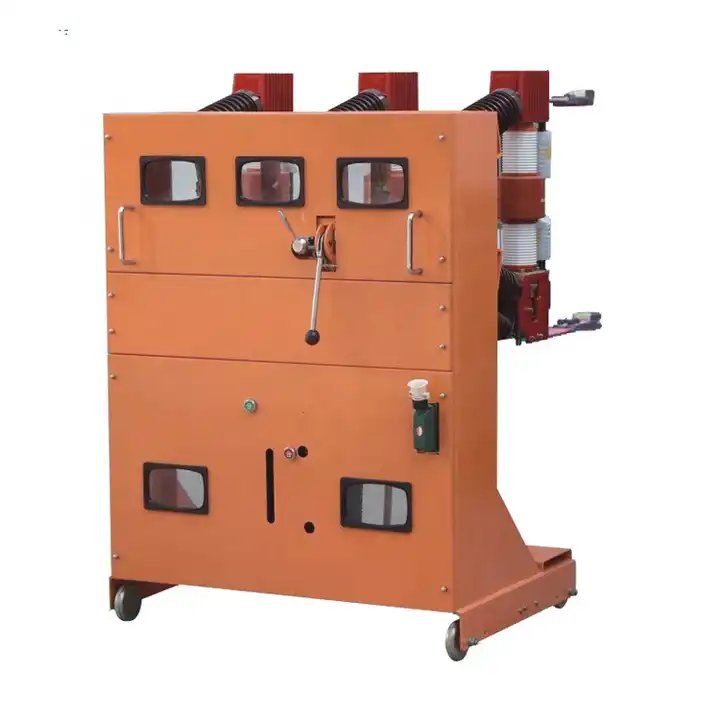

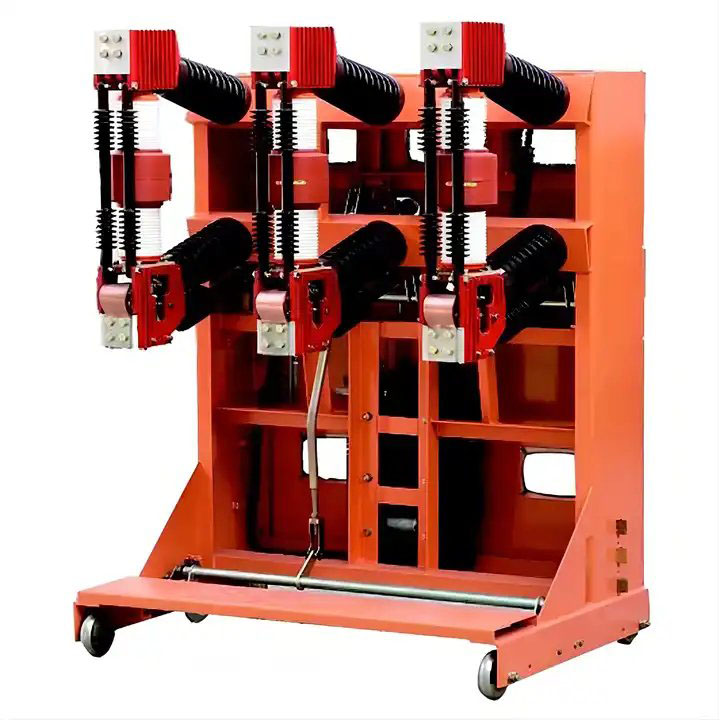

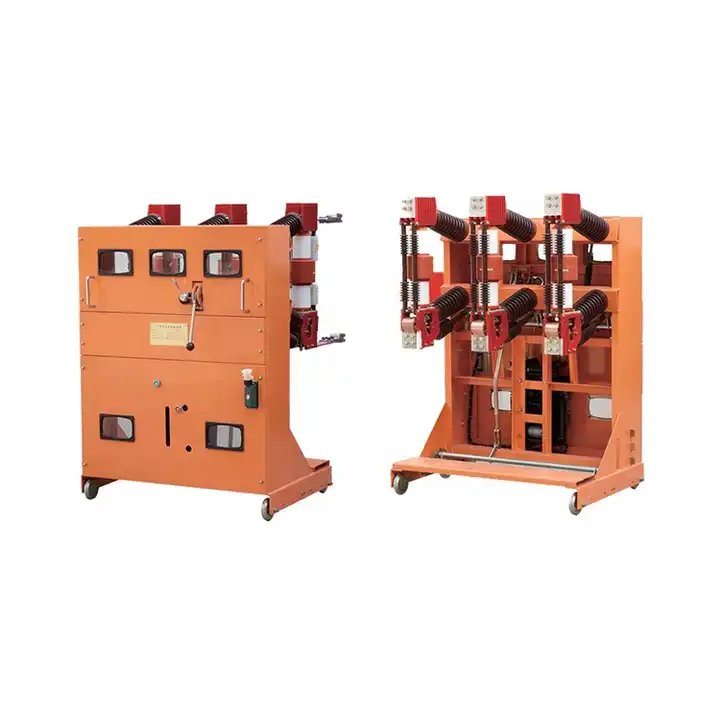

ZN23-40.5 Vacuum Circuit Breakers har en design av handkärratyp och har en genomtänkt struktur för enkelt underhåll. De är utrustade med antingen CD10-Ⅱ elektromagnetisk manövermekanism eller CT19-BN fjäder manövermekanism. Dessa brytare är speciellt designade för installation i högspänningsställverk som GBC-40.5, JYN1-40.5 och andra högskåp.
1. Den övre gränsen för omgivande lufttemperatur är inte högre än +40"C, och den nedre gränsen är inte lägre än -10°C (lagring och transport vid -30°C är tillåten):
2. I områden där höjden inte överstiger 1 000 m, när produkten används i ett 7,2 kV-system, kan den tillämpliga höjden ökas med upp till 3 000 m;
3. Relativ luftfuktighet: det dagliga genomsnittet är inte mer än 95%, och det månatliga genomsnittet är inte mer än 90%;
4. Mättat ångtryck: det dagliga medelvärdet är inte mer än 2,2x 103MPa, det månatliga medelvärdet är inte mer än 1,8x103MPa, och kondens kan uppstå när temperaturen sjunker kraftigt under fuktighetsperioden;
5. Installationsplatsen bör vara fri från frekventa våldsamma vibrationer;
6. Den omgivande luften bör inte vara märkbart förorenad av frätande eller brandfarliga gaser och vattenånga;
7. Installationsplatsen ska hållas torr och ren;
8. Den seismiska intensiteten bör inte överstiga 8 grader.
Nej. | Artikel | Enhet | Data | ||
1 | Märkspänning | Kv | 40.5 | ||
2 | Nominell isolering (1 min effektfrekvens tål spänning) | Kv | 95 | ||
3 | Nominell isolering (Nominell blixtimpuls tål spänning) | A | 185 | ||
4 | Betygsatt frekvens | Hz | 50 | ||
5 | Märkström | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | Nominell kortslutningsbrytström | De | 25/31,5 | ||
7 | Bedömd toppbeständig ström | De | 63/80 | ||
8.a | Märkkortslutningsström | De | 63/80 | ||
8.b | Bedömda kortslutningsströmbryttider | t | 20 | ||
9 | Breaking Time | Fröken | ≤80 | ||
10 | Nominell termisk stabiliseringstid | s | 4 | ||
11 | Bedömd Sequence of Operations | / | O-0,3s-CO-180s-CO | ||
12 | Märkdriftspänning | V | AC110 / AC 220 / DC110 / DC 220 | ||
13 | Märk arbetsström för stängnings- och öppningsspolen | / | 1,05(110V) / 0,96(220V) | ||
14 | Fas mittavstånd | mm | 300±1,5 / 380±1,5 / 440±1,5 | ||
15 | Tillåten slitagetjocklek på kontakter | mm | ≤3 | ||
16 | Huvudkretsmotstånd för varje fas | mΩ | 80 | ||
17 | Mekanisk livslängd | F | 10000 |
Nej. | Artikel | Enhet | Data | ||
1 | Kontakt Distans | mm | 20±2 | ||
2 | Överresa | mm | 4±1 | ||
3 | Genomsnittlig stängningshastighet | Fröken | 0,6±0,2 | ||
4 | Genomsnittlig öppningshastighet | Fröken | 1,6±0,3 | ||
5 | Stängningstid | Fröken | 50~85 | ||
6 | Öppnings tid | Fröken | 40~85 | ||
7 | Avslutande kontakt Bounce Time | Fröken | ≤3 | ||
8 | Trefas stängning och öppning i olika faser | Fröken | ≤2 | ||
9 | Buffertslag | mm | 17 |
