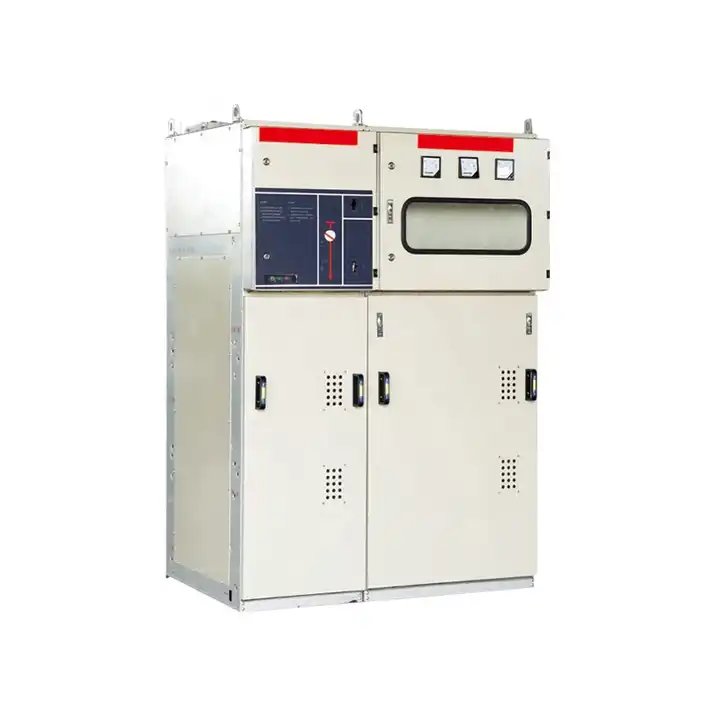

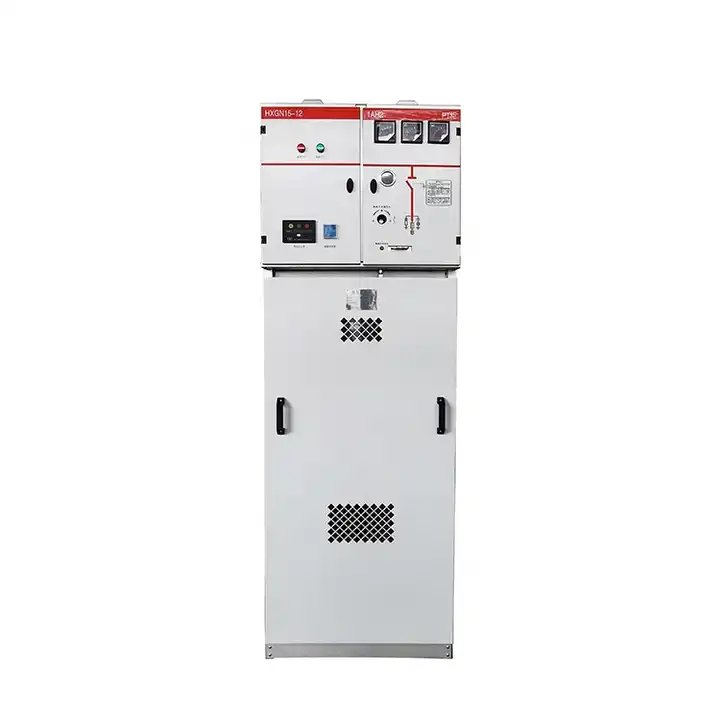

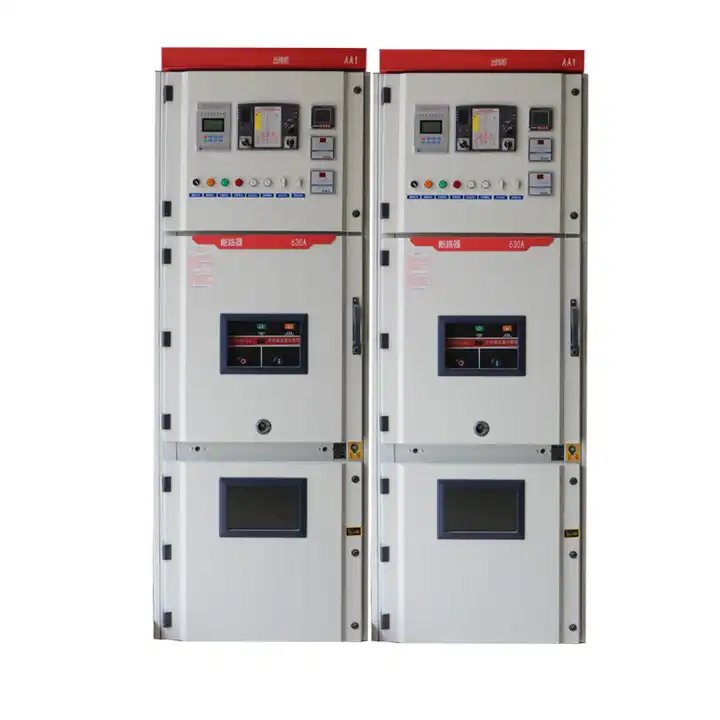

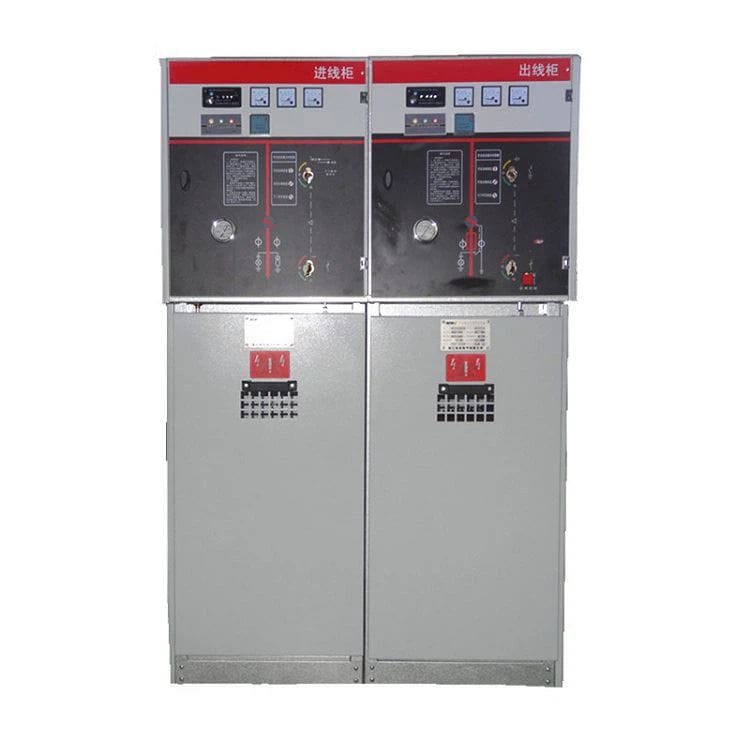

12KV fast växelström, metallslutet ställverk rtillverkat av Liugao.speciellt designat för sekundära distributionstillämpningar.Detta luftisolerade ställverk representerar en balans mellan ekonomiska överväganden och avancerad funktionalitet, som innehåller en SF6-gaslastbrytare i kombination med antingen en vakuumkretsbrytare (VCB) eller Gas Circuit Breaker (GCB). Med fokus på kostnadseffektivitet och mångsidighet står ställverket av HXGN-12-typ som en pålitlig lösning för en mängd olika behov inom sekundära distributionssystem.
Liugao, en ledande leverantör av högspänningsställverk, presenterar HXGN口-12 Environmental Gas Insulated RMU, en omfattande distributionsutrustning designad för 12kV, trefas, AC 50Hz, enkel samlingsskena och sektionerade system med enkel samlingsskena. Denna produkt har en enkel konstruktion, flexibel drift, tillförlitlig förregling och enkel installation, vilket ger tillfredsställande tekniska lösningar för olika applikationer och användare. Genom att utnyttja avkänningsteknik och informationsintegration, i kombination med avancerad teknisk prestanda, erbjuder RMU enkla och flexibla konfigurationsalternativ för att möta de förändrade marknadskraven och anpassa sig till kraven på nätets intelligens.
Denna miljögasisolerade RMU är skräddarsydd för industriella och civila kabelringnät och distributionsnätverksterminaler och utmärker sig i acceptans och distribution av elektrisk energi. Dess mångsidighet lyser i urbana bostadsområden, små sekundära transformatorstationer, växelstationer, kabelgrenboxar, boxtransformatorstationer, industri- och gruvföretag, köpcentra, flygplatser, tunnelbanor, vindkraftsanläggningar, sjukhus, arenor, järnvägar, tunnlar och olika andra platser. HXGN口-12 Environmental Gas Insulated RMU står som en pålitlig och anpassningsbar lösning för ett brett spektrum av applikationer i det ständigt föränderliga landskapet av elektrisk distribution.
Omgivande lufttemperatur:
Maximal lufttemperatur: +40℃,
Minsta lufttemperatur: -15℃;
Höjd: ≤ 1000m;
Ställverk av typ HXGN-12 Fuktighet:
Dagligt medelvärde för relativ fuktighet: ≤95 %
Månadsmedelvärde för relativ luftfuktighet: ≤90 %
Den omgivande luften är inte nämnvärt förorenad av damm, rök, frätande och/eller brandfarliga gaser, ångor eller salt.
HXGN口 -12 miljögasisolerade RMU uppfyller inte bara relevanta nationella standarder, kraftindustristandarder och internationella riktmärken utan överträffar dem också. Dess nyckelkomponenter, inklusive strömbrytaren och de elektriska huvudkomponenterna, är integrerade i en modul med ledande delar inneslutna i solid isoleringsförpackning. Användningen av skärmade kabelanslutningar ökar säkerheten, medan funktionella samlingsskenor har skärmad bussisolering, vilket säkerställer en säker drift.
Manövermekanismen, som använder en fjädermekanism, har en mekanisk livslängd som överstiger 10 000 cykler. Speciellt tillåter enheten fjärrövervakning och utrustningsstatusspårning i realtid, vilket möjliggör obevakad drift. Denna strömfördelningsenhet med överlägsen prestanda ger en kostnadseffektiv strömförsörjningsenhet, som erbjuder alternativ som en vakuumkretsbrytare (630A, 20-25kA) och en vakuumlastbrytare (630A, 20-25kA). HXGN口 -12 står som en avancerad lösning som kombinerar säkerhet, effektivitet och banbrytande teknik inom kraftdistributionsområdet.
Nej | Artikel | Enhet | Parameter | ||
1 | Märkspänning | kV | 12 | 24 | 36 |
2 | Betygsatt frekvens | Hz | 50/60 | ||
3 | Märkström | A | 630/800 | 1630 | |
4 | 1 min strömfrekvens tål spänning (våt/torr) | kV | 38/48 | 50/60 | 70/80 |
5 | Blixtimpulser tål spänning | kV | 75 | 125/150 | 195 |
6 | Nominell kortslutningsbrytström (topp) | kV | 80 | 63 | 50/40 |
7 | Märk aktiv belastning och slutström | kA | 63 | 50 | 50/40 |
8 | Nominell överföringsström | A | 1700 | 1200 | 800 |
9 | Märkkortslutningsström (topp) | kA | 80 | 63 | 50/40 |
10 | Märkkabel (linje) laddningsbrytström | A | 50 och 10 | ||
11 | Kabelladdningsbrytström vid jordfel | A | 20 | 20 | 50 |
12 | Nominell motstå ström (topp) | kA | 80 | 63 | 50/40 |
13 | Kort tid tål ström (2s) | kA | 31.5 | 25 | 16 |
14 | Mekanism liv | Tider | 5000 | 2000 | 2000 |
