Vilka är de viktigaste övervägandena när man väljer högspänningsbrytare?

Valet av enHögspänningsbrytareär ett av de mest följdriktiga besluten en kraftsystemingenjör kommer att fatta. Det är inte en enkel upphandlingsövning; det är ett strategiskt val som påverkar säkerheten, tillförlitligheten och den ekonomiska prestandan för hela det elektriska nätverket i årtionden. En dåligt vald högspänningsbrytare kan leda till katastrofala utrustningsfel, långvariga strömavbrott och betydande ekonomiska förluster. Omvänt förbättrar en väl vald brytare systemets stabilitet, minimerar stilleståndstiden och ger en lång livslängd med hanterbara underhållskrav. Utmaningen är att urvalsprocessen innebär ett komplext samspel av elektriska, mekaniska, miljömässiga och ekonomiska faktorer. Den här artikeln ger ett strukturerat ramverk för att vägleda ingenjörer genom detta avgörande beslut, som bygger på årtionden av branscherfarenhet och praktisk fältkunskap.

Den här guiden kommer att dissekera urvalsprocessen och undersöka de väsentliga parametrarna som måste beaktas, från de grundläggande elektriska värderingarna till de avancerade funktionerna för tillståndsövervakning som nu finns tillgängliga. Vi kommer att utforska de dominerande teknologierna – SF6, vakuum och de framväxande ekoeffektiva alternativen – och diskutera deras respektive styrkor och svagheter för olika tillämpningar. Vi kommer också att ta itu med de praktiska verkligheterna för installation, drift och underhåll, för att säkerställa att den valda högspänningsbrytaren inte bara uppfyller de tekniska specifikationerna utan också överensstämmer med driftkapaciteten hos allmännyttan eller industrianläggningen. Genom att förstå de viktigaste övervägandena som beskrivs i den här artikeln kan ingenjörer fatta välgrundade, säkra beslut som säkerställer den långsiktiga integriteten hos deras kraftsystem. Vår fabrik klLugao Power Co., Ltd.har tillverkat högspänningsbrytare i över två decennier, och vi har sammanställt denna kunskap från vår omfattande erfarenhet av att tillhandahålla lösningar till kunder över hela världen.

Innehållsförteckning

• 1. Stiftelsen: Vilka är de kritiska elektriska betygen?
• 2. Teknikbeslutet: Vilket avbrytande medium är rätt för dig?
• 3. Miljö- och installationsöverväganden: Var kommer den att fungera?
• 4. Äganderättens ekonomi: bortom köpeskillingen
• 5. Framtidssäkrande: Hur kommer du att underhålla och övervaka brytaren?
• Oftay Ställda frågor (FAQ)
• Slutsats och nästa steg

1. Stiftelsen: Vilka är de kritiska elektriska betygen?

Föreställ dig en transformatorstationsingenjör med uppgift att uppgradera ett 145 kV ställverk. Projektet kräver en ny högspänningsbrytare för att skydda en kritisk transmissionsledning. I den befintliga infrastrukturen ingår en transformator klassad för 40 MVA och felnivån på bussen har beräknats till 40 kA. Urvalsprocessen börjar med en serie grundläggande elektriska värderingar som definierar brytarens förmåga. Dessa betyg är inte godtyckliga siffror; de är det matematiska uttrycket för strömbrytarens förmåga att fungera säkert och tillförlitligt inom kraftsystemets elektriska miljö. Ingenjören måste noggrant utvärdera varje klassificering för att säkerställa att den valda enheten inte är under- eller överspecificerad. Följande tabell visar de primära elektriska värdena och deras praktiska betydelse.

Märkspänningen är grunden för valet. Det är den maximala kontinuerliga spänningen som högspänningsbrytaren tål. För ett 145 kV-system måste brytaren vara klassad för minst 145 kV. Det är dock också viktigt att ta hänsyn till den maximala driftspänningen, som kan vara något högre än den nominella spänningen. Märkströmmen måste vara tillräcklig för att bära normal belastning, med en marginal för framtida tillväxt. Kortslutningsbrytströmmen är dock den mest kritiska säkerhetsklassificeringen. Den definierar den maximala felström som högspänningsbrytaren säkert kan avbryta. Om denna klassificering är för låg kan brytaren misslyckas katastrofalt i händelse av ett fel. På Lugao Power Co.,Ltd. erbjuder vi en rad högspänningsbrytare med olika kortslutningsbrytande kapaciteter för att matcha olika systemkrav, vilket säkerställer att enheten varken är överspecificerad eller underspecificerad.

TRV är kanske det mest subtila men lika viktiga betyget. När en brytare avbryter ett fel uppstår en spänningstransient över öppningskontakterna. Denna TRV kännetecknas av dess amplitud, stigningshastighet och frekvens. Högspänningsbrytaren måste vara konstruerad för att motstå TRV utan att tända ljusbågen igen. TRV bestäms av systemets impedans och den punkt på vågen där avbrottet inträffar. För en specifik tillämpning måste TRV beräknas eller erhållas från systemstudierna och jämföras med brytarens nominella TRV-förmåga. Vår fabriks ingenjörsteam tillhandahåller stöd för att bedöma dessa komplexa parametrar, och hjälper kunder att välja en högspänningsbrytare som är perfekt anpassad till de transienta egenskaperna hos deras specifika nätverk.

2. Teknikbeslutet: Vilket avbrytande medium är rätt för dig?

När de elektriska värdena har definierats står ingenjören inför ett grundläggande tekniskt beslut: vilken typ av avbrottsmedium ska högspänningsbrytaren använda? Marknaden domineras av tre huvudteknologier: SF6-gas, vakuum och olja. Oljebrytare är dock allt mer sällsynta i nya installationer och branschen utvecklar aktivt miljöeffektiva alternativ. Varje teknik har distinkta egenskaper som gör den lämplig för olika applikationer. Beslutet är inte bara en kostnadsfråga; det innebär att utvärdera prestanda, miljöpåverkan, underhållsbehov och installationens specifika driftsförhållanden. Låt oss undersöka var och en av nyckelteknologierna i detalj.

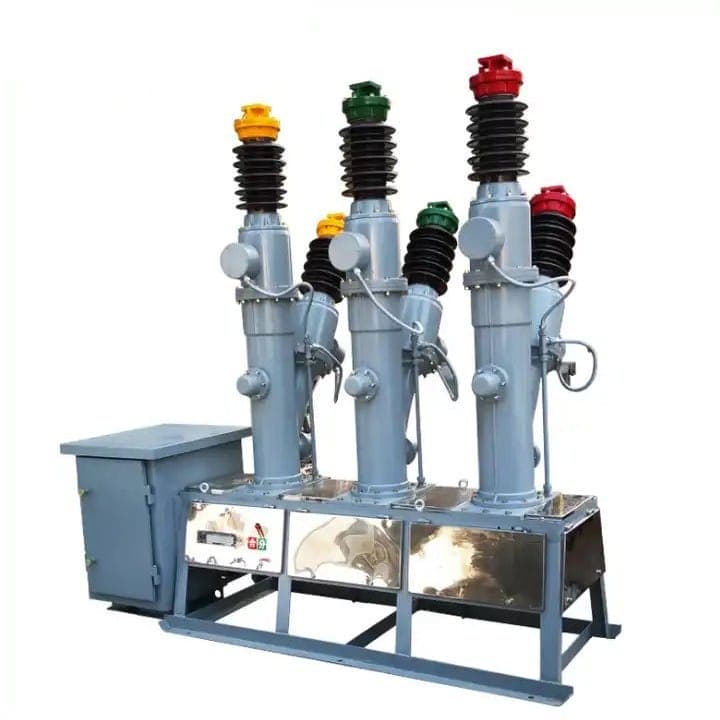

SF6 effektbrytareär den dominerande tekniken för högspänningstillämpningar (72,5 kV och högre). De använder svavelhexafluorid (SF6) gas som både isolerande och ljusbågsdämpande medium. SF6 är mycket elektronegativt, vilket innebär att det absorberar fria elektroner från ljusbågen, avjoniserar snabbt gapet och förhindrar bågåterslag. Denna egenskap gör SF6-brytare exceptionellt effektiva på att avbryta felströmmar, med hög strömförande kapacitet och korta avbrottstider. De är också kompakta och kräver mindre utrymme än andra tekniker. Men SF6 är en potent växthusgas med en global uppvärmningspotential (GWP) på 23 500 gånger så stor som CO2. Detta har lett till ökad granskning och bestämmelser om dess användning. Vår fabrik i Lugao har utvecklat en serie SF6 högspänningsbrytare med läckage på mindre än 0,1 % per år, vilket avsevärt minskar deras miljöpåverkan.

Vakuumbrytareär den dominerande tekniken för medelspänningstillämpningar (upp till 40,5 kV). De använder ett vakuum som avbrytande medium. När kontakterna delar, är ljusbågen begränsad i vakuumbrytaren. Bågen släcks vid den första strömmen noll eftersom vakuumet inte tillhandahåller någon ledande väg för ljusbågen att slå igen. Vakuumbrytare är mycket tillförlitliga, kräver mycket lite underhåll och är miljövänliga. De kan dock inte användas vid högre spänningar eftersom vakuumbrytarens dielektriska styrka är begränsad. De är också känsliga för överspänningar, t.ex. de som orsakas av byte av obelasta transformatorer. För högspänningstillämpningar är en enda vakuumbrytare otillräcklig, och flera brytare i serie skulle krävas, vilket ökar komplexiteten och kostnaden.

Miljöeffektiva alternativdyker upp som ett svar på SF6:s miljöhänsyn. Dessa tekniker använder gaser med mycket lägre GWP, såsom AirPlus (en blandning av kväve och syre med en spårmängd av en fluorketon) eller andra syntetiska gaser. Dessa gaser erbjuder liknande dielektrisk och bågsläckande prestanda som SF6 men med en GWP som är 100 till 2 000 gånger lägre. Detta är en betydande fördel för företag och industrier som försöker minska sitt koldioxidavtryck. Dessa alternativ är dock ännu inte lika utbredda som SF6, och de kan kräva större brytarkapslingar eller andra mekaniska konstruktioner. Vår fabrik utvecklar aktivt högspänningsbrytare med miljöeffektiva gaser, vilket säkerställer att våra kunder har en hållbar och miljömässigt ansvarsfull väg framåt.

Följande tabell ger en kortfattad sammanfattning av de viktigaste övervägandena för varje teknik.

3. Miljö- och installationsöverväganden: Var kommer den att fungera?

Den fysiska miljön i vilken en högspänningsbrytare kommer att installeras är en kritisk faktor vid valet. Samma brytare som fungerar felfritt i en klimatkontrollerad inomhustransformatorstation kan misslyckas i förtid i en kustmiljö med saltstänk, eller i en ökenmiljö med extrem värme och damm. Ingenjörer måste utvärdera miljöförhållandena på den föreslagna installationsplatsen och matcha dem till lämplig brytardesign. De viktigaste miljöfaktorerna att beakta är: omgivningstemperatur, luftfuktighet, höjd över havet, föroreningsnivå, seismisk aktivitet och förekomsten av frätande ämnen. Var och en av dessa faktorer kan avsevärt påverka högspänningsbrytarens tillförlitlighet och livslängd.

Temperaturär ett primärt bekymmer. Funktionsmekanismen, isoleringsgasen (vid SF6 eller miljöeffektiva alternativ) och isoleringens dielektriska egenskaper beror alla på temperaturen. SF6-gas kommer till exempel att smälta vid låga temperaturer (cirka -25°C vid 5 bar), vilket minskar dess isolerings- och avbrytningsförmåga. För att hantera detta är SF6-brytare installerade i kallt klimat utrustade med värmare och gasdensitetsövervakningssystem som upptäcker gastrycksfall orsakade av kondensering. På samma sätt kan extrem värme påskynda åldrandet av isoleringsmaterial och öka slitaget på mekaniska komponenter. Vår fabrik erbjuder högspänningsbrytare med ett brett utbud av driftstemperaturalternativ, inklusive kallväderspaket för installationer i arktiska förhållanden.

Höjd över havetär en annan viktig faktor. När höjden ökar minskar lufttrycket, vilket minskar luftens dielektriska styrka. För utomhusinstallationer över 1 000 meter ska isoleringsavstånden ökas. För SF6-brytare justeras gastrycket vanligtvis för att kompensera för det reducerade atmosfärstrycket.Föroreningarfrån industriområden, kustområden eller jordbrukszoner kan leda till en uppbyggnad av ledande föroreningar på isolatorerna, vilket ökar risken för yttre överslag. Detta åtgärdas genom att specificera isolatorer med ett högre krypavstånd, eller genom att applicera antikontaminationsbeläggningar. Vår fabrik i Lugao förser högspänningsbrytare med anpassningsbara isoleringsnivåer för att möta de specifika kraven för föroreningsklass på installationsplatsen.

Seismisk aktivitetmåste övervägas i områden som är utsatta för jordbävningar. Högspänningsbrytaren måste kunna motstå de dynamiska belastningar som genereras av en seismisk händelse. Det handlar om att designa stödstrukturen och säkerställa att brytarens mekaniska komponenter tål den påtvingade accelerationen. Korrosiva miljöer, som de som finns nära kustområden eller i kemiska anläggningar, kräver särskild uppmärksamhet vid materialval. Fästelement i rostfritt stål, korrosionsbeständiga beläggningar på kapslingen och noggrann tätning av alla komponenter är avgörande för att förhindra för tidigt fel. Genom att noggrant utvärdera dessa miljöfaktorer kan ingenjörer välja en högspänningsbrytare som inte bara är elektriskt lämplig utan också fysiskt robust nog att motstå påfrestningarna i dess driftsmiljö.

4. Äganderättens ekonomi: bortom köpeskillingen

Det ursprungliga inköpspriset för en högspänningsbrytare är ofta den mest synliga kostnaden, men det är bara en bråkdel av den totala ägandekostnaden under enhetens livslängd. En omfattande ekonomisk analys måste inte bara ta hänsyn till inköpspriset utan även installationskostnaden, de löpande underhålls- och driftskostnaderna samt kostnaden för eventuell bortskaffande eller utbyte. Att välja en brytare med en högre initialkostnad men lägre underhållskrav kan vara betydligt mer ekonomiskt på lång sikt. Omvänt kan valet av en billig brytare av låg kvalitet leda till frekventa fel, höga underhållskostnader och dyra stillestånd. Det ekonomiska beslutet måste baseras på en livscykelkostnadsanalys som speglar anläggningens specifika driftskontext.

Installationskostnaderkan variera avsevärt beroende på typ och design av högspänningsbrytaren. SF6-brytare kräver specialiserad gashanteringsutrustning och utbildad personal för installation, vilket ökar kostnaden. Vakuumbrytare är vanligtvis enklare att installera.Underhållskostnaderär en betydande del av livscykelkostnaden. SF6-brytare kräver periodiskt underhåll, inklusive kontroller av gastryck, kontaktslitage och mekanisk drift. Gashanteringsprocedurer måste följas strikt. Vakuumbrytare, däremot, är förseglade för livet och kräver mycket lite underhåll. Underhållsfrekvensen och kostnaden för reservdelar måste beaktas i den ekonomiska analysen.

Driftskostnaderinkluderar energiförlusterna i brytarens huvudkontakter, som vanligtvis är små men inte försumbara.Driftstopp kostarär kanske den viktigaste variabeln. I många branscher kan en timmes stillestånd kosta tiotusentals dollar i förlorad produktion. En mer pålitlig högspänningsbrytare, med lägre sannolikhet för fel, kan ge en betydande ekonomisk fördel genom att minska risken för kostsamma avbrott. För att hjälpa kunderna med denna analys har vår fabrik på Lugao Power Co.,Ltd. erbjuder en livscykelkostnadsbedömningstjänst, som ger en detaljerad jämförelse av den totala ägandekostnaden för olika brytaralternativ.

5. Framtidssäkrande: Hur kommer du att underhålla och övervaka brytaren?

Valet av en högspänningsbrytare är inte ett beslut som slutar när enheten är strömsatt. Brytarens långsiktiga prestanda och tillförlitlighet beror på en välplanerad underhålls- och övervakningsstrategi. Underhållskraven varierar beroende på teknik, men ett proaktivt tillvägagångssätt är avgörande för att säkerställa årtionden av tillförlitlig service. Trenden i branschen går mot tillståndsbaserat underhåll, som använder kontinuerlig övervakning av högspänningsbrytarens nyckelparametrar för att förutsäga när underhåll behövs, snarare än att förlita sig på ett fast schema. Detta tillvägagångssätt maximerar brytarens tillgänglighet och minimerar risken för oväntade fel.

Nyckelparametrar som bör övervakas inkluderar: driftmekanismens timing, kontaktrörelse och motstånd, SF6-gasdensitet och tryck, temperaturen på kritiska komponenter och den elektriska kretsens hälsa. Modern högspänningsbrytare kan utrustas med sensorer som kontinuerligt övervakar dessa parametrar och rapporterar dem till ett centralt styrsystem. Detta gör att underhållsteam kan identifiera problem tidigt, innan de blir allvarliga. Vår fabriks produkter för högspänningsbrytare är kompatibla med en rad tillståndsövervakningssystem, vilket gör det möjligt för våra kunder att implementera en tillståndsbaserad underhållsstrategi. Vi tillhandahåller också omfattande utbildning för underhållspersonal om inspektion, testning och reparation av vår utrustning.

Vanliga frågor (FAQ)

Fråga 1: Hur bestämmer jag rätt kortslutningsbrytningskapacitet för min applikation?

Svar: Kortslutningsbrytningsförmågan måste vara lika med eller större än den maximalt beräknade felströmmen vid brytarens installationspunkt. Detta bestäms av en detaljerad kraftsystemstudie som tar hänsyn till källorna till felström (generatorer, nät), impedansen hos transformatorer, transmissionsledningar och kablar och systemkonfigurationen. Studien kommer att ta fram ett värde för den symmetriska kortslutningsströmmen (kA) och X/R-förhållandet, som bestämmer den asymmetriska strömmen. Strömbrytarens märkström, som är ett symmetriskt värde, måste vara större än den beräknade symmetriska strömmen, och brytaren måste även kunna bryta den asymmetriska strömmen. Vårt ingenjörsteam på Lugao Power Co.,Ltd. kan hjälpa till med denna beräkning.

Fråga 2: Vad är skillnaden mellan en död tank och en strömbrytare?

Svar: I en högspänningsbrytare med död tank är brytaren inrymd i ett jordat metallhölje. Detta ger en klar säkerhetsfördel, eftersom högspänningen är innesluten och kapslingen har jordpotential. De är vanligtvis lättare att underhålla och erbjuder mer designflexibilitet för ytterligare utrustning som CT. I en strömförande tankbrytare är brytaren placerad på hög spänning, och tanken är inte jordad. Strömbrytare är lättare och har lägre dielektriska förluster, vilket gör dem mer effektiva för vissa applikationer. Valet beror på den specifika transformatorstationens design och verkets tekniska filosofi.

Fråga 3: Hur väljer jag mellan en SF6-brytare och ett miljöeffektivt alternativ?

Svar: Valet beror på applikationens krav och operatörens miljöprioriteringar. SF6-brytare har en bevisad meritlista med hög tillförlitlighet och utmärkt avbrottsförmåga, och de finns tillgängliga för alla spänningsnivåer. Miljöeffektiva alternativ, som AirPlus, erbjuder en betydligt lägre GWP, vilket gör dem attraktiva för organisationer som är engagerade i hållbarhet. Dessa alternativ kan dock ha en högre initial kostnad och kanske inte är tillgängliga för alla spänningsnivåer. Vår fabrik på Lugao Power Co.,Ltd. erbjuder både SF6 och miljöeffektiva alternativ, vilket gör att våra kunder kan göra ett val som balanserar prestanda, kostnad och miljöansvar.

Fråga 4: Vilken betydelse har transientåterställningsspänningen (TRV) vid val av strömbrytare?

Svar: TRV är spänningen som visas över kontakterna på högspänningsbrytaren omedelbart efter att ljusbågen bryts. TRV:n kan vara komplex, med hög stigningshastighet och toppvärde, och det beror på systemets induktans och kapacitans. Högspänningsbrytaren måste kunna motstå TRV utan att slå igen. Detta är en kritisk faktor för att bestämma avbrottsförmågan, särskilt för brytare placerade nära transformatorer eller reaktorer. Vår fabriks ingenjörsteam kan hjälpa till att bedöma TRV-kraven för din specifika applikation och välja en brytare med lämplig klassificerad TRV-kapacitet.

Fråga 5: Hur ofta behöver en högspänningsbrytare underhållas?

Svar: Underhållsfrekvensen beror på typen av brytare och driftsförhållandena. SF6-brytare kräver vanligtvis inspektion och underhåll med intervaller på 5-10 år, beroende på tillverkarens rekommendationer och antalet operationer. Underhållet inkluderar kontroll av gasdensitet, kontaktslitage och manövermekanism. Med integrationen av tillståndsövervakningssystem kan vi övergå till ett tillståndsbaserat underhållssätt, där underhåll endast utförs när övervakningsdata indikerar behov.

Slutsats: Att göra rätt val för en pålitlig framtid

Att välja rätt högspänningsbrytare är ett avgörande tekniskt beslut som påverkar kraftsystemets säkerhet, tillförlitlighet och ekonomiska prestanda i årtionden. Genom att noggrant överväga elektriska klassificeringar, teknikalternativ, miljöfaktorer, livscykelkostnader och underhållsstrategier kan ingenjörer göra välgrundade val som säkerställer den långsiktiga integriteten hos deras nätverk. Beslutet kräver en djup förståelse för applikationens krav och en grundlig utvärdering av de tillgängliga alternativen. På Lugao Power Co.,Ltd., är vi fast beslutna att stödja våra kunder genom hela urvalsprocessen, tillhandahålla expertvägledning, pålitliga produkter och omfattande support efter försäljning.

Vi inbjuder dig att lära dig mer om vårt omfattande utbud av högspänningskretsbrytare och att kontakta vårt ingenjörsteam för en konsultation om din specifika applikation. Vår erfarenhet, i kombination med ett engagemang för kvalitet och innovation, säkerställer att du får en lösning som passar dina behov perfekt.Kontakta Lugao Power Co.,Ltd. i dagför att upptäcka hur vi kan hjälpa dig att skydda och optimera ditt elsystem.
