24KV inomhustyp frånkopplingsbrytare

LiuGao är stolt över att vara en specialiserad tillverkare av 24KV frånkopplingsbrytare för inomhustyp. Högspänningsbrytaren GN19-12(C) inomhus är noggrant utformad för kraftsystem som arbetar med en märkspänning på 12kV med AC 50/60Hz. Dess design innehåller den manuella mekanismen CS6-1, som tjänar det specifika syftet att bryta och skapa kretsar under tomgångsförhållanden. Med ytterligare variationer såsom föroreningstyp, höghöjdstyp och effektindikerande typ, är denna switch skräddarsydd för att möta olika miljö- och driftskrav, vilket säkerställer optimal prestanda och anpassningsförmåga i olika miljöer.

Skicka förfrågan

Produktbeskrivning

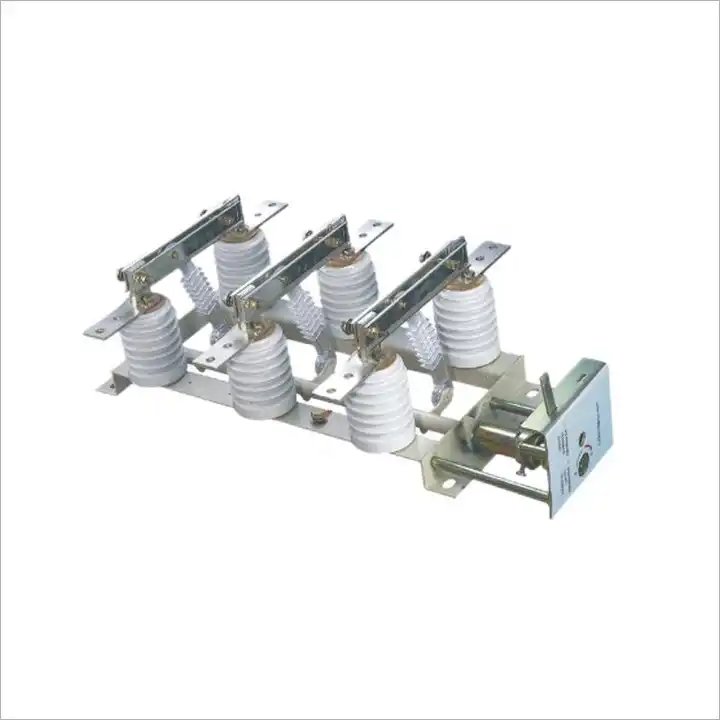

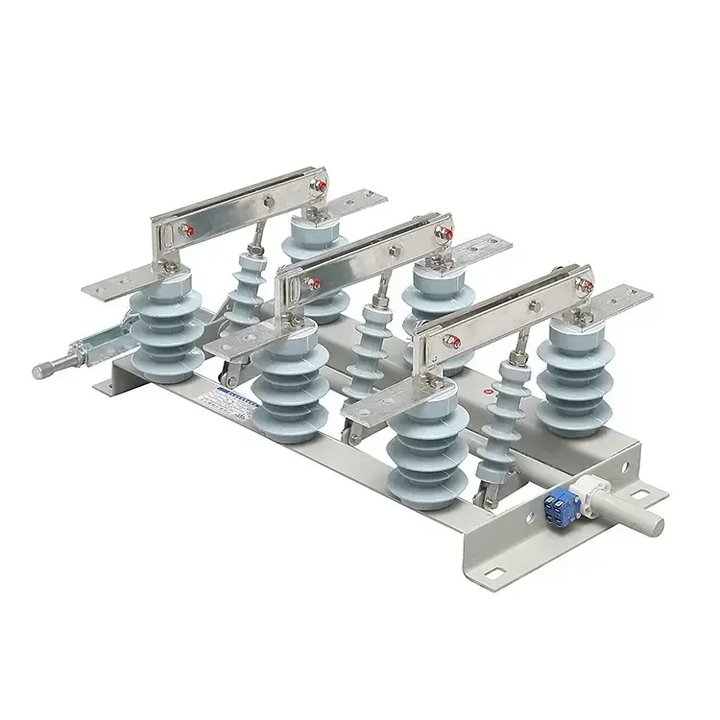

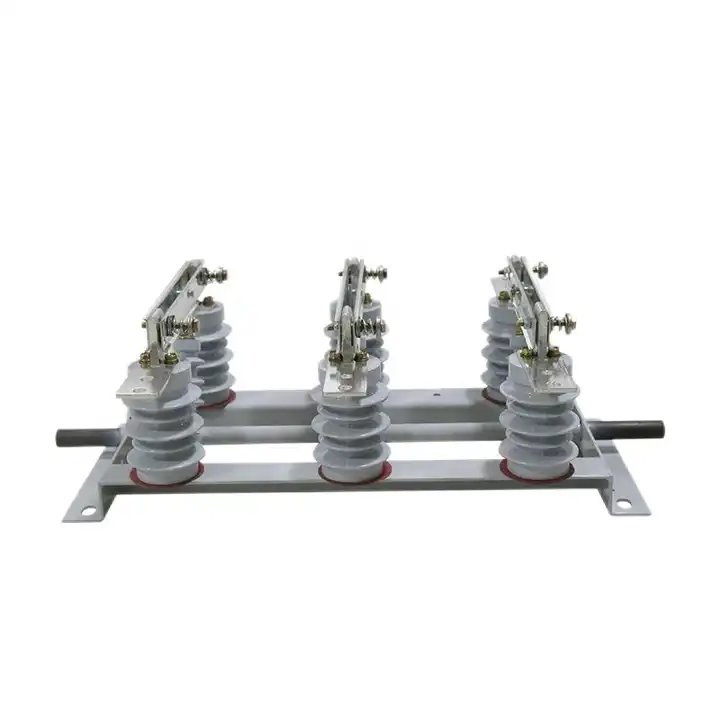

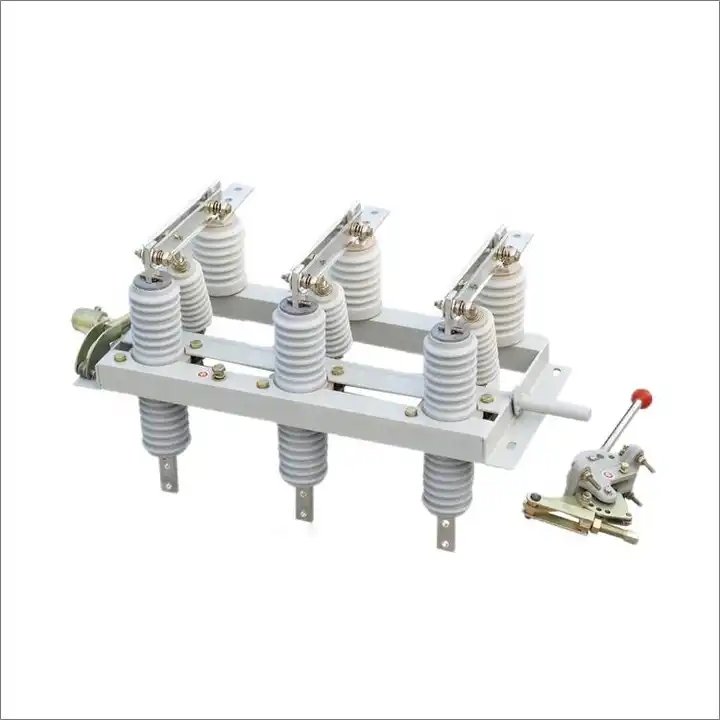

Liugao är en leverantör av 24KV frånkopplingsbrytare för inomhustyp. GN19-12/400, 630, 1000, 1250 typ inomhusfrånskiljare har en ledande del som är fäst vid basen med två pelarisolatorer för varje fas. (GN19-12C/400, 630, 1000, 1250 typ har en pelarisolator och en isolator av porslinshölje.) De tre faserna är anordnade parallellt och den ledande delen består av statiska kontakter av kontaktknivar och kontakthållare (eller ledande stavar) . Varje fas av kontaktkniven är ansluten till mitten av bindningsisolatorn, med bindningsisolatorn installerad på spindelns bas. Spindeln är kopplad till vevstaken (tillhandahålls av användaren) och CS6-1-typ rörlig mekanism genom handtaget.

Anslutningskontaktkniven är konstruerad av två slitsade kopparplattor, vilket förbättrar både värmeavledningsytan och den mekaniska styrkan. Denna design sänker bottentemperaturen och förbättrar den dynamiska stabiliteten hos inomhusfrånskiljaren. Ena änden av kontaktkniven är fäst vid kontaktblocket (eller på den ledande stången) med en bult (bil från Shaw). GN19-12/1000, 1250 har installation av en magnetisk låsplatta, som tjänar till att öka attraktionen mellan de två spårkontaktknivarna under en stor kortslutningsström. GN19-12/400, 630 inomhusfrånskiljare har en liten strömgräns, vilket eliminerar behovet av en magnetisk låsplatta.

24KV inomhustyp frånkopplingsbrytare Driftmiljö

Omgivningstemperatur: -25°C ~ +40°C;

Höjd: ≤1000m;

Relativ luftfuktighet: dagligt medelvärde ≤95 %, månadsmedelvärde ≤90 %;

Jordbävningsintensitet: ≤8 nivå;

Installationsplatser: ingen brand, explosionsrisk, allvarlig smuts, kemisk korrosion eller kraftig vibration.

24KV inomhustyp frånkopplingsbrytare Produktegenskaper

Typ	Märkspänning (kV)	Märkström (A)	4s termisk stabilitetsström (kA)	Dynamisk stabilitetsström (kA)
GN19-12/400-12,5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31,5		1000	31.5	80
GN19-12/1250-31,5		1250	31.5	80
GN19-12C/400-12,5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31,5		1000	31.5	80
GN19-12C/1250-31,5		1250	31.5	80
