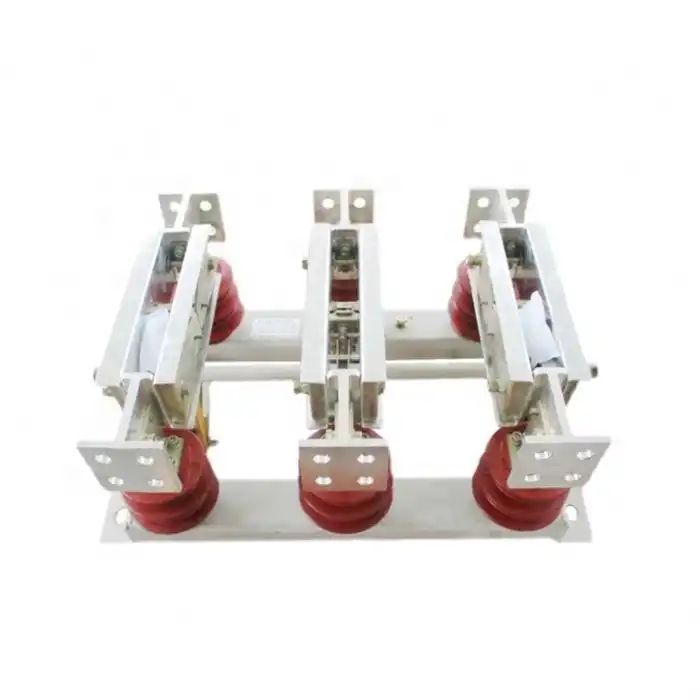

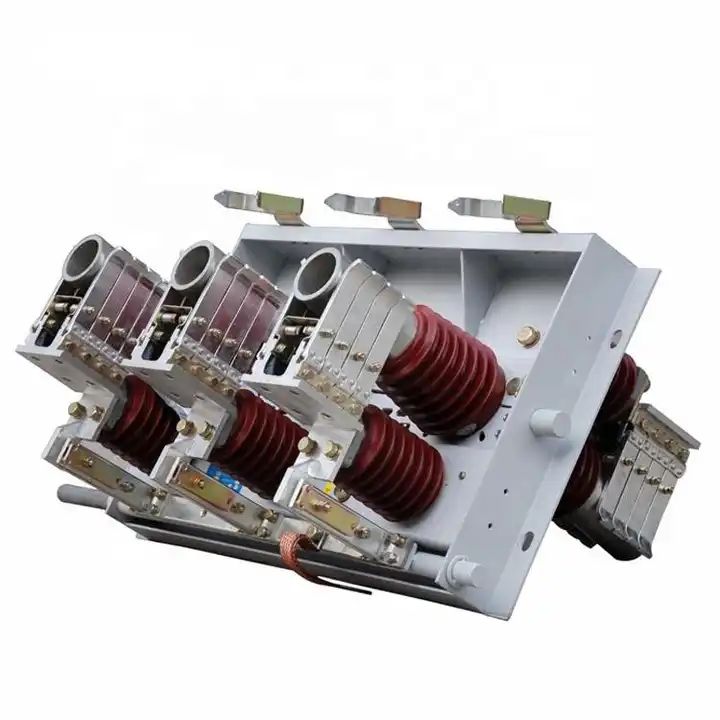

15KV frånskiljare för inomhustyp

LuGao står som en dedikerad 15KV inomhustypsfrånskiljare tillverkare. GN22-12(C) frånskiljare är ett inomhushögspänningsställverk designat för användning i kraftsystem med trefas AC 50Hz och en märkspänning på 12kV. Dess primära funktion är att ansluta, koppla bort eller byta ledningar under spänningsförhållanden när det inte finns någon belastning på utrustningen.

Skicka förfrågan

Produktbeskrivning

Lugao är en leverantör av 15KV frånskiljare för inomhustyp. GN22-12 högspänningsfrånskiljare inomhus är lämplig för en märkspänning på 10kV, trefas AC 50Hz och används i högspänningsställverk inom kraftsystemet som en strömbrytare under spänningsförhållanden utan belastning. Switchen har en ny, rimlig och unik strukturell design. Den använder en tvåstegslåsningsmetod som ger utmärkt dynamisk och termisk stabilitet med låg manöverkraft. Användningen av epoxiharts, isolatorer och silverpläterade borstar, tillsammans med nya material och processer, säkerställer god ledningsförmåga, kompakt storlek och låg vikt. De utgående terminalerna underlättar enkel anslutning med vakuumbrytare och oljebrytare, vilket minskar volymen på kopplingsskåpen, minimerar övergångsskarvar och sänker kostnaderna.

15KV inomhustyp frånskiljare Driftmiljö

Installationsmetod: sidomonterad, mittmonterad

Omgivande lufttemperatur: övre gräns +40C, nedre gräns -30C; ;

Höjd: ≤2000m (om höjden behöver ökas bör den nominella isoleringsnivån ökas i enlighet därmed);

Vindtryck: inte mer än 700Pa (motsvarande vindhastighet på 34m/s);

Amplitud: jordbävningsintensitet 8 grader;

Kontamineringsnivå: Klass I;

Maximal daglig temperaturskillnad: inte mer än 25C.

15KV inomhustyp frånskiljare Specifikation

punkt		enhet	data
märkspänning		kV	12
nominell frekvens		Hz	50
märkström		A	1600~2000	2500~3150
nominell kort tid tål ström		kA	40	50
nominell toppmotståndsström		kA	100	125
nominell kortslutningstid		s	4
nominell isoleringsnivå	1 min effektfrekvens tål spänning	kV	pol till pol och pol till jord 42 brott 40
	blixtimpuls tål spänning (topp)	kV	mellan pol och pol till jord 75 brott 85
