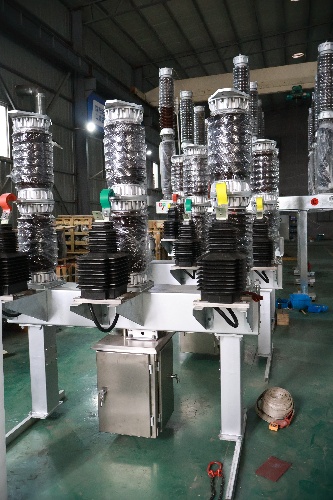

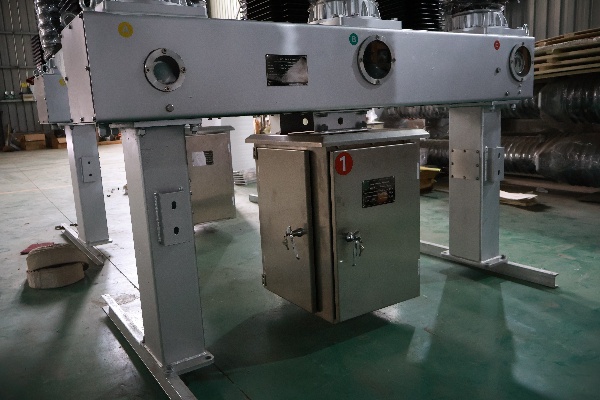

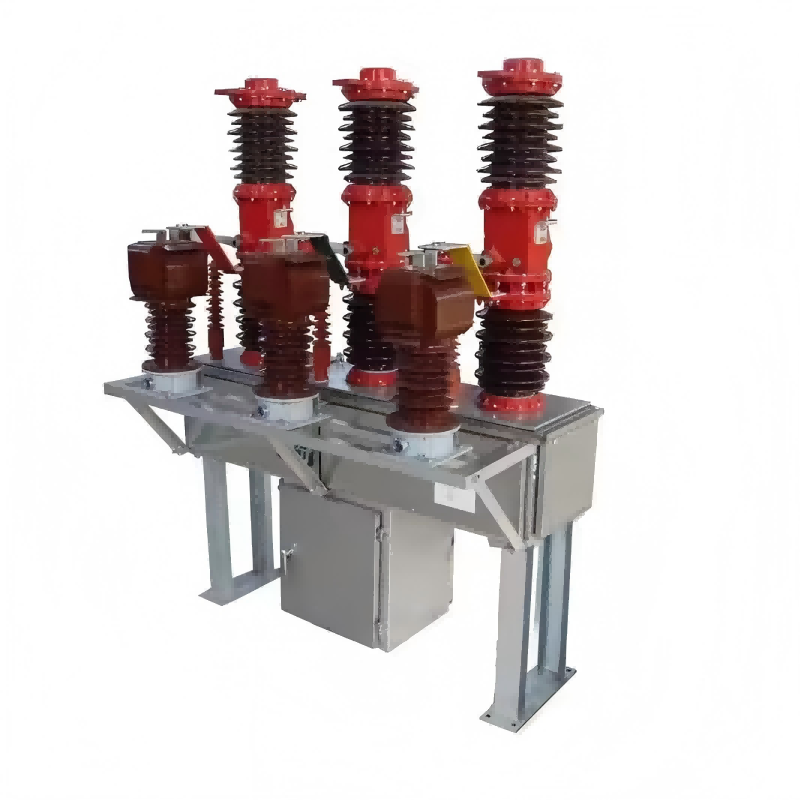

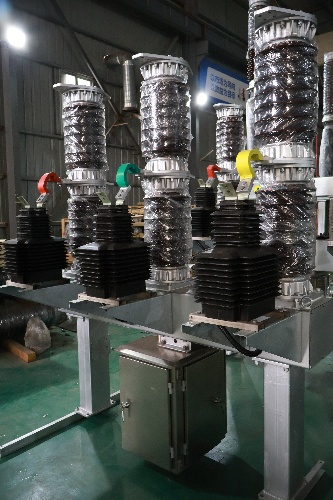

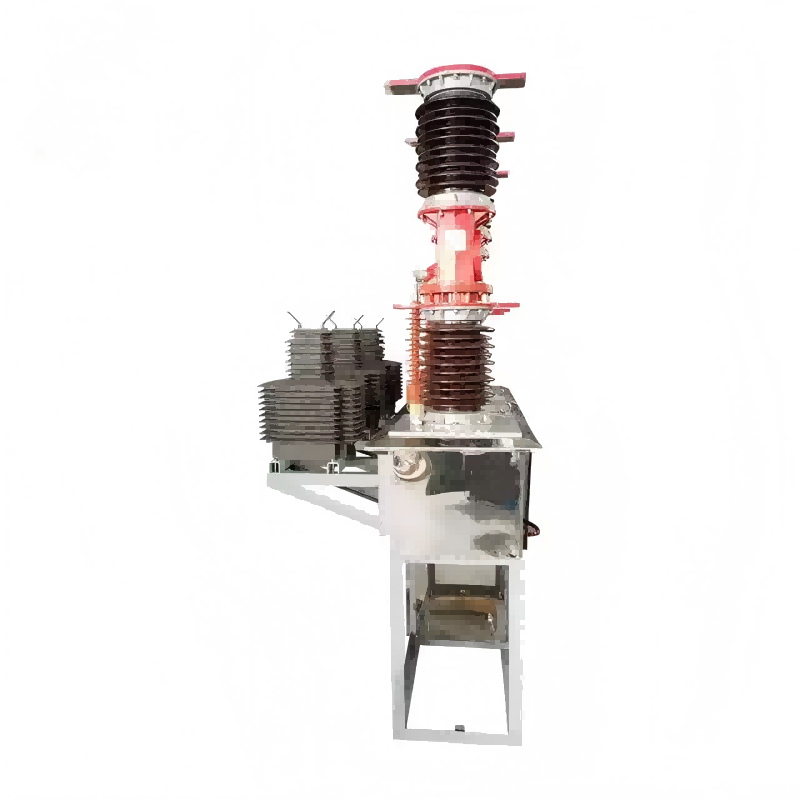

Trefas högspänning 35kV 40,5 kV vakuumbrytare med transformator

Lugaos oberoende utvecklade och producerade trefas högspänning 35kV 40,5 kV vakuumbrytare med transformator är lämplig för distributionsnätverk mellan staden, vilket säkerställer säker drift av kraftnätet och ger kortslutningsskydd. Den har god tätningsprestanda och är lätt att installera och underhålla. Det har berömts av kunder hemma och utomlands.

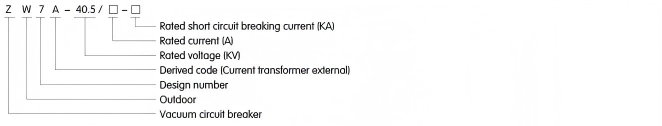

Modell:ZW7-40.5

Skicka förfrågan

Produktbeskrivning

Produktintroduktion

ZW7-40.5-serien utomhus högspänningsvakuumbrytare är utformade för användning i trefas kraftsystem som arbetar vid 50 Hz och en nominell spänning på 40,5 kV. De används för att koppla bort och ansluta lastström, överbelastningsström och kortslutningsström.

Specifikation

Inga.	Beskrivning			enhet	data
1	Betygsspänning			Kv	40.5
2	Nominell isoleringsnivå	1 min strömfrekvens tål spänning	Torrtest	Kv	95
		1 min strömfrekvens tål spänning	Våt test		80
		Blixtimpuls tål spänning (topp)			185
3	Nominell ström			A	1250 ； 1600 ； 2500
4	Klassad kortslutning Breaking Current			De	20 ； 25 ； 31,5
5	Driftssekvens				O-0.3S-Co-180s-Co
6	Klassad kortslutning Breaking Current Cycle			anfall	12
7	Klassad kortslutningsström (toppvärde)			De	50; 63; 80
8	Klassad topp tål ström			De	50; 63; 80
9	Klassad kortslutning tål ström			De	20; 25; 31,5
10	Nominell kortslutning			S	4
11	Kontaktöppningsavstånd			Mm	22 ± 2
12	Kontaktöppningsavstånd			Mm	4 ± 1
13	Genomsnittlig resehastighet			M/s	1,5 ± 0,2
14	Genomsnittlig stängningshastighet			M/s	0,7 ± 0,2
15	Kontakta stängningstid			MS	≤2
16	Tre-fas huvudbrytare (SUB) växlingssynkroniseringstidsskillnad			MS	≤2
17	Stängningstid			MS	≤150
18	Resetid			MS	≤60
19	Mekanisk livslängd			anfall	10000
20	Nominell driftsspänning - Auxiliary Circuit			V	DC110 / 220 AC110 / 220
21	DC -motstånd för varje faskrets (exklusive transformatorn)			baby	≤100
22	Vikt			Kg	800
