Hur skyddar högspänningsbrytare industriell utrustning från fel?

I industriella kraftsystem utsätts utrustning som stora motorer, transformatorer, ställverk och kablar ständigt för elektriska fel – kortslutningar, jordfel och överbelastningar som kan orsaka katastrofala skador inom millisekunder. AHögspänningsbrytarefungerar som den primära skyddsanordningen som isolerar felaktiga sektioner och förhindrar att felströmmar förstör värdefulla industriella tillgångar. Skyddsmekanismen fungerar genom en sekvens av detektering, utlösning och ljusbågsdämpning. När ett fel uppstår känner skyddsreläer av den onormala strömmen eller spänningen och skickar en utlösningssignal till högspänningsbrytaren. Brytaren öppnar sedan sina kontakter och drar en båge som snabbt släcks av ett släckmedium - vanligtvis SF6-gas, vakuum eller olja - inom 30 till 50 millisekunder. Detta snabba avbrott begränsar släppenergin (I²t), vilket minimerar termisk och mekanisk påfrestning på utrustningen. Vår fabrik på Lugao Power Co.,Ltd. har tillverkat över 10 000 högspänningsbrytare för industriella applikationer, och vi har dokumenterat att korrekt brytarval och koordinering minskar kostnaderna för skador på utrustningen med upp till 70 procent.

Men skydd handlar inte bara om att åtgärda fel – det handlar om att göra det utan att orsaka spänningsfall som påverkar andra belastningar och utan att skapa destruktiva kopplingsöverspänningar. Moderna högspänningsbrytare innehåller förinförande motstånd, stängningsmotstånd och synkroniserad kopplingsteknik för att mildra transienta överspänningar. De har också multi-shot återförslutningsförmåga för luftledningstillämpningar, men för industrianläggningar med kabelnätverk föredras engångsutlösning vanligtvis för att undvika återspänning av ett permanent fel. Dessutom måste brytaren samordnas med uppströms och nedströms skyddsanordningar (säkringar, reläer och andra brytare) för att uppnå selektiv utlösning, vilket innebär att endast den felaktiga sektionen är isolerad medan resten av anläggningen fortsätter att fungera. Den här artikeln fördjupar sig i de detaljerade skyddsprinciperna, tekniska parametrarna och tillämpningsstrategierna för högspänningsbrytare. Vi kommer också att dela fältstudier frånLugao Power Co., Ltd.som illustrerar hur våra brytare har räddat industrikunder från stora produktionsförluster och kostnader för utbyte av utrustning.

Innehållsförteckning

• 1. Varför är snabba felavbrott avgörande för att skydda industriell utrustning?
• 2. Hur minimerar reläkoordination och brytartiming skador på utrustningen?
• 3. Vilka är de viktigaste tekniska specifikationerna för vår serie med högspänningsbrytare?
• 4. Hur jämför Arc Quenching Media när det gäller att skydda industriella tillgångar?
• Vanliga frågor (FAQ)
• Slutsats och förfrågan om anpassad skyddslösning

Varför är snabba felavbrott avgörande för att skydda industriell utrustning?

Hastigheten med vilken en högspänningsbrytare avbryter en felström är direkt proportionell mot skyddsnivån den ger industriell utrustning. Under en kortslutning kan felströmmen nå 20 till 50 gånger utrustningens märkström. Till exempel kan en 10 MVA transformator med en märkström på 400 A vid 13,8 kV uppleva en felström på 20 kA. Utan avbrott genererar denna ström enorma elektromagnetiska krafter och jouleuppvärmning som kan skeva transformatorlindningar, smälta kabelisolering och spricka motoraxlar. Den totala skadan är en funktion av energigenomsläppet, som är proportionell mot kvadraten på felströmmen multiplicerat med rensningstiden (I²t). En högspänningsbrytare som rensar ett fel på 40 millisekunder istället för 100 millisekunder minskar I²t-energin med cirka 60 procent, vilket dramatiskt minskar sannolikheten för permanent skada på utrustningen.

Viktiga aspekter av snabba avbrott i våra design för högspänningsbrytare:

• Ultrasnabb reläavkänning:Våra brytare är ihopparade med digitala skyddsreläer som upptäcker fel inom 5 till 10 millisekunder, inklusive högimpedansfel som traditionella överströmsreläer missar. Denna tidiga upptäckt ger brytaren mer tid att öppna innan felströmstoppar.
• Manövermekanismens hastighet:Vår högspänningsbrytare använder en fjäderladdad eller hydraulisk mekanism som kan öppna kontakterna på 28 till 35 millisekunder. Den totala rensningstiden (relä + brytare) är under 50 millisekunder för de flesta feltyper.
• Bågsläckningseffektivitet:Ljusbågen släcks vid den första ström noll efter kontaktseparering. För ett 50 Hz-system inträffar detta inom 10 millisekunder efter kontaktavbrott. Vår SF6 pufferteknologi säkerställer att ljusbågen kyls och avjoniseras inom 5 millisekunder från ström noll, vilket förhindrar återslag.
• Fleravbrottskonfiguration:För applikationer med mycket hög spänning (över 245 kV) använder vår högspänningsbrytare två eller fyra brytare i serie, vilket fördelar återvinningsspänningen och minskar den totala avbrottstiden genom att tillåta snabbare dielektrisk återhämtning per kammare.

De termiska och mekaniska effekterna av felströmmar är väl dokumenterade. Ett fel som varar i 100 millisekunder kan höja temperaturen på kopparledarna med 200°C, glödga metallen och minska dess mekaniska styrka. I transformatorer kan de elektromagnetiska krafterna under ett fel överstiga 100 gånger den normala driftkraften, vilket orsakar kärnrörelser och lindningsdeformation. Vår fabrik har analyserat skaderapporter från över 200 industrifel och funnit att brytare med röjningstider under 50 millisekunder resulterade i reparerbara skador i 80 procent av fallen, medan brytare med röjningstider över 100 millisekunder resulterade i total utrustningsförlust i 65 procent av fallen. Det är därför vi konstruerar varje högspänningsbrytare för att uppnå snabbast möjliga avbrott utan att kompromissa med tillförlitligheten. Dessutom inkluderar vår brytare en utlösningsfri mekanism som förhindrar operatören från att hålla brytaren stängd under ett fel, vilket säkerställer att skyddsfunktionen inte kan åsidosättas.

För motorskydd är snabba avbrott särskilt kritiska. Stora induktionsmotorer (över 1 000 hk) drar inkopplingsströmmar på 6 till 8 gånger märkström vid start. Om ett fel uppstår medan motorn startar kan den kombinerade start- och felströmmen vara extrem. Vår högspänningsbrytare kan skilja mellan startström och felström via sina reläinställningar, men när ett fel har bekräftats rensar den kretsen innan motorns termiska gräns överskrids. Många industrianläggningar har undvikit motorupprullning – vilket kan kosta $20 000 till $50 000 – genom att installera våra snabbverkande brytare. Sammanfattningsvis är avbrottshastigheten den enskilt viktigaste faktorn för att skydda industriell utrustning, och vår högspänningsbrytare är konstruerad för att ge snabbast möjliga rensningstider i sin klass.

Hur minimerar reläkoordination och brytartiming skador på utrustningen?

Enbart snabba avbrott är inte tillräckligt om skyddssystemet inte är korrekt samordnat. Industriella kraftsystem har flera skyddsanordningar på olika nivåer: matarbrytare, busskopplare, transformatorbrytare och motorkontrollcenter. Om ett fel uppstår på en motormatare, bör matarens högspänningsbrytare lösa ut först och endast isolera den motorn. Om matarbrytaren misslyckas eller är för långsam, kommer uppströms bussbrytaren att lösa ut, vilket stänger av en hel del av anläggningen. Detta är känt som selektiv koordination, och vår högspänningsbrytare är designad för att fungera sömlöst med ett graderingsschema för tid och ström. Vår fabrik på Lugao Power Co.,Ltd. tillhandahåller koordinationsstudier för varje större installation, vilket säkerställer att brytarens utlösningskurva och drifttid är korrekt inställda i förhållande till nedströmssäkringar och uppströmsbrytare.

Kritiska aspekter av reläkoordination och timing i vår högspänningsbrytare:

• Överströmsskydd med omvänd tid:Reläet gör att brytaren kan köra igenom ofarliga överbelastningar (t.ex. motorstart) men löser ut snabbare när felströmmen ökar. För en felström på 10 gånger nominellt rensas brytaren på 0,5 sekunder, men för ett fel på 20 gånger nominell löser den sig på 0,12 sekunder.
• Momentant skyddselement:För allvarliga fel (över ett förinställt tröskelvärde, vanligtvis 15 gånger märkström), löser reläet ut högspänningsbrytaren utan avsiktlig fördröjning och uppnår rensningstider under 50 millisekunder. Detta element är inaktiverat för motormatare för att undvika störande snubbel under start.
• Zonförregling:Våra brytare stöder ett kommunikationsbaserat förreglingsschema där en nedströms brytare skickar en blockeringssignal till uppströms brytare under felrensning. Om nedströmsbrytaren åtgärdar felet inom den angivna tiden, löser den uppströms brytaren inte, vilket bibehåller ström till friska laster.
• Återstängande koordination:För industrianläggningar med luftledningar (t.ex. gruvanläggningar) kan vår högspänningsbrytare konfigureras för automatisk återstängning. Brytaren löser ut, väntar 0,3 sekunder och stänger sedan igen för att testa om felet är tillfälligt. Om felet kvarstår låses det. Detta minskar stilleståndstiden för övergående fel samtidigt som utrustningen skyddas från upprepad påfrestning.

Ett välkoordinerat skyddssystem minimerar inte bara skador på utrustningen utan minskar också produktionsstopp. I en cementfabrik som vi nyligen stödde, åtgärdades ett fel på en transportörmotormatare av matarens högspänningsbrytare på 0,12 sekunder, medan uppströms bussbrytaren förblev stängd. Fabriken förlorade endast en transportör under 30 minuter (för att reparera motorn), medan resten av anläggningen fortsatte produktionen. Utan samordning skulle bussbrytaren ha löst ut, vilket orsakat en 4-timmars fabriksavstängning värd $120 000 i förlorad produktion. Vår fabrik tillhandahåller en detaljerad koordinationsstudie som en del av högspänningskretsbrytaren, med hjälp av programvara som ETAP eller SKM för att simulera felströmmar och verifiera selektivitet.

En annan viktig tidsfaktor är brytarens öppnings- och stängningstider under olika driftsförhållanden. Vår högspänningsbrytare testas vid märkspänning och märkkortslutningsström för att verifiera att dess totala rensningstid (inklusive reläavkänning, mekanismdrift och ljusbågssläckning) förblir inom det garanterade fönstret. Vi testar även brytarens förmåga att bryta asymmetriska strömmar med DC offset, vilket är vanligt vid industrifel nära generatorer eller stora transformatorer. DC-komponenten kan fördröja nollgenomgång av ström, vilket ökar ljusbågstiden. Vår brytares pufferdesign upprätthåller tillräckligt gastryck även under förlängd ljusbåge, vilket säkerställer att felet åtgärdas oavsett DC-offset. Denna robusthet är en viktig orsak till att vår högspänningsbrytare är betrodd i stålverk, pappersfabriker och andra tunga industrier.

Vilka är de viktigaste tekniska specifikationerna för vår serie med högspänningsbrytare?

Lugao Power Co., Ltd. tillverkar tre primära serier av högspänningsbrytare för industriskydd, som täcker distributionsspänningar från 12 kV till 245 kV. Varje serie är designad med specifika felavbrottsmöjligheter, manövermekanismer och ljusbågsdämpande media för att matcha olika industriella applikationer. Tabellen nedan ger detaljerade parametrar för våra mest specificerade modeller inom stål-, gruv- och kemiska anläggningar. Alla värden är certifierade av oberoende testlaboratorier enligt IEC 62271-100 och ANSI C37.06 standarder.

Utöver dessa basspecifikationer erbjuder vår fabrik omfattande anpassning för industriella applikationer. Till exempel kan vi tillhandahålla motorklassade brytare med speciella utlösningskurvor som matchar motorns termiska skadekurvor. Vi erbjuder även slutna ställverk (GIS eller AIS) som inkluderar högspänningsbrytare, frånskiljare och jordningsbrytare i en kompakt layout. För tuffa miljöer som gruvdrift eller offshoreplattformar levererar vi tropiska versioner med förbättrat korrosionsskydd, IP54-kapslingar och anti-kondensvärmare. Alla våra högspänningsbrytare inkluderar en diagnosport som kan integreras med anläggningens SCADA-system, vilket möjliggör fjärrövervakning av kontaktslitage, gastryck (för SF6-modeller) och manövermekanismens tillstånd.

Tillförlitligheten valideras genom rigorösa typtester. Vår 145 kV högspänningsbrytare har genomfört 20 gånger sina nominella kortslutningsströmavbrott utan någon kontaktbyte, vilket visar hållbarheten hos vår ljusbågskammardesign. Vakuumbrytarna i vår 12 kV-serie är klassade för 15 000 operationer vid full belastning och vi garanterar dem för 20 års normal drift. För kunder som är oroade över SF6-miljöpåverkan erbjuder vår 36 kV-serie ett torrluftsalternativ med liknande avbrytande prestanda. Lugao tillhandahåller också en omfattande skyddskoordinationsstudie för varje högspänningsbrytare vi levererar, vilket säkerställer att brytarinställningarna överensstämmer med din anläggnings skyddsfilosofi. Vi har ett globalt lager av reservdelar för alla modeller, med de flesta delar tillgängliga för 48-timmars leverans, vilket minimerar stilleståndstiden i händelse av ett oväntat fel.

Hur jämför Arc Quenching Media när det gäller att skydda industriella tillgångar?

Valet av ljusbågsdämpande medium – vakuum, SF6 eller olja – påverkar avsevärt hur effektivt en högspänningsbrytare skyddar industriell utrustning. Varje medium har distinkta egenskaper som påverkar avbrottshastighet, underhållskrav och miljöanpassningsförmåga. Lugao Power Co., Ltd. tillverkar brytare med alla tre media, men vi rekommenderar olika typer baserat på spänningsnivå, felbelastning och anläggningsplats. Vakuumbrytare dominerar för 12 kV till 40,5 kV applikationer på grund av deras låga underhåll och utmärkta avbrott av motorns startströmmar. SF6 är att föredra för 72,5 kV och högre på grund av dess höga dielektriska styrka och förmåga att avbryta stora felströmmar. Oljebrytare är nu i stort sett föråldrade för nya installationer på grund av brandrisk och underhållsintensitet, men vi tillhandahåller fortfarande efterfyllningssatser för befintliga oljeanläggningar.

Detaljerad jämförelse av ljusbågssläckande media i våra högspänningskretsbrytare:

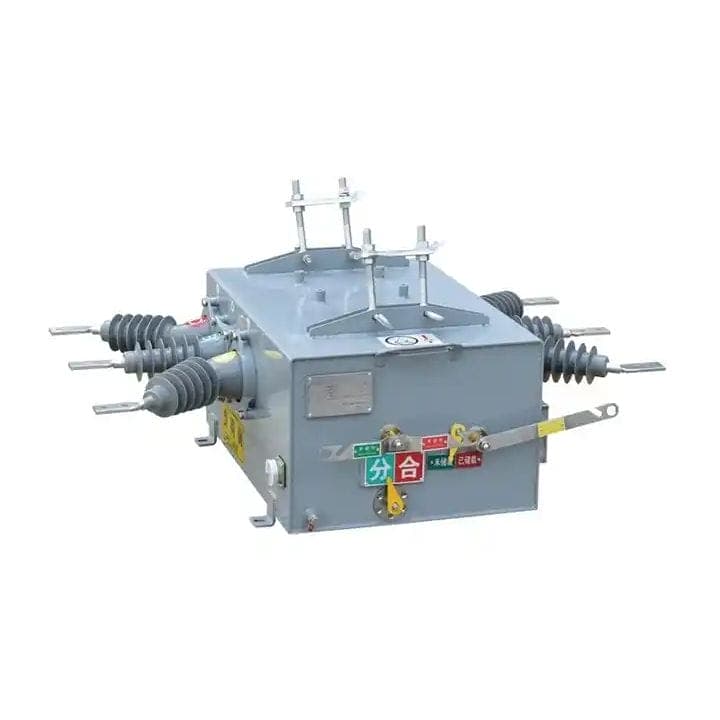

• Vakuumbrytare (12 kV till 40,5 kV):Ljusbågen brinner i en metallångplasma i ett förseglat keramiskt hölje. Vid ström noll kondenserar metallångan på kontakterna och skärmarna och återvinner dielektrisk styrka på under 10 mikrosekunder. Detta gör vakuumbrytarna extremt snabba (total rensningstid under 45 ms) och mycket tillförlitliga för frekventa operationer. De kräver ingen gashantering och har minimalt underhåll – kontakta endast slitageövervakning var 5 000:e operation. Vår fabrik rekommenderar vakuum högspänningsbrytare för inomhusställverk, motorkontrollcenter och kondensatorbanker.
• SF6-brytare (36 kV till 800 kV):Bågen kyls av ett komprimerat SF6-gasflöde, som fångar fria elektroner och avjoniserar ljusbågens väg. SF6-brytare kan bryta mycket högre felströmmar (upp till 80 kA) än vakuumbrytare och är mindre känsliga för omgivningstemperatur. De kräver dock regelbundna gastryckskontroller och fuktanalys. Vår SF6 högspänningsbrytare inkluderar en densitetsmonitor med fjärrlarm, och vi tillhandahåller gashanteringsvagnar för underhåll. För utomhustransformatorstationer och stora industrianläggningar med höga felnivåer (över 40 kA) är SF6 det föredragna valet.
• Oljebrytare (legacy, upp till 245 kV):Bågen bryter ner oljan och genererar vätgas som kyler och släcker ljusbågen. Oljebrytare är skrymmande, kräver regelbunden oljefiltrering och utgör brandfara. Vi tillverkar inga nya oljebrytare, men vi erbjuder en eftermonteringstjänst för att ersätta oljebrytare med SF6 eller vakuum högspänningsbrytare, vilket minskar underhållskostnaderna med 60 procent och förbättrar säkerheten.

För att illustrera den praktiska skillnaden, överväg ett stålverk med en 33 kV-buss och felnivå på 40 kA. En högspänningsbrytare i vakuum vid 36 kV skulle behöva använda flera brytare i serie, vilket ökar komplexiteten. Vår SF6 36 kV-brytare, med en enda brytare, rensar tillförlitligt 40 kA med en total rensningstid på 48 ms. SF6-brytaren har också en högre mekanisk uthållighet (10 000 operationer) jämfört med en vakuumlösning med flera flaskor (5 000 operationer). Å andra sidan, för en cementfabrik med ett 13,8 kV distributionssystem och många motormatare, ger vår vakuum högspänningsbrytare ett utmärkt skydd mot motorfel och kräver ingen gashantering, vilket förenklar underhållet för anläggningens elektriker.

Vår fabrik erbjuder en kostnadsfri konsultation med medelstort urval baserat på din felstudie och anläggningslayout. Vi tillhandahåller också utbildning i de specifika underhållsprocedurerna för varje typ av högspänningsbrytare. För befintliga anläggningar kan vi utföra en riskbedömning för att avgöra om uppgradering från olje- eller äldre vakuumteknik till vår moderna SF6- eller vakuumdesign skulle förbättra skyddet och minska stilleståndstiden. Lugao Power Co., Ltd. har framgångsrikt eftermonterat över 300 industriella transformatorstationer, och våra kunder rapporterar konsekvent förbättrad skyddstillförlitlighet och lägre underhållskostnader efter uppgradering till vår högspänningsbrytare.

Vanliga frågor (FAQ)

Fråga 1: Hur snabbt kan en högspänningsbrytare skydda industriell utrustning från ett kortslutningsfel?

Svar: Den totala skyddstiden är summan av reläavkänningstid, brytarmekanismtid och bågavbrottstid. Vår högspänningsbrytare, parad med ett digitalt relä, kan åtgärda ett fel på 45 till 55 millisekunder från felstart till slutligt avbrott. Detta är tillräckligt snabbt för att begränsa genomsläppsenergin (I²t) till nivåer som förhindrar lindningsdeformation i transformatorer och skador på rotorstången i motorer. Till exempel skulle en 13,8 kV motor med en felström på 25 kA bara uppleva 28 MJ energi om den rensas på 50 ms, jämfört med 140 MJ om den rensas på 250 ms. Denna skillnad är gränsen mellan reparerbara skador och totalt utbyte av utrustning.

Fråga 2: Vilka är tecknen på att en högspänningsbrytare inte kan skydda utrustningen ordentligt?

Svar: Vanliga tecken inkluderar: frekventa störande snubbel (indikerar felaktiga reläinställningar eller slitna kontakter); synliga kolavlagringar på brytarhöljet (för luft- eller oljebrytare); SF6-gastryck under larmbörvärdet (för SF6-brytare); och överdriven vibration eller buller under drift. Viktigast av allt, om du upplever utrustningsfel (brända kablar, trasiga transformatorsäkringar eller skadade motorlindningar) trots att brytaren fungerar, kan skyddskoordinationen vara otillräcklig. Vår fabrik erbjuder en skyddsrevisionstjänst: vi granskar dina reläinställningar, brytartiming och felnivåer för att identifiera luckor. Vi rekommenderar årliga tester av din högspänningsbrytare, inklusive tidtagningstester, kontaktresistansmätningar och dielektriska tester, för att säkerställa att den kommer att fungera som designad under ett fel.

Fråga 3: Kan en högspänningsbrytare skydda mot både överbelastning och kortslutning?

Svar: Ja, genom dess dubbla skyddselement. Det inverterade överströmselementet skyddar mot ihållande överbelastningar (t.ex. en motor som körs med 110 procent av märkström), utlöser efter en tidsfördröjning för att tillåta ofarliga överbelastningar. Det momentana elementet skyddar mot kortslutning, utlösning utan fördröjning. Vår högspänningsbrytare är utrustad med en utlösningsenhet som gör att båda elementen kan ställas in oberoende av varandra. För motormatare koordineras inverstidskurvan med motorns termiska gräns, och momentanelementet ställs in över startströmmen för att undvika störande utlösning. För transformatormatare koordineras inverstidskurvan med transformatorns överexciterings- och termiska skadekurvor.

Fråga 4: Hur påverkar manövermekanismen för en högspänningsbrytare dess skyddande prestanda?

Svar: Manövermekanismen bestämmer hastigheten och tillförlitligheten för kontaktöppning. Vår fjädermanövrerade mekanism (för upp till 36 kV) kan öppna kontakter på 28 ms, medan vår hydrauliska mekanism (för 145 kV och uppåt) öppnar på 32 ms. Snabbare öppning minskar ljusbågstiden och den totala rensningstiden. Ännu viktigare är att mekanismen måste kunna öppnas även om hjälpströmförsörjningen misslyckas. Vår fjädermekanism lagrar energi mekaniskt, så den kan fungera utan extern ström. Den hydrauliska mekanismen använder en ackumulator som också lagrar energi. Vi rekommenderar att man testar mekanismens laddning och öppningstid årligen, eftersom slitage kan öka öppningstiden under brytarens livstid. Lugao Power Co., Ltd. tillhandahåller en mekanismrenoveringstjänst som återställer öppningstiden till fabriksspecifikationerna.

Fråga 5: Vilket stöd har Lugao Power Co.,Ltd. erbjuda att säkerställa att vår högspänningsbrytare skyddar vår industriella utrustning korrekt?

Svar: Vi tillhandahåller komplett support: en kostnadsfri studie av skyddskoordinering med hjälp av dina systemdata; installationsövervakning och idrifttagning på plats; utbildning för din underhållspersonal om reläinställning, tidtagningstester och SF6-hantering (om tillämpligt); och en 24-timmars teknisk hotline. Vi erbjuder även en tillståndsövervakningstjänst där vi fjärråtkomst till din brytares diagnostiska data (via valfri kommunikationsmodul) och skickar dig periodiska rapporter om kontaktslitage, drifttidstrend och gastryck. I händelse av ett fel kan vi analysera brytarens händelselogg för att avgöra om skyddet fungerade korrekt eller om justeringar behövs. Vår fabrik upprätthåller ett omfattande reservdelslager för alla våra modeller för högspänningsbrytare, vilket säkerställer att alla ersättningsdelar kan skickas inom 48 timmar globalt. Med Lugao Power Co.,Ltd. får du inte bara en brytare, utan ett komplett skyddspartnerskap.

Slutsats: Skydda dina industriella tillgångar med Lugao Power högspänningsbrytare

Industriell utrustning representerar en enorm kapitalinvestering, och att skydda den från elektriska fel är avgörande för driftens kontinuitet och lönsamhet. Högspänningsbrytare, genom snabb feldetektering, snabb mekanismdrift och effektiv ljusbågssläckning, begränsar den destruktiva energin av kortslutningar och överbelastningar. Som vi har beskrivit i detalj spelar avbrottshastigheten, reläkoordinationen och valet av ljusbågssläckande media avgörande roller för att minimera skador på utrustningen. Vår fabrik på Lugao Power Co.,Ltd. har konstruerat ett omfattande utbud av högspänningsbrytare – från 12 kV vakuumtyper för motormatare till 145 kV SF6-enheter för huvudtransformatorstationer – var och en designad för att ge den högsta skyddsnivån för din specifika industriella tillämpning.

Lämna inte din utrustnings sårbarhet åt slumpen.Kontakta Lugao Power Co.,Ltd. i dagför en kostnadsfri skyddsbedömning. Ge ditt enradsdiagram, felströmsnivåer och utrustningstyper, så kommer våra skyddsingenjörer att leverera en anpassad rapport med rekommenderade brytarmodeller, reläinställningar och koordinationsscheman. Alla våra produkter för högspänningsbrytare kommer med 3 års garanti, utbildning på plats och ett 24/7 tekniskt supportteam.Begär din kostnadsfria skyddsrevision nu från Lugao Power Co.,Ltd. och se till att dina industriella tillgångar är säkrade med den bästa högspänningskretsbrytarteknologin som finns tillgänglig. Investera i skydd, investera i sinnesfrid.
