Vilka är användarplanerna för CGS Low-Spodage Dischrabable Switch Cabinet?

Vilka är användarplanerna för CGS Low-Spodage Dischrabable Switch Cabinet?

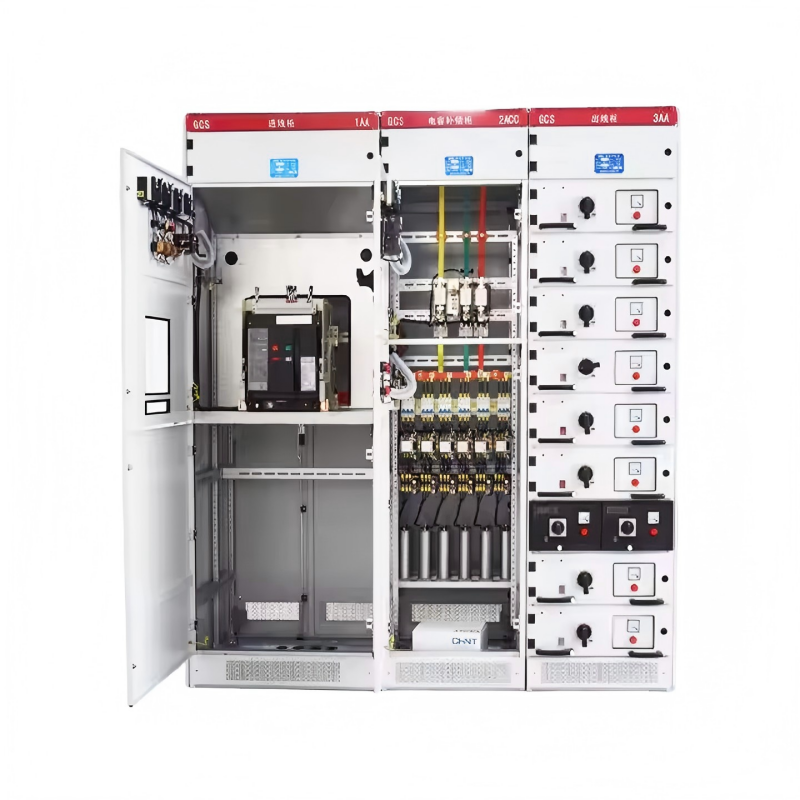

Huvudkretsplan

  Huvudkretsplanen för GCS -kabinettet har 32 grupper och 118 specifikationer, exklusive planer och specifikationer härrörande från förändringarna i kontrollen och skyddet av hjälpkretsar. Det inkluderar behoven hos kraftproduktion, strömförsörjning och andra kraftanvändare, med en klassad arbetsström på 5000A, lämplig för val av distributionstransformatorer på 2500 kVA och nedan. Kondensatorkompensationsskåp är utformade för att tillgodose behoven hos kraftförsörjning och användning för att förbättra kraftfaktorn, och reaktorskåp är utformade för att överväga behoven i omfattande investeringar.

Extra kretsplan

  Det finns 120 hjälpkretsplaner i GCS Auxiliary Circuit Atlas. Auxiliary Circuit Plan för DC-driftsdelen används huvudsakligen för lågspänningsanläggningen (station) -systemet för kraftverkstationer. Det är lämpligt för lågspänningsanläggningssystemet på 200 MW och lägre och 300 MW och över enheter, det allmänna kontrollläget för den arbetande (standby) kraftförsörjningslinjen, kraftmataren och motormataren.

  Hjälpplanen för AC-driftsdelen används huvudsakligen för lågspänningssystemet för transformatorstationer i fabriker, gruvor, företag och höghus. Det finns 6 kombinationer som är lämpliga för kontroll av dubbla strömförsörjningar. Det finns ingen drift Electrical Interlock Standby Automatic Throw, Self Recovery och andra kontrollkretsar, som kan användas direkt i teknisk design.

  DC -styrströmförsörjningen är DC 220V eller 110V, och AC -kontrollströmförsörjningen är AC 380V eller 220V. Det är ett komplett skåp som består av lådenheter. 220V -styrkraftförsörjningen härstammar från den offentliga kontrollströmförsörjningen som drivs av den dedikerade kontrolltransformatorn i detta skåp. Den offentliga kontrollen av strömförsörjningen använder en obegränsad kontrolltransformator, och en 24V strömförsörjning är reserverad för användning när svaga strömbelysning behövs.

  Installationsplatsen för Watt-Hour-mätaren, introduktionsmetoden för spänningssignalen och andra krav på installation och användning beskrivs i "beredningsinstruktionerna" i hjälpkretsdiagrammet.

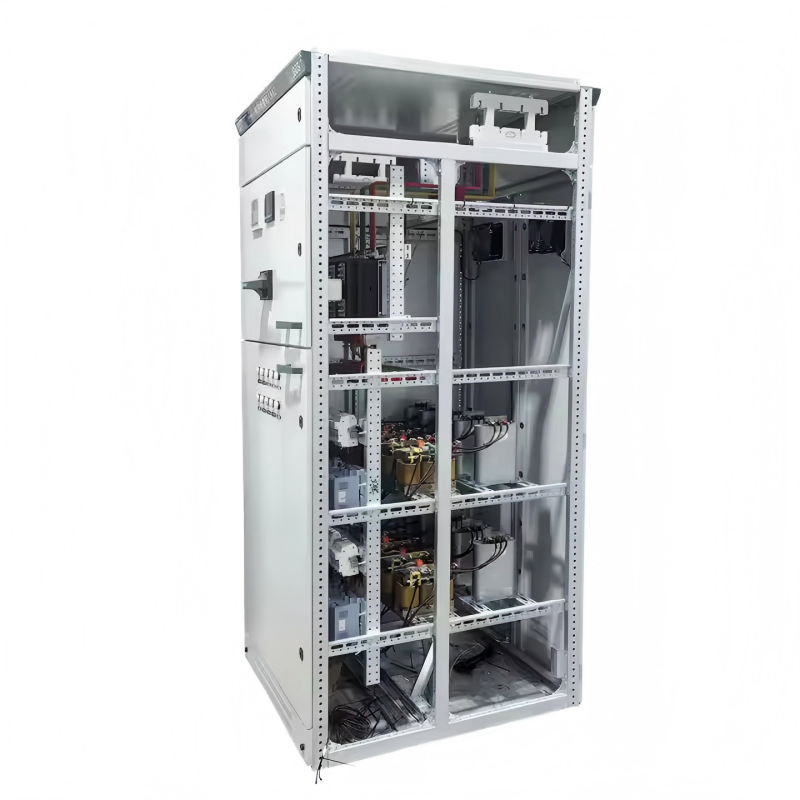

Huvudstång

För att förbättra den dynamiska termiska stabiliteten i samlingen och förbättra temperaturökningen på kontaktytan använder all utrustning TMY-T2-serien hård kopparbagar. Kopparskiften är i full längd tennpläterad, och i full längd silverpläterade kopparbagar kan också användas. Den horisontella samlingsstången och den vertikala samlingen är installerade i isoleringsrummet i skåpet. Den neutrala jordningsbanan använder en hård kopparstång. Den horisontella neutrala jordningstråden (PEN) eller jordning + neutral tråd (PE + N) är ansluten.

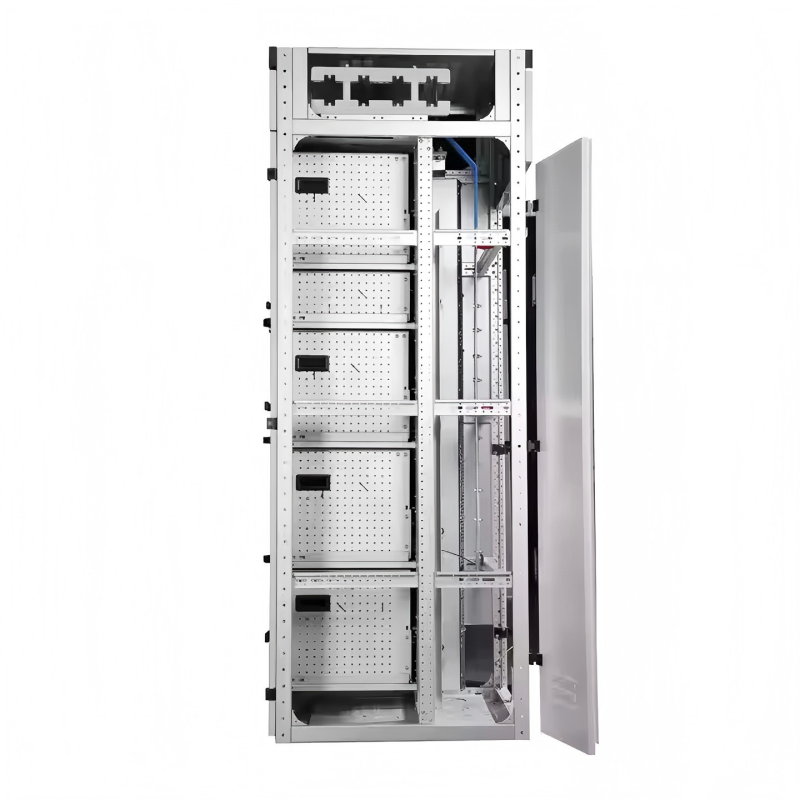

Huvudomkopplare

För strömförsörjningsledningar och mataromkopplare på 630A och högre är DW45 -serien huvudsakligen vald, och DW48 -serien, AE -serien, 3WE eller ME kan också väljas. Vid behov kan den importerade M -serien eller F -serien också väljas.

För matar- och motorstyrningsomkopplare under 630A väljer Wang A TG -serien och CM1 -serien. NM -serien, CDM -serien, TG30 -serien och andra gjutna fallomkopplare.

För att förbättra huvudkretsens dynamiska stabilitet är GCS -serien specialkombinerade busbarklämmor och isoleringsstöd utformade. De är gjorda av höghållfast, flamskyddande syntetiska kuddmaterial med hög isoleringsstyrka, god självsläckande prestanda och unik struktur.

För att minska temperaturökningen av partitionerna, plug -ins och kabelhuvuden för de funktionella enheterna, är GCS -skåpets specialadapter utformad. Adaptern har en stor kapacitet och en låg temperaturökning.

Om designavdelningen väljer nya elektriska komponenter med bättre prestanda och mer avancerad teknik enligt användarnas behov har GCS -serien skåp bra mångsidighet och kommer inte att orsaka svårigheter att tillverka och installera på grund av de uppdaterade elektriska komponenterna.

Val av elektrisk komponent

GCS -skåp använder huvudsakligen elektriska komponenter med avancerad teknik, högpresterande och stabilitetsindikatorer och använder importerad teknik som kan massproduceras i Kina.
