Vilka är egenskaperna hos GGD-typ med låg spänning komplett switchgear?

GGD -struktur introduktion

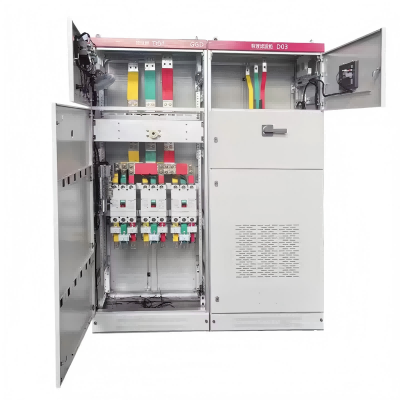

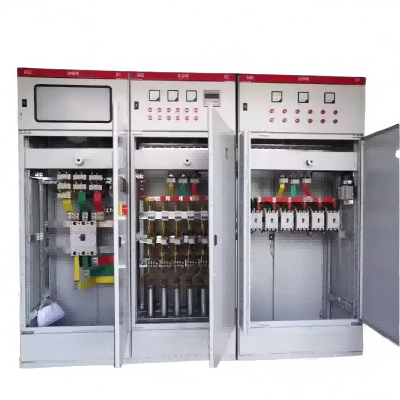

Skåpet för GGD-typ AC-lågspänningsfördelningskåp antar typen av allmänt skåp, ramen är monterad med 8 mf kallformade stål lokalt svetsade, och delarna av det allmänna skåpet är utformade enligt den modulära principen, och det finns montering av 20 mögel. Den höga generaliseringskoefficienten gör det möjligt för fabriken att realisera förproduktionen, vilket inte bara förkortar tillverkningscykeln utan också förbättrar arbetseffektiviteten.

Utformningen av GGD -skåpet tar full hänsyn till problemet med värmeavledningen vid skåpets drift. Det finns olika antal värmeavledningar vid skåpets övre och nedre ändar. När de elektriska komponenterna inuti skåpet värms upp, stiger värmen och släpps ut genom spåren i den övre änden, medan den kalla luften ständigt läggs till skåpet vid slots i den nedre änden, så att det förseglade skåpet formas till en naturlig luftkanal från botten till topp för att uppnå syftet med värmeavstoppning.

GGD -skåp i enlighet med kraven i modern industriell produktmodellering av design för att använda det gyllene förhållandet mellan metoden för att utforma skåpets yttre och uppdelningen av varje del av dimensionerna, så att hela USA: s skåp nu generöst, ett nytt utseende.

Skåpsdörren är ansluten till ramen med pivot rörliga gångjärn, vilket är lätt att installera och demontera, och den vikta kanten på dörren är inbäddad med en bergstyp gummierad remsa, och den inbäddade remsan mellan dörren och ramen har en viss kompressionslinjefas som kan förhindra att dörren kolliderar med kabinettkroppen direkt, och den förbättrar också dörren. Instrumentationsdörr med elektriska komponenter med flersträngad mjuk koppartråd ansluten till ramen, skåpets monteringsdelar och skåpramen med räfflade skruvar anslutna till skåpet utgör en fullständig jordskyddskrets.

Flexibel expansionsförmåga

Huvudkretsen för GGD -skåpet är utformat med 129 program, totalt 298 specifikationer (exklusive program och specifikationer härrörande från de funktionella förändringarna av hjälpkretsar och kontrollspänningsändringar).

GGD1 typ 49 -scheman 123 specifikationer

GGD2 Typ 53 -program 107 Specifikationer

GGD3 Typ 27 Program 68 Specifikationer

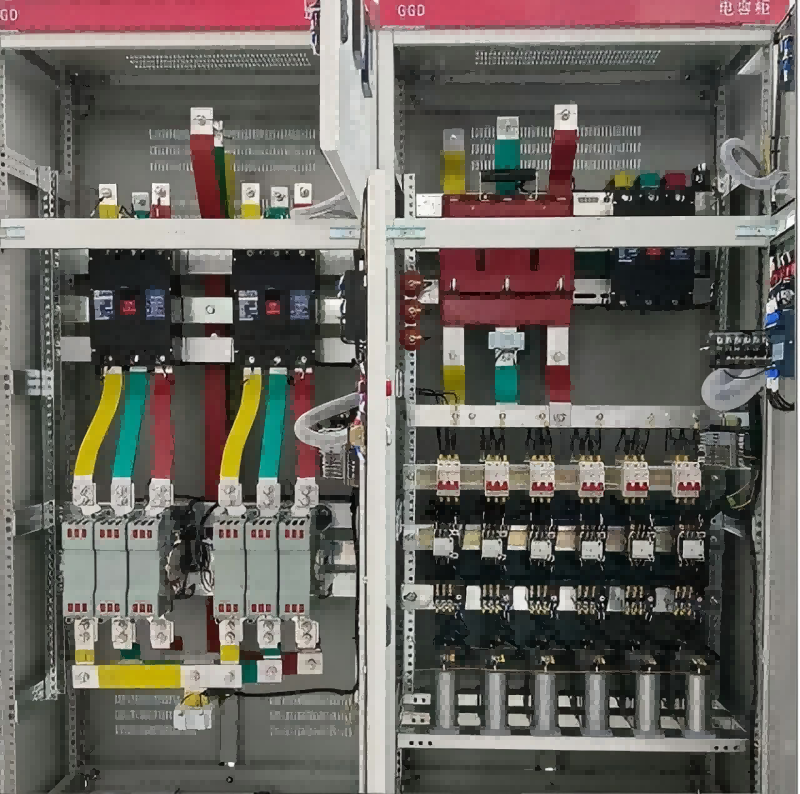

Utformningen av hjälpkretsar är uppdelad i två delar, kraftförsörjningssystemet och kraftverkssystemet, och det finns tillräckligt med utrymme i GGD -skåpet för att installera sekundära komponenter.

GGD-skåpet antar huvudsakligen de mer avancerade elektriska komponenterna som kan massproduceras inhemskt, och samtidigt, enligt principen om ekonomi och rimlighet, behåller den en del av de tillgängliga gamla produkterna under förutsättningen att helt överväga genomförbarheten och använder inte de föråldrade produkterna.
