GW4 Series 220kV utomhusbelastningsavbrott i isolerande switch

Lugaos GW4-serie 220KV-avkopplingar är dubbelkolonn, horisontella roterande frånkopplingar som är lämpliga för utomhusmiljöer, med hög mekanisk styrka och utmärkt korrosionsbeständighet. Dessa 220 kV-kopplingar används främst för högspänningssidisolering i transformatorstationer. Under inspektion eller underhåll skapar frånkopplingen en luftisolerad paus, vilket säkerställer fysisk separering av den isolerade utrustningen från det energisystemet. De kan också användas med en jordningsomkopplare för säkerhetslåsning.

Modell:GW4

Skicka förfrågan

Produktbeskrivning

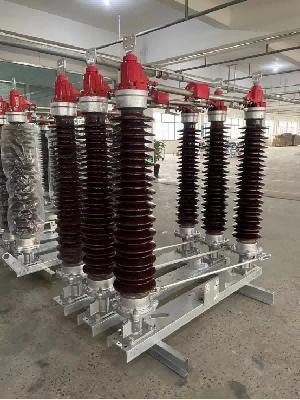

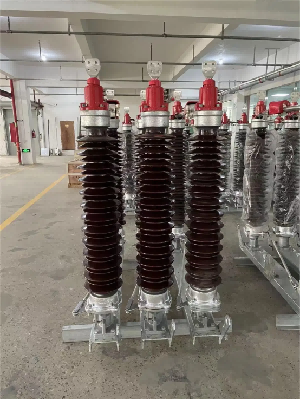

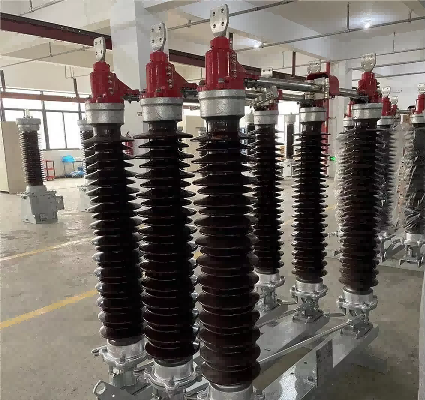

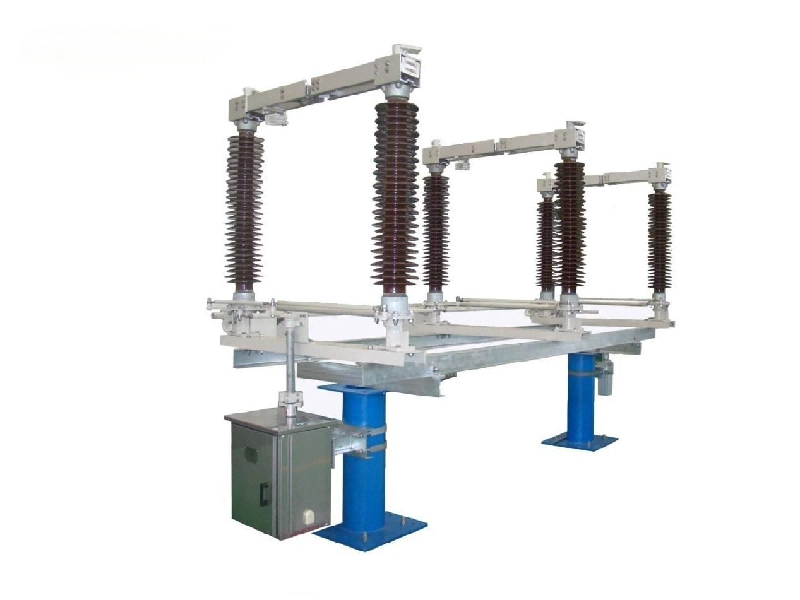

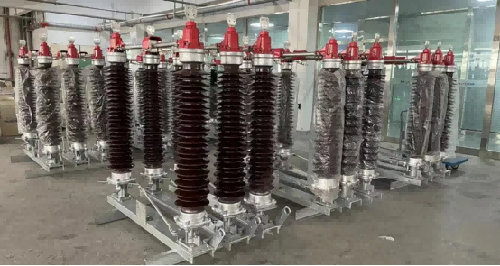

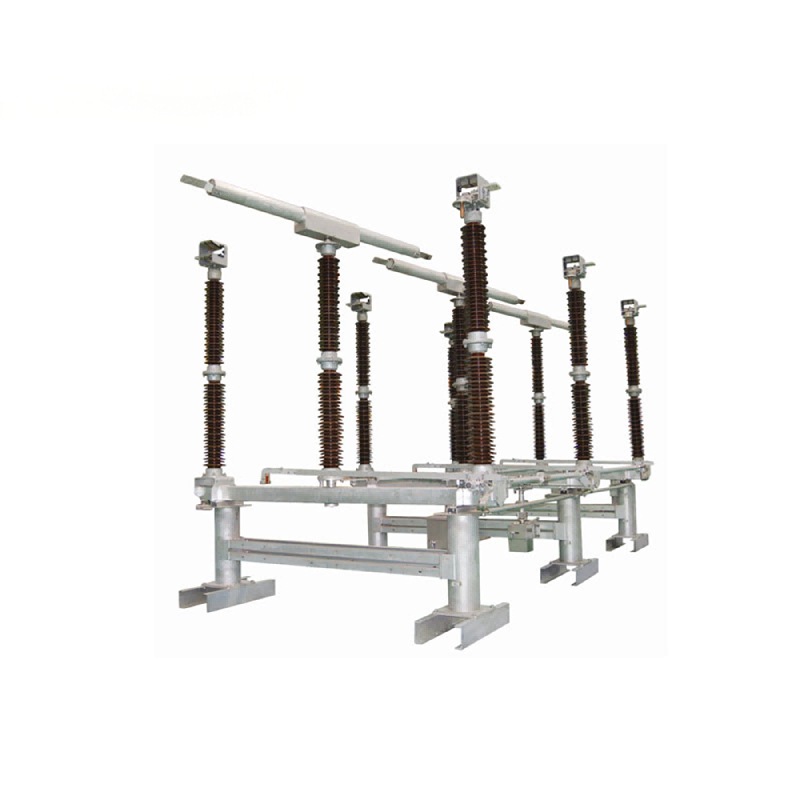

Lugaos GW4-dubbel-kolonn horisontell roterande frånkoppling har två isolerande kolumner per fas, var och en toppad med en ledande stav. En operationsmekanism roterar de isolerande kolumnerna och driver den ledande stången för att öppna och stänga brytaren. Att lägga till jordningsomkopplare till båda sidor av basen är förhandlingsbara med Lugao. Kontakterna är gjorda av böjda kopparplattor och monterade med den ledande stången för enkel underhåll och ersättning. Stålytan är lämplig för utomhusanvändning och är mycket galvaniserad för korrosionsbeständighet, vilket säkerställer långvarig drift även i ogynnsamma väderförhållanden. Den ledande stången är konstruerad av lätt aluminiumlegering, och erbjuder ett stort värmeavledningsområde och hög styrka.

GW4 -serien finns i olika spänningar. Kontakta Lugao för lämplig konfiguration för din specifika applikation.

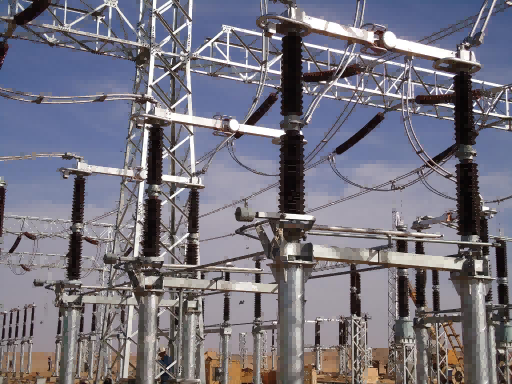

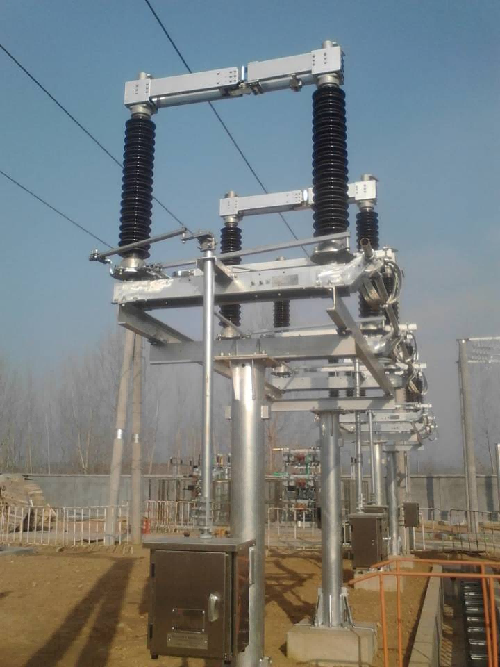

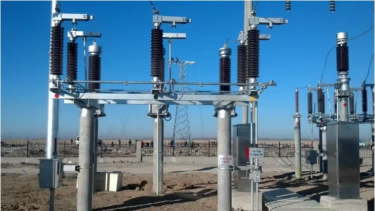

Användningsscenarier

Tekniska parametrar

	Enhet	GW4-126	GW4-145	GW4-252	GW4-420
Betygsspänning	Kv	126	145	252	420
Nominell frekvens	HZ	50	50 \ 60	50 \ 60	50 \ 60
Nominell ström	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Klassad kort tid tål ström och varaktighet	Ka/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Klassad topp tål ström	De	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
