GW13 Frånskiljare Neutralpunkt Jordningsskydd Enhet

GW13-seriens jordningsskydd för transformatorns nollpunktsgap som tillverkas av Lugao är designad för att skydda isoleringen av transformatorns neutralpunkt från blixtöverspänning, växlingsöverspänning och strömfrekvens (transient) överspänning. Lugao har professionell produktionsutrustning och rik exporterfarenhet, och inventeringen kan levereras snabbt.

Modell:GW13

Skicka förfrågan

Produktbeskrivning

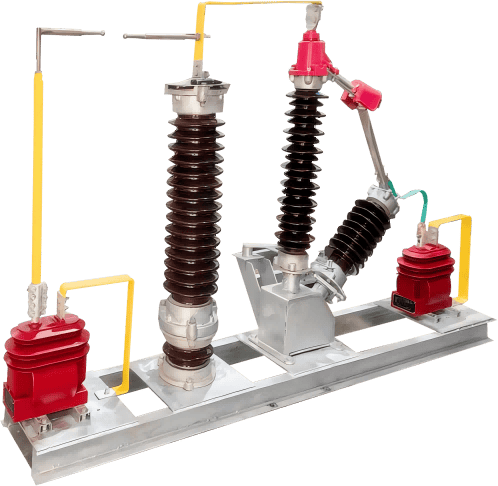

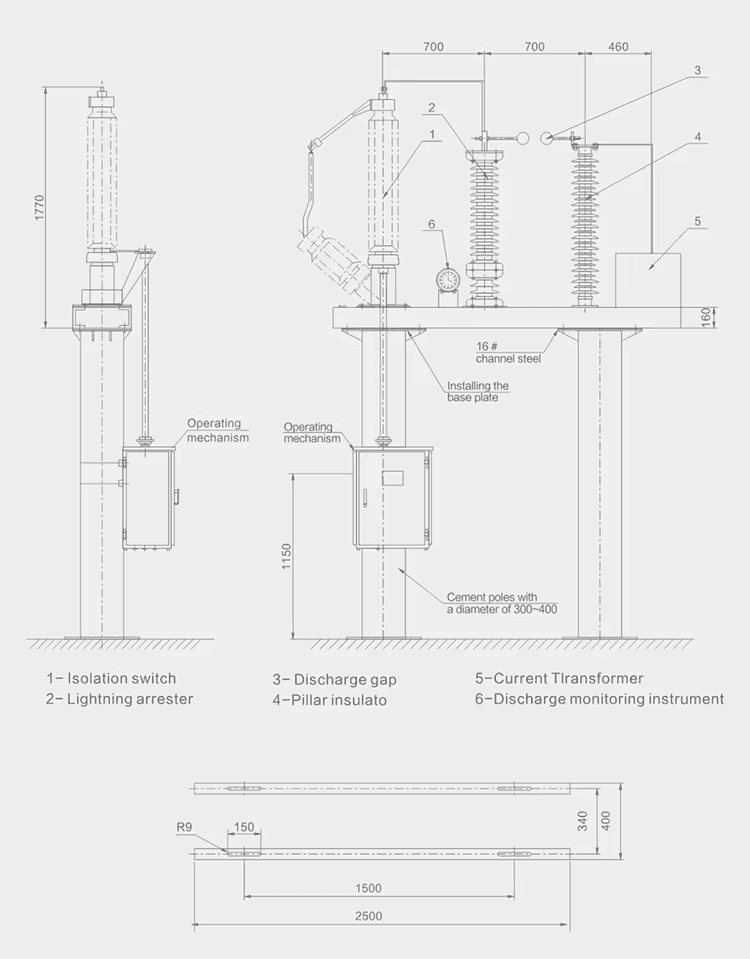

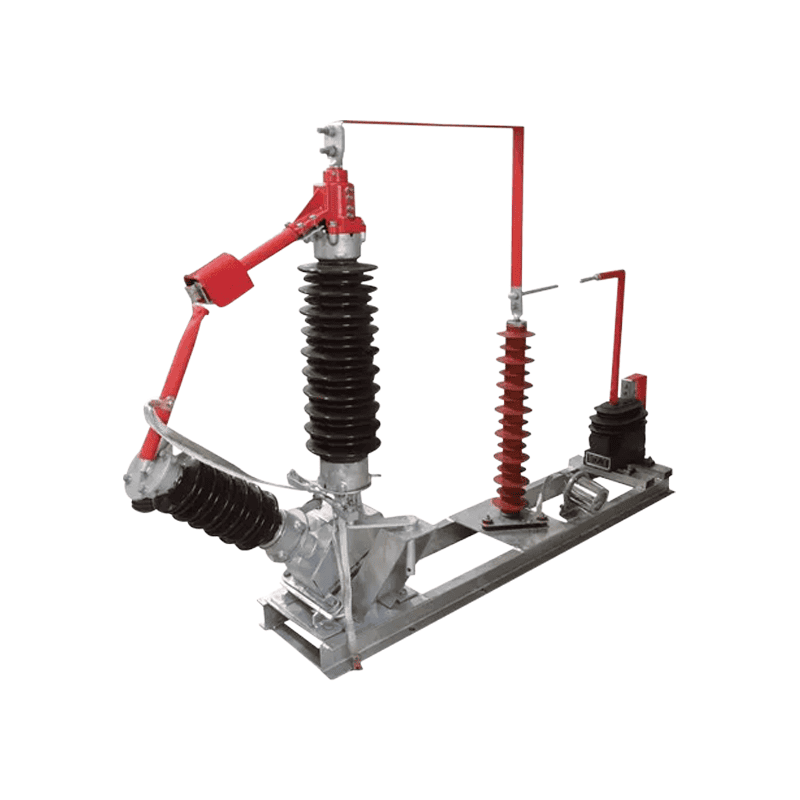

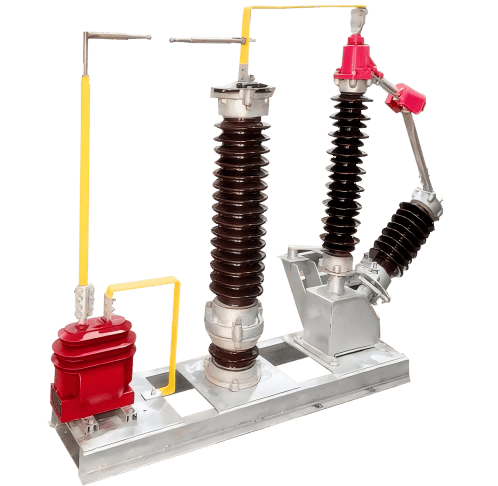

Lugaos GW13-serie överspänningsskydd för transformatorer för nollpunkt används främst i nollpunktskretsarna för 110kV och 220kV krafttransformatorer. De skyddar transformatorns nollpunktsisolering från överspänningsskador och gör att transformatorn kan växla mellan jordad och ojordad nollpunktsdrift. När samtidigt skydd mot blixtnedslag, effektfrekvens och kopplingsöverspänningar krävs, kan ett gap och avledare kopplas parallellt för skydd. GW13-seriens neutrala överspänningsskydd är en komplett uppsättning som integrerar en frånskiljare, zinkoxidavledare, urladdningsgap och strömtransformator. Den har hög termisk kapacitet och utmärkt skydd, flexibla konfigurationer och användarvänlighet. En ren spaltdesign eller en kombination av frånskiljare och utloppsgap kan väljas för att möta användarnas behov.

GW13-skydd Tekniska specifikationer för enhet

lt		Enhet	Argument
Produktmodell			Lugao-gw13-110	Lugao-gw13-220
Märkspänning		KV	110	220
Transformatorns neutral tål spänning	Blixtfull och skär klarar spänning (topp)	KV	250	400
Transformatorns neutral tål spänning	1 min strömfrekvens (effektivt värde)	KV	95	200
Neutral brytare	Märkström	A	630	630
Neutral brytare	Manövermekanism		CS14G (manuell) eller CJ2 (elektrisk)
Zinkoxidavledare	Märkspänning (RMS)	KV	72	144
	Kontinuerlig driftspänning	KV	58	116
	DC 1mA referensspänning	KV	103	205
	Restspänning av blixtimpulsström	KV	186	320
Urladdningsgap	Gapelektrodavståndsområde	mm	90-150	220-320
	Strömfrekvens urladdningsspänningsområde	KV	50-83	100-166
	1,2/50us impulsurladdningsspänning	KV	120-190	250-320
Strömtransformator	Typ		Epoxiharts hälld helt sluten pelare typ 10kv
Strömtransformator	Transformationsförhållande		100/5 200/5 300/5,40015,50015,600/5
