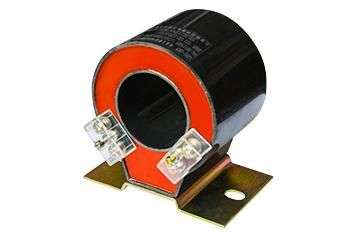

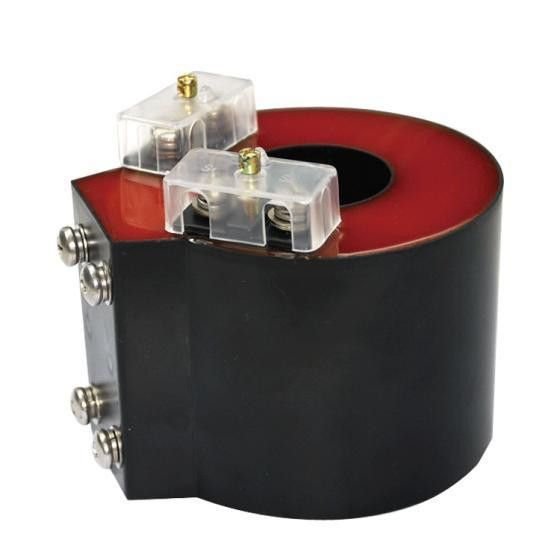

Lugao är stolt över att vara tillverkare av strömtransformatorer av kabelkärnatyp, strömtransformatorn LC-10/24/35kV CABLE CORE TYPE är väl lämpad för mätning av ström och mikroprocessorbaserat skydd av distributionsutrustning i växelströmssystem med kabelledningar i drift under 35kV.     Dess mångsidighet sträcker sig till applikationer i kompakta helt isolerade ringhuvudenheter, kombinerade transformatorstationer och kabeluttagslådor, tack vare dess kompakta design, lätta konstruktion, öppna genomförbarhet och enkla installation.     I synnerhet kan denna strömtransformator installeras direkt på anslutna utgångs- och ingångskablar.

Denna strömtransformator har en kärna för mätlindningen gjord av en ny typ av magnetiskt konduktivitetsmaterial.     Dess höga permeabilitet, magnetiska induktionsstyrka med låg mättnad och utmärkt stabilitet säkerställer exakta mätningar med en låg instrumentsäkerhetsfaktor.     Den skyddande lindningen använder högkvalitativa importerade kiselstålplåtar bearbetade med avancerad teknologi.

Ringkärnan och sekundärlindningarna är inneslutna i ett flamskyddat plastskal av högkvalitativt epoxiharts, vilket ger fukttäthet, stabil prestanda och underhållsfri drift.     Transformatorn är kompakt, lätt och utrymmeseffektiv.     Installationen förenklas genom att föra kabeln genom det inre hålet, vilket säkerställer en enkel, snabb, harmonisk och estetiskt tilltalande process.

Driftmiljö

Märkfrekvens: 50Hz eller 60Hz

Märk sekundärström：5A eller 1A

Värmeström för kort tid: 40kA, 1s

Nominell kontinuerlig termisk ström: 120%In

Kontinuerlig effekt-frekvensspänning: 3kV, 1min

Instrumentsäkerhetsfaktor： FS≤10

Omgivningstemperatur:=–25℃-+40℃

Dagens medeltemperatur：≤40℃

Höjd:≤3000m
