Pansar avtagbar AC Metallsluten ställverk 33KV

LiuGao står stolt som en specialiserad Armored Removable AC Metal Enclosed Switchgear 33KV tillverkare. Vårt Armored Removable AC Metal Enclosed Switchgear 33KV, kallat ställverk, fungerar inom 3,6-12 kilovoltsområdet och stöder en trefas AC 50Hz enkelbussskena och a enkel samlingsskena undersektionssystem. Denna omfattande eldistributionsutrustning kan användas i kraftverk, små och medelstora generatorkraftöverföringar, industri- och gruvkraftsdistribution, såväl som den andra transformatorstationen i elektriska industrisystem, vilket underlättar elektriska övertaganden, kraftöverföring , och storskalig högtrycksmotorstart. Detta ställverk är konstruerat för att kontrollera, skydda och övervaka och uppfyller standarderna i IEC298 och GB3906. Det säkerställer förhindrande av oavsiktlig laddning som trycker och drar av brytaren, öppnar och stängs av brytaren, isoleringsfel och stängning av brytaren med en jordad brytare. Dessutom förhindrar den att brytarens förregling öppnas när den av misstag strömförsörjs. Kompatibel med både VSI vakuumbrytare och ABB Corporations vakuumbrytare VD4, exemplifierar detta ställverk överlägsen prestanda som en pålitlig kraftdistributionslösning.

Skicka förfrågan

Produktbeskrivning

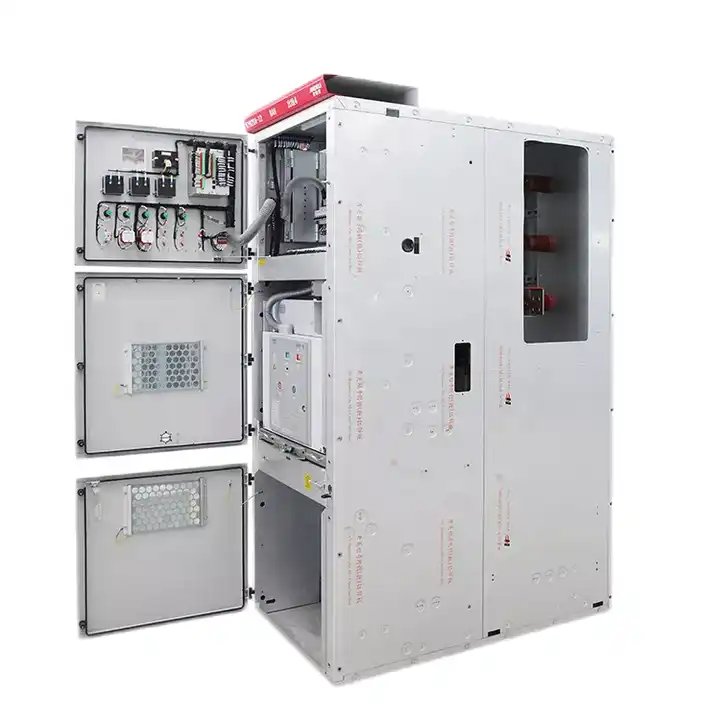

Liugao är en leverantör av bepansrade avtagbara AC metallslutna ställverk 33KV. Strömbrytarutrustningen är designad enligt GB3906-91 metallbepansringstätningsbrytarutrustning. Likriktarkroppen är uppbyggd av skåpstommen och utdragsdelar (nämligen handkärra) placerade i mitten. Se stadga 1. Skåpet är uppdelat i fyra separata rum, den yttre täckningens skyddsklass är IP4X, när varje litet rum och strömbrytaren öppnas är skyddsgraden IP2X. Den kan suspendera inlopps-, utloppsledningen, kabelns inlopp, utloppsledning och annan funktionsplan. Efter att ha arrangerats och kombinerats kan det bli varje typ av planform för kraftdistributionsutrustningen. Denna växelutrustning kan installeras och underhållas från fronten, därför kan den utgöra det dubbla arrangemanget rygg mot rygg och installeras mot väggen, vilket förbättrar växelutrustningens säkerhet och flexibilitet och utnyttjar ockupationsområdet fullt ut.

Pansar avtagbar AC metallsluten ställverk 33KV Driftmiljö

1. Normalt skick

a. Omgivande lufttemperatur: - 10℃～+40℃

b. Höjd: 1000M

c. Relativ luftfuktighet i omgivningen: Den dagliga relativa luftfuktigheten är inte högre än 95 %, den månatliga relativa luftfuktigheten är inte högre än 90 %

d. Jordbävning: Intensiteten överstiger inte 8 grader.

e. Den omgivande luften utan frätande eller brandfarlig gas eller vattenånga.

f. Utan mycket smuts och regelbundna hårda vibrationer, under det svåra tillståndet, uppfyller intensiteten det första slagets krav.

2. särskilda arbetsförhållanden

* När den används utöver de normala miljöförhållanden som anges i GB3906, bör användaren rådgöra med tillverkaren.

Pansar avtagbar AC metallsluten ställverk 33KV Egenskaper

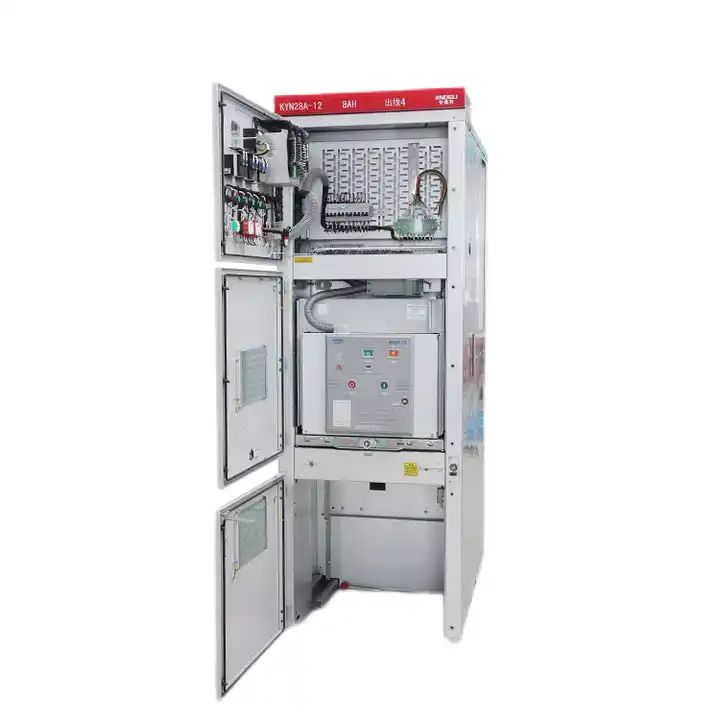

Ramen på handkärran är gjord av stålplåt genom processionen av CNC-verktygsmaskin och nitsvetsning. Enligt applikationen kan handkärran delas in i strömbrytare handkärra, spänningstransformator handkärra, isolerande handkärra och mätarhandkärra, etc. Handkärror med samma specifikation kan enkelt bytas ut. I skåpet har handkärran isolerande position, testposition och driftposition, som var och en är utformad med en lokaliseringsanordning för att säkerställa att handkärran inte kan röra sig lätt vid de ovan nämnda positionerna, medan spärren måste vara upplåst för att kunna röra sig. handkärran.

Bussen leds från ett kopplingsskåp till ett annat och fixeras med statisk kontaktbox genom grenbuss. Den feta grenbussen är ansluten genom bulten till den statiska kontaktboxen och huvudbussen, utan att behöva några andra ledningsklämmor eller isolatorer. När det finns speciella önskemål från beställaren eller projektet kan anslutningsbulten på samlingsskenan kapslas in med isolering och gavel. När bussen korsar kopplingsskåpets baffel, fixera den med bussbussning, så att, om det finns någon intern felbåge, kan den förhindra att felet sprids till ett annat skåp och kan garantera bussens mekaniska hållfasthet.

Inuti kabelkammaren kan strömtransformatorn, jordningsbrytaren, avledaren och kabeln installeras, och på botten är en slitsad avtagbar aluminiumplåt utformad för att säkerställa en bekväm platskonstruktion.

Reläinstrumentkammare används för att installera alla typer av komponenter, såsom reläer, instrument, signalindikator och manöverbrytare, etc. Dessutom är det tillgängligt att lägga till en liten busskammare på toppen av instrumentkammaren enligt kraven från klienter och ställer in 16 linjer för att styra den lilla bussen.

På vagnkammaren, busskammaren och kabelkammaren är tryckavlastningsanordning installerad. När det finns en intern felbåge i brytaren, huvudbussen eller inuti kabelkammaren, och med uppkomsten av en ljusbåge, stiger det interna trycket i kopplingsskåpet. Efter att den stigit till ett visst tryck, öppnas den tryckavlastande metallplåten på den övre enheten automatiskt, och trycket och gasen släpps för att garantera säkerheten för operatören och kopplingsskåpet.

Låsanordning används för att ansluta den centrala utgången och skåpets kropp, och lyftanordningen är också utformad för att göra det mer bekvämt att öppna den centrala utgången. När den centrala utgången förblir stängd är anslutningshållfastheten med skåpstommen den bästa och förmågan mot det interna ljusbågsfelet stärks effektivt.
