Varför elsäkerhetsstandarder kräver högkvalitativa ringhuvudenheter?

Elektriska distributionsnät står inför ständiga hot: kortslutning, överbelastning och miljöslitage. Säkerhetsstandarder som IEC 62271-200 och IEEE C37.122 är inte godtyckliga riktlinjer – de finns för att förhindra ljusbågsblixtar, utrustningsexplosioner och kaskadavbrott. En Ring Main Unit (RMU) är den kritiska noden i sekundär distribution, som styr effektflödet och skyddar nedströmstransformatorer. RMU:er av låg kvalitet med undermålig isolering, tunna manövermekanismer eller dålig tätning klarar inte de rigorösa tester som krävs av dessa standarder. När en intern ljusbåge uppstår eller ett fel kvarstår kan en icke-kompatibel RMU brista, släppa ut överhettade gaser och smält metall, utsätta personal för fara och förstöra tillgångar. Således kräver koderna otvetydigt robust ingenjörskonst, beprövad dielektrisk hållfasthet och förmåga att göra fel/brott – tillskriver endast en hög kvalitetRing Huvudenhetkan garantera.

PåLugao Power Co., Ltd., har vi sett hur att ignorera denna princip leder till katastrofala misslyckanden. Vår årtionden av tillverkningserfarenhet bekräftar att det är omöjligt att uppfylla elektriska säkerhetsstandarder utan premiummaterial, precisionsmontering och typtestad validering. En äkta högkvalitativ ringhuvudenhet innehåller SF6-isolerad eller miljövänlig gasisolering, rostfria ståltankar och vakuumbrytarteknik. Dessa komponenter överlever blixtimpulser, extrema temperaturer och växlingsstötar. Däremot hoppar falska eller budget-RMU ofta över intern bågklassificering (IAC) eller använder återvunnen epoxi som spricker under termisk cykling. För att uppnå överensstämmelse med AOR-klausuler (tillgänglighet, driftbarhet, tillförlitlighet) i moderna nätkoder måste verktyg och industrianläggningar köpa RMU från certifierade fabriker. I den här artikeln beskriver vi specifika standarder, felmekanismer och varför vår fabriks tillvägagångssätt garanterar både säkerhet och långsiktig lönsamhet.

Innehåll

• 1. Vilka internationella säkerhetsstandarder kräver högkvalitativa ringhuvudenheter?
• 2. Hur bidrar sämre ringhuvudenheter till elektriska olyckor och systemfel?
• 3. Varför prioriterar vår fabrik avancerad tillverkning och testning av ringhuvudenheter?
• Sammanfattning: Den okrossbara länken mellan standarder och premium RMUs
• Vanliga frågor (FAQ)

1. Vilka internationella säkerhetsstandarder kräver högkvalitativa ringhuvudenheter?

Det globala riktmärket för metallslutna ställverk och driftdon ärIEC 62271-200. Denna standard definierar krav för märkspänning, isolationsnivåer, temperaturstegringsgränser och intern bågsklassificering (IAC). Specifikt för ringhuvudenheter gäller ytterligare klausuler från IEC 62271-103 (belastningsomkopplare) och lokala nätkoder. Överensstämmelse är inte valfritt: alla RMU som används i offentliga eller industriella nätverk måste genomgå typtester inklusive dielektrisk spänningsmotstånd, korttidsmotståndsström och mekanisk uthållighet. En ringhuvudenhet av hög kvalitet klarar dessa tester med stora marginaler. Till exempel, vår fabriks enheter uppnår 42kV effektfrekvensmotstånd för 12kV-system, långt över 28kV-baslinjen som krävs av många företag. Nedan är de kritiska standarderna och deras krav på RMU-konstruktion:

• IEC 62271-200 (Ed.2.0):Kräver intern ljusbågsklassificering IAC AFLR (tillgängliga sidor, fram, bak, lågtryck). Endast RMU:er med förstärkta kapslingar, tryckavlastningskanaler och bågbeständiga fästelement kan göra anspråk på IAC.
• IEC 62271-100:Gäller effektbrytarfunktion om RMU inkluderar en brytare; kräver felgörande/brytande kapacitet upp till 20kA/1s eller mer.
• IEC 60529 (IP-klassificering):Kräver minst IP3X för inomhus och IP54/IP67 för utomhus RMU. Högkvalitativa RMU:er använder lasersvetsade tankar och dubbeltätade O-ringar för att bibehålla gasens integritet under 30 år.
• IEEE C37.20.3 (Nordamerika):Betonar felstängningsvärden och spänningsöverspänningstest. En premium ringhuvudenhet måste överleva 95kV BIL (grundimpulsnivå) för 15kV-klassen.
• Lokala nätkoder (t.ex. ENA TS 41-36 i Storbritannien, VDE 0670 i Tyskland):Lägg ofta till korrosionsbeständighet, lågtemperaturdrift och seismiskt motstånd. Vår fabrik designar RMU:er med -25°C till +50°C omgivningsintervall.

Varför tvingar detta valet av högkvalitativa komponenter? Tänk på det dielektriska testet: en standard 12kV RMU måste hålla 28kV rms i 1 minut utan överslag. Billiga RMU:er med tomrum i gjutharts eller otillräckliga spelrum misslyckas oförutsägbart. Dessutom simulerar intern bågtestning ett fel på 20kA under 1 sekund inuti tanken – endast robust konstruktion (3 mm rostfritt stål, säkrade kabelfack) förhindrar brott.Lugao Power Co., Ltd.utför dessa typtester i oberoende labb och certifierar varje design. Utan denna stamtavla riskerar operatörer att förlora säkerhetscertifiering och juridiska skyldigheter. Sammanfattningsvis kräver varje säkerhetsstandard uttryckligen eller underförstått material av hög kvalitet, rigorös produktionskontroll och tredjepartsverifiering – egenskaper som skiljer pålitliga ringhuvudenheter från farliga förfalskningar.

Dessutom lägger uppkomsten av smarta nät och distribuerad generation ny stress på RMU-isoleringskoordineringen. Standarder kräver nu förbättrad partiell urladdningsövervakning (<10pC). Vår fabrik integrerar inbyggda PD-sensorer, men bara om den grundläggande RMU-strukturen är precisionsgjuten. Undermåliga enheter producerar höga PD-nivåer från dag ett, vilket accelererar isoleringsfel. Säkerhetsstandarder är således i själva verket ett kvalitetsfilter: de kräver högkvalitativ ingenjörskonst för alla lagligt installerade ringhuvudenheter. För projektspecifikare säkerställer inköp från en kompatibel tillverkare, såsom vår anläggning, framtidssäker drift och försäkringsgodkännande.

2. Hur bidrar sämre ringhuvudenheter till elektriska olyckor och systemfel?

Elsäkerhetsincidenter inträffar sällan spontant – de är slutresultatet av ackumulerade defekter och designgenvägar. När en ringhuvudenhet av låg kvalitet installeras, uppstår flera felvägar. Det vanligaste är dielektriskt genombrott orsakat av fuktinträngning. RMU:er med undermålig tätning eller enkelpackningsflänsar tillåter fukt att komma in i SF6 eller det luftisolerade utrymmet. När den inre daggpunkten överstiger -10°C uppstår överslag över solida isolatorer. Vi har undersökt fall där en 6 månader gammal RMU exploderade på grund av epoxikrypning och skadade underhållspersonal. Ett annat scenario involverar otillräckligt korttidsmotståndsvärde: en nedströms kortslutning drar 16kA i 0,5 sekunder, men samlingsskenorna inuti en falsk RMU är underdimensionerade (endast 40x5 mm jämfört med 80x10 mm som krävs). De resulterande elektromagnetiska krafterna böjer stängerna, vilket orsakar fas-till-fas fel och brand. Låt oss dela upp de distinkta riskerna:

• Bågsexplosion:Skåp av låg kvalitet saknar inre bågavlastningsflikar. Trycket ökar till 10 bar, vilket blåser av dörren med splitterhastigheter över 200 m/s. Standarder kräver IAC-klassificering för att undvika detta; högkvalitativa RMU från vår fabrik har beräknade tryckavlastnings- och flamsläckande skorstenar.
• Kontaktsvetsnings- och omkopplingsfel:Ringhuvudenhetens lastbrytare måste bryta 630A eller till och med 1250A. Underlägsna silver-volframkontakter eller svaga fjädermekanismer orsakar kontaktsvetsning eller återstötning. Detta leder till ihållande ljusbågar, brännande av ställverket och möjligen antändning av närliggande kablar.
• Förlust av gasisolering:För SF6-isolerade RMU:er minskar ett nålhålsläckage (vanligt i dåligt svetsade tankar) trycket. Vid 0,8 bar absolut (nominellt 1,4 bar) sjunker isolationsnivån med 30 %, och en växlingsvåg kan punktera gapet. Backventiler på påfyllningssatser saknas i billiga enheter, vilket orsakar gradvisa utsläpp.
• Kabelavslutningsfel:Integrerade kabeltestpunkter och spänningskoner är dåligt bearbetade i RMU:er av låg kvalitet. Höga elektriska fältgradienter orsakar spårning längs bussningen, vilket i slutändan leder till ett jordfel.

Verkliga data från CIGRE visar att 43 % av ställverksfelen härrör från defekt isolering eller manövermekanismer. När ett sådant fel inträffar i en ringhuvudenhet överstiger reparationskostnaderna ofta den initiala sparade budgeten med en faktor 10. Dessutom kräver säkerhetsstandarder periodiskt underhåll (termografi, mätning av kontaktresistans). Men RMU:er av låg kvalitet försämras så snabbt att inte ens tvååriga kontroller kan förhindra fel. Vår fabrik bygger RMU:er med självsmörjande lager och silverpläterade samlingsskenor, vilket säkerställer en mekanisk uthållighet på 5000 operationer (dubbla standarden 2000). Detta är en direkt investering i säkerhet.

Dessutom saknar en ringhuvudenhet av låg kvalitet ordentliga fasbarriärer. Under ett kabelfel kan ljusbågsplasma fortplantas till intilliggande funktionella enheter och förstöra hela RMU-panelen - ett fenomen som kallas "bågsutbredning". Premiumdesigner, som de från Lugao Power Co.,Ltd., inkluderar bågbeständiga skiljeväggar och metallbarriärer mellan kabelfack och samlingsskena. Sammanfattningsvis bryter sämre RMU direkt mot flera paragrafer i IEC 62271-200, och priset för bristande efterlevnad mäts i människoliv och affärsavbrott. För alla projekt som är medvetna om säkerhet är det ingen kostnad att välja en högkvalitativ ringhuvudenhet; det är den enda acceptabla riskreduceringsstrategin.

3. Varför prioriterar vår fabrik avancerad tillverkning och testning av ringhuvudenheter?

PåLugao Power Co., Ltd., driver vi en toppmodern produktionsanläggning där varje Ring Main Unit genomgår rigorös end-to-end kvalitetskontroll. Vår fabriks motto är "standard är golvet, inte taket." Vi har investerat i helautomatiska SF6-läckagedetektorer, robotsvetsning för kapslingar av rostfritt stål och högspänningslaboratorier med partiell urladdning. Detta engagemang härrör från förståelsen att säkerhet inte kan vara en eftertanke. Nedan beskriver vi de viktigaste tillverknings- och testprocesserna som säkerställer att varje RMU överträffar elektriska säkerhetsstandarder. Vår transparenta process bygger förtroende bland energibolag, EPC-entreprenörer och utvecklare av förnybar energi.

Materialval och designvalidering:Vi använder endast högkvalitativ koppar (minst 99,9 % renhet), 304L rostfritt stål (2,5 mm tjocklek för inomhus, 3,0 mm för utomhus) och VO-klassat epoxiharts för bussningar. Varje sats av inkommande material testas för konduktivitet och draghållfasthet. Vår design av ringhuvudenhet innehåller trippeltätningar på manöveraxeln och tryckmätare för övervakning av levande gas. Isoleringskoordinationen verifieras av 3D elektrostatisk fältsimulering, vilket eliminerar alla vassa kanter.

Löpande linjeprocesser:Vår fabrik sysselsätter skickliga tekniker som är utbildade i DIN EN ISO 9001-procedurer. Monteringen av varje ringhuvudenhet involverar fem dedikerade stationer: 1) tanktillverkning med heliummasspektrometriläckagetest (<1×10⁻⁶ mbar·l/s), 2) avbrytare & samlingsskenas montering med vridmomentkontrollerad bultning, 3) montering av mekanismer och smörjning, 4) slutmontering av kabelboxar och 5) slutmontering av kabelboxar. Vid varje station registreras digitala vridmomentavläsningar och gastrycksloggar. Denna spårbarhet är vår garanti.

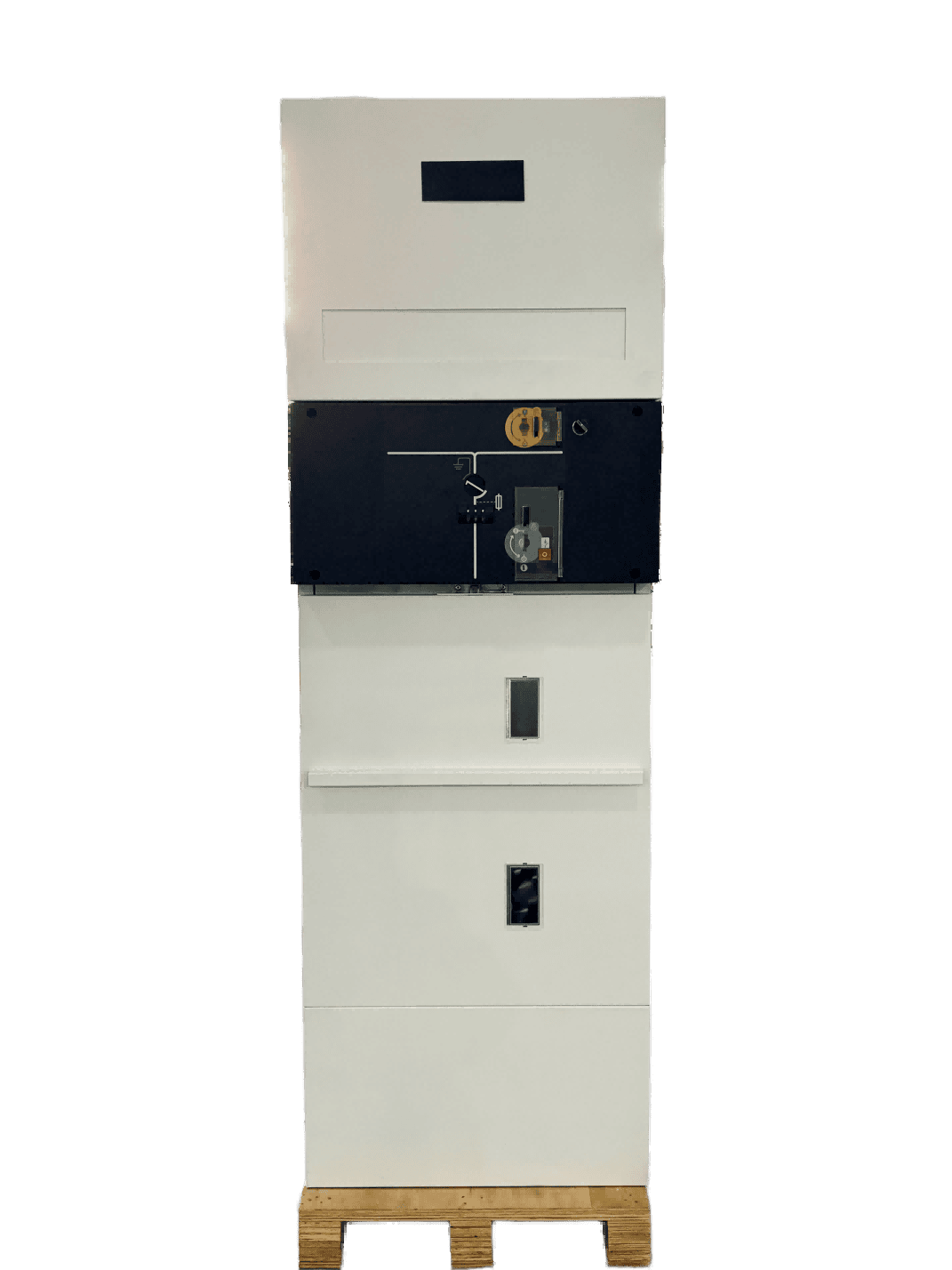

Titta nu på de viktigaste elektriska parametrarna för vår bästsäljande 12kV/24kV ringhuvudenhetsserie (modell LGU-RMU-24). Dessa siffror visar kvalitetsmarginalen över baskraven:

Vår fabrik implementerar 100 % rutintestning enligt IEC 62271-200 inklusive: effekt-frekvensspänningstest, partiell urladdningsmätning (≤5pC vid 1,2Ur), kontaktresistansmätning (≤40 µΩ för huvudkrets), gastäthetstest, mekanisk funktionstest (5 hela cykler). Dessutom genomgår provenheter termisk cykling (-25°C till +70°C) och kortslutningstester vid KEMA/CESI-labb. Med denna kvalitetsnivå uppfyller vår ringhuvudenhet inte bara utan överträffar säkerhetsinspektörernas och nätoperatörernas förväntningar. Kunder som väljer oss minskar de totala ägarkostnaderna genom att eliminera oplanerade avbrott och rättegångar. Vårt kundcentrerade tillvägagångssätt, i kombination med lokal eftermarknadssupport, gör oss till den föredragna partnern för infrastrukturprojekt i Europa, Asien och Amerika. Hittills har vår fabrik levererat mer än 15 000 enheter utan en enda inre bågerelaterad skada. Det är kraften i kompromisslös kvalitet.

Sammanfattning: Den okrossbara länken mellan standarder och premium RMUs

Elsäkerhetsstandarder finns eftersom el, när den är okontrollerad, är dödlig. De kräver specifika prestandamått – dielektrisk styrka, ljusbågsskydd, felbildning/brott och mekanisk uthållighet. Endast en högkvalitativ ringhuvudenhet kan uppfylla dessa mätvärden på ett tillförlitligt sätt under årtionden av drift. Från vår fabriks erfarenhet är förskottspremien för en certifierad RMU marginell jämfört med kostnaden för en enstaka olycka, vilket inkluderar böter, medicinska anspråk, produktionsstopp och anseendeskador. Vi har bevisat att konsekvent tillämpning av IEC 62271-200, kombinerat med produktionsexcellens påLugao, levererar RMU:er som skyddar både personal och tillgångar. Oavsett om du driver ett datacenter, en vindkraftspark eller en kraftöverföringsstation är det inget alternativ att kräva en högkvalitativ Ring Main Unit – det är kärnan i din säkerhetsstrategi. Kom ihåg: genvägar som tas idag blir morgondagens incidenter. Välj kvalitet, välj efterlevnad och samarbeta med en tillverkare som prioriterar livssäkerhet framför allt.

Vanliga frågor (FAQ)

Fråga 1: Varför kräver elektriska säkerhetsstandarder specifikt intern ljusbågsklassificering (IAC) för ringhuvudenheter?

Svar: Intern bågsklassificering (IAC) är obligatorisk eftersom en RMU kan uppleva ett internt fel på grund av t.ex. isolationsfel eller operatörsfel. Utan en IAC-klassad kapsling kan tryckökningen från en ljusbåge spränga tanken och frigöra plasma vid temperaturer som överstiger 10 000°C. Standarder som IEC 62271-200 kräver IAC AFLR för att säkerställa att dörrar och luckor förblir låsta, heta gaser leds till säkra områden och att inga delar matas ut. En högkvalitativ ringhuvudenhet från en certifierad fabrik genomgår bågtestning i full skala för att bevisa denna förmåga. Lågkvalitetsenheter saknar IAC-märkning, vilket innebär att de ger noll skydd för personalen. Att investera i en IAC-certifierad RMU är det enda sättet att följa säkerhetsföreskrifterna på arbetsplatsen (t.ex. NFPA 70E).

Fråga 2: Hur kan jag visuellt identifiera en ringhuvudenhet av låg kvalitet som kan misslyckas med säkerhetsstandarder?

Svar: Viktiga visuella röda flaggor inkluderar: tunna höljesplåtar (under 1,5 mm för rostfritt stål), oregelbundna svetssträngar, avsaknad av synliga tryckavlastningsventiler, icke-original gasdensitetsmätare (eller ingen mätare) och avsaknad av en typtestetikett. Dessutom har lågkvalitativa RMU ofta plastmanövermekanismer istället för stål och saknade förreglingssystem för att förhindra åtkomst till spänningsförande delar. På vår fabrik har varje ringhuvudenhet ett serienummer med testcertifikat. Om en leverantör inte kan producera IEC-typtestrapporter eller interna ljusbågsvideor, anse att enheten inte uppfyller kraven. Begär alltid testdokumentation från tredje part före köp.

Fråga 3: Kompenserar regelbundet underhåll för att köpa en ringhuvudenhet av låg kvalitet istället för en premium?

Svar: Nej. Även om underhåll är viktigt, kan det inte åtgärda grundläggande designfel. En ringhuvudenhet av låg kvalitet kan ha otillräckliga isoleringsavstånd, gropkontakter eller mikroläckor i gassystemet – problem som inte kan åtgärdas genom periodisk rengöring eller åtdragning. Standarder kräver att utrustning måste vara säker från början. Faktum är att överdrivna underhållsförsök på en undermålig RMU kan introducera ytterligare risker, som att tömma gängor eller felinrikta kontakter. Däremot är vår fabriks högkvalitativa RMU:er designade för "underhållsfri" drift över 10-15 år, bortsett från visuella inspektioner. Att investera i kvalitet minskar drastiskt livscykelkostnaderna och säkerställer inneboende efterlevnad.

Fråga 4: Vilka specifika tester visar att en ringhuvudenhet uppfyller höga säkerhetsstandarder?

Svar: De obligatoriska typtesterna enligt IEC 62271-200 inkluderar: dielektriska tester (strömfrekvens och blixtimpuls), temperaturstegringstest vid märkström, korttidsmotstånds- och topphållfasthetstest, internt ljusbågstest (IAC), mekaniskt uthållighetstest (t.ex. 2000-operationer för strömbrytare för skyddsgrad (IP)), verifieringsgradsbrytare (IP). Dessutom består fabriksrutintesterna för varje enhet av spänningsmotståndskraft, partiell urladdningsmätning, kontaktresistans, gastäthet och mekaniska funktionskontroller. Hos Lugao Power Co., Ltd., utsätts vår ringhuvudenhet för alla dessa tester plus valfri seismisk och klimatisk åldrande. Om något test misslyckas, avvisas designen. Först efter att ha godkänt dessa kan vi lagligt markera enheten som kompatibel.

Fråga 5: Varför ska en projektingenjör specificera Lugao Power Co.,Ltd. som leverantör av högkvalitativa ringhuvudenheter?

Svar: Lugao Power Co.,Ltd. kombinerar 20+ års expertis inom tillverkning av ställverk med interna typprovningsanläggningar och internationella certifieringar (KEMA, CE, TUV). Vår ringhuvudenhet erbjuder överlägsna parametrar (högre BIL, lägre PD, lägre läckagehastighet) jämfört med budgetalternativ. Vi tillhandahåller fullständig dokumentation, spårbarhet och ett dedikerat tekniskt supportteam. Dessutom inkluderar vår fabriks kvalitetskontroll 100 % heliumläckagedetektering och partiell urladdningstestning på varje enhet. Genom att specificera oss minskar ingenjörer ansvaret, säkerställer överensstämmelse med nätkoden och får en produkt som håller i 30 år. Begär en offert eller provutvärdering för att se kvalitetsskillnaden direkt – kontakta vårt team för projektspecifika lösningar och kostnadsfri teknisk rådgivning. Din säkerhet är vår sak.
