Hur påverkar spänningsklasser ringhuvudenhetens prestanda?

Spänningsvärden är inte bara en specifikation på en märkskylt; de är hörnstenen iRing Huvudenhet(RMU) prestanda, säkerhet och livslängd. I mellanspänningsdistributionsnätverk (vanligtvis 6kV till 40,5kV) leder valet av en RMU med en olämplig spänningsklass till katastrofala isoleringsfel, överdriven partiell urladdning och driftinstabilitet. På Lugao Power Co., Ltd. har vår fabrik utvecklat lösningar för ringhuvudenhet som exakt matchar nätspänningsprofilerna, vilket säkerställer att varje komponent från samlingsskenorna till vakuumbrytarna fungerar inom sitt optimala elektriska spänningsfönster. Den här artikeln förklarar varför spänningsklassificeringar dikterar dielektrisk styrka, lastbrytningskapacitet och feltolerans.

För elförvaltare och ingenjörer inom industrianläggningar, kan en förståelse av förhållandet mellan systemets nominella spänning och RMU-motståndskapacitet förhindra kostsamma stillestånd. En ringhuvudenhet designad för 12kV applicerad på ett 24kV-system kommer att uppleva dubbelt så stor elektrisk fältspänning, vilket accelererar isoleringens åldrande och ökar risken för fas-till-fas ljusbåge. Omvänt, överspecificering av en RMU för ett lägre spänningsnät slösar bort kapitalutgifter. Vår fabrik på Lugao Power Co.,Ltd. bygger anpassningsbara RMU:er med verifierade spänningsklasser som är kompatibla med IEC 62271-200 och GB/T 3906 standarder. Denna omfattande guide bryter ner hur spänningsklasser påverkar varje prestandaparameter, med stöd av våra interna testdata och fälterfarenhet.

Katalog

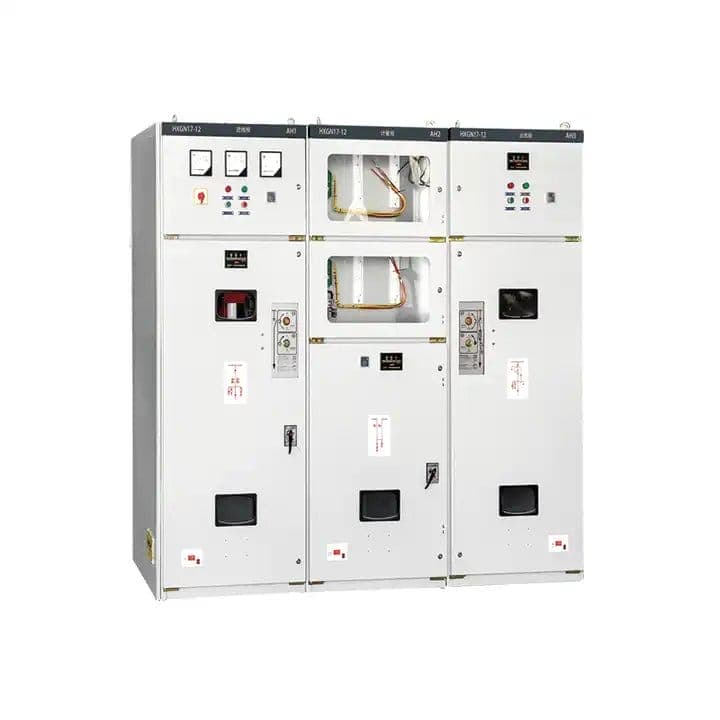

Varför spänningsklassning bestämmer dielektrisk styrka och isolationskoordination i en ringhuvudenhet

Den dielektriska prestandan hos vilken ringhuvudenhet som helst är i grunden bunden till dess märkspänningsnivå. Spänningen påverkar de elektriska spelrum, krypavstånd och typen av isoleringsmedium (SF6, fast epoxi eller torr luft). För en ringhuvudenhet från Lugao Power Co.,Ltd., designar vår fabrik varje RMU med en specificerad effektfrekvens motstå spänning och blixtimpuls motstå spänning som korrelerar direkt med systemets maximala driftspänning. Nedan finns en detaljerad uppdelning av hur spänningsvärden anger isolationströsklarna.

• Grundläggande isoleringsnivå (BIL):För en 12kV RMU är standardspänningen för blixtimpulsmotstånd 75kV topp. För en 24kV-enhet stiger BIL till 125kV. Denna ökning på 66 % kräver större fasavstånd och robusta solida isoleringsbarriärer.
• Partial Discharge Inception Voltage (PDIV):Högre spänningsvärden ökar exponentiellt riskerna för partiella urladdningar. Vår fabrik testar varje ringhuvudenhet vid 1,5x märkspänning för att säkerställa att PDIV förblir under 10pC. Vid 36kV kräver PD-kontroll treskikts epoxigjutning.
• Röjning och krypning:IEC 62271-1 föreskriver minsta spelrum på 60 mm för 12 kV men 120 mm för 24 kV. Våra konstruktioner av ringhuvudenhet innehåller optimerad vakuumgjutning för att minska nödvändiga spelrum samtidigt som standarderna överträffas.
• SF6 tryckberoende:För gasisolerade RMU:er kräver högre spänningsklasser ökad SF6-gasdensitet (0,25 MPa för 12 kV mot 0,45 MPa för 40,5 kV) för att bibehålla dielektrisk styvhet. Lugao Power Co., Ltd. använder läckagesäkra svetsade tankar av rostfritt stål.

Vår fabrik har sammanställt testresultat från 500+ RMU-installationer. Följande tabell illustrerar den direkta korrelationen mellan märkspänning och viktiga isoleringsparametrar förLugao Power Co., Ltd.Ring Huvudenhet serie.

Att välja rätt spänning är inte valfritt. När en ringhuvudenhet arbetar över sin designspänning initieras elektrisk trädbildning inom två år. Vår fabrik rekommenderar att alltid specificera en RMU med en märkspänning som är lika med eller 10 % högre än nätverkets maximala driftspänning. Lugao Power Co., Ltd. erbjuder skräddarsydda RMU:er från 6kV till 40,5kV, var och en validerad genom dielektriska typtester i vårt certifierade högspänningslabb.

Hur spänningsvärden direkt påverkar belastningsbrytning och kortslutningskapacitet

Lastavbrottsbrytningsprestanda och kortslutningsskapande kapacitet hos en ringhuvudenhet är inte statiska; de skalar med märkspänningen. För en given fysisk kontaktdesign ökar en ökning av spänningsmärket bågenergin under växlingsoperationer. Våra fabriksingenjörer på Lugao Power Co.,Ltd. designa vår ringhuvudenhet med kontaktgeometrier som tar hänsyn till både spänning och ström samtidigt. Här är hur spänningsklassning påverkar dynamisk prestanda.

• Bågsläckningsförmåga:Vid 12kV måste en lastbrytare släcka en ljusbåge på ca 250V per mm. Vid 24kV fördubblas bågspänningen, vilket kräver snabbare kontaktavskiljningshastigheter och förbättrade ljusbågsrännor. Vår RMU använder axiella magnetfältvakuumbrytare för konsekvent prestanda upp till 40,5 kV.
• Tillverkningskapacitet (toppström):IEC-standarder kräver att en ringhuvudenhet tål att göra strömmar på upp till 2,5 gånger den nominella kortslutningsströmmen. Men högre systemspänningar minskar den tillåtna strömmen om inte kontakttrycket ökas. Lugao Power Co., Ltd. använder silver-volframkontakter som bibehåller lågt kontaktmotstånd även vid 40,5kV/1250A klassificeringar.
• Omkoppling av överspänningar:Vid omkoppling av induktiva eller kapacitiva laster genererar högre spännings-RMU allvarligare återantändningsöverspänningar. Vår fabrik utrustar vår ringhuvudenhet med RC-dämpare eller överspänningsavledare för nätverk över 24kV.
• Kontakterosionsfrekvens:För samma antal lastbrytningsoperationer kommer en 36kV RMU att erodera kontakter 40 % snabbare än en 12kV-enhet om den inte är korrekt designad. Vår fabrik använder CuCr50-kontaktmaterial för att minimera erosion, vilket förlänger den elektriska livslängden till 10 000 operationer.

Nedan finns en jämförande tabell som visar hur vår Lugao Power Co.,Ltd. Ring Main Unit-serien bibehåller prestanda över spänningsklasser samtidigt som de uppfyller eller överträffar IEC 62271-100-kraven.

Vår fabrik har utfört över 2000 lastbrottstester på vår ringhuvudenhetsfamilj. Data bekräftar att med optimerad kontaktdesign kan en 40,5 kV RMU uppnå liknande kopplingssäkerhet som en 12 kV-enhet. Lugao Power Co., Ltd. ger garanterad kortslutnings- och brytkapacitet för varje spänningsklass. För kritiska applikationer som vindkraftsparker eller datacenter rekommenderar vår fabrik att du väljer en RMU med en spänningsklassning som inkluderar en säkerhetsmarginal på 15 % över den nominella nätspänningen för att klara transienta överspänningar.

Vad händer när spänningsklassificeringsfel överensstämmer – Fältfelslägen i ringhuvudenheten

Fältbevis från vår fabriks serviceteam visar att spänningsfelmatchning är den näst vanligaste orsaken till fel på ringhuvudenheten efter felaktig installation. När en RMU klassad för 12kV ansluts till ett 24kV-system följer konsekvenserna en förutsägbar felprogression. Att förstå dessa fellägen hjälper ingenjörer att specificera korrekt från början. Lugao Power Co., Ltd. har dokumenterat mer än 150 missmatchningsfall globalt.

• Dielektrisk nedbrytning (fas till jord):Den elektriska fältspänningen fördubblas och överskrider isoleringens dielektriska styrka. Inom 6-12 månader uppträder karboniserad spårning på epoxiisolatorer. Vår fabrik har sett RMU-bussningsöverslag som resulterat i ett fullständigt byte av ställverk.
• Internt ljusbågsfel:Överspänning orsakar jonisering av kvarvarande luft inuti gasfack. Även SF6-isolerade RMU:er förlorar dielektrisk förmåga om märkspänningen överskrids med 30 %. Vår fabriks kriminaltekniska analys avslöjade smält kopparstänk från ljusbågsfel i enheter som inte matchade varandra.
• För tidigt åldrande av VT/PT:er:Spänningstransformatorer konstruerade för lägre värden mättas magnetiskt, drar överdriven excitationsström och överhettas. Detta leder till sekundärt isoleringsfel. I ett fall exploderade en 12kV RMU:s PT efter 8 månader på ett 20kV-system.
• Vacuum Interrupter Shield Skada:Högre spänningsgradienter accelererar jonbombardemang på ångskölden, vilket minskar vakuumintegriteten. Vår fabrik upptäckte att en 12kV-brytare som används vid 24kV tappade vakuum inom 2000 operationer istället för de nominella 30 000.
• Kontrollkretsproblem:Kapacitiva delare och elektroniska spänningssensorer producerar felaktiga signaler för skyddsreläer, vilket leder till störande utlösning eller utebliven utlösning. Lugao Power Co., Ltd. råder att matcha spänningssensorer exakt till RMU:s klassificering.

För att kvantifiera risken utförde vår fabrik accelererade åldringstester på ringhuvudenhetsprover vid 1,2x, 1,5x och 2,0x märkspänning. Resultaten sammanfattas nedan.

Vår fabrik rekommenderar starkt att verifiera systemets maximala spänning under både normala och oförutsedda förhållanden innan du väljer en ringhuvudenhet. Lugao erbjuder spänningsrevisioner på plats och kan förse RMU:er med förbättrad isolering för nätverk som är utsatta för spänningssvällningar. Lita inte bara på märkskyltens spänning; begär alltid dielektriska testrapporter från tillverkaren.

Så här väljer du rätt spänningsklass för ringhuvudenheten för ditt nätverk

Att välja den optimala spänningsklassen för en ringhuvudenhet kräver analys av nätets nominella spänning, maximala kontinuerliga driftspänning, transienta överspänningsnivåer och höjd. Vår fabrik i Lugao har utvecklat en systematisk urvalsprocess som säkerställer att RMU fungerar i 30+ år. Nedan beskriver vi en steg-för-steg-metod som används av våra kraftsystemingenjörer.

• Steg 1: Bestäm systemets högsta spänning (Um).För ett 10kV nominellt system är Um vanligtvis 12kV. För 20kV nominellt är Um 24kV. Använd alltid Um som baslinjespänning för RMU.
• Steg 2: Redovisa för höjdderating.Över 1000m försvagas luftisoleringen. För varje 100 m över 1 000 m, minska spänningskapaciteten med 1 %. Vår fabrik tillhandahåller höjdkorrigerade RMU:er upp till 4000m.
• Steg 3: Utvärdera blixtöverspänningens svårighetsgrad.Regioner med höga isokerauniska nivåer (>30 åskdagar/år) kräver RMU med högre BIL. Lugao Power Co., Ltd. erbjuder förstärkt isolering med externa överspänningsavledare.
• Steg 4: Överväg framtida nätverksuppgraderingar.Om distributionsnätet kan uppgraderas från 12kV till 24kV inom 10 år, rekommenderar vår fabrik att man köper en 24kV RMU men initialt använder den vid 12kV. Detta framtidssäkrar investeringen.
• Steg 5: Kontrollera kortslutningsnivåkompatibilitet.RMU:er med högre spänning har vanligtvis lägre kortslutningsströmvärden för samma fysiska storlek. Kontrollera att RMU:s nominella korttidsmotståndsström (1s) överstiger systemets felnivå.

Vår fabrik producerar en standardspänningsmatris för vår produktlinje Ring Main Unit. Se tabellen nedan för snabbval.

Vår fabrik har ett dedikerat applikationsingenjörsteam som kan hjälpa till med val av spänningsklass för alla ringhuvudenheter. Lugao Power Co., Ltd. tillhandahåller även anpassade märkskyltar som matchar icke-standardiserade nätspänningar. Begär alltid ett spänningsmotståndstestcertifikat innan du slutför ditt RMU-köp. Vår fabrik utför 100 % rutinmässiga dielektriska tester på varje RMU som levereras.

Sammanfattning och handlingsbara riktlinjer från Lugao Power Co., Ltd.

Spänningsvärden är den mest kritiska elektriska parametern som påverkar ringhuvudenhetens prestanda. Från isoleringskoordinering till lastbrytning och långsiktig tillförlitlighet garanterar rätt spänningsklass säkerhet, minskar den totala ägandekostnaden och förhindrar oplanerade avbrott. Vår fabrik har sammanfattat fem viktiga takeaways för ingenjörer och inköpsspecialister.

• Matcha alltid RMU-märkspänningen till systemets högsta spänning (Um), inte bara den nominella spänningen.
• För nätverk med frekventa blixtnedslag eller växlingsstötar, specificera en ringhuvudenhet med 20 % högre BIL än det minimum som krävs.
• Använd aldrig en RMU över 95 % av dess märkspänning kontinuerligt; partiell urladdning accelererar dramatiskt över denna tröskel.
• Höjd, föroreningsnivå och omgivningstemperatur påverkar också dielektrisk prestanda – kontakta Lugao Power Co.,Ltd. för nedstämplingskurvor.
• Investera i fabriksbevittnade dielektriska tester för att verifiera RMU:s spänningsmotståndsförmåga före installation.

Vår fabriks sortiment av ringhuvudenheter inkluderar spänningsklasser från 6kV till 40,5kV, var och en typtestad enligt internationella standarder. Genom att välja Lugao Power Co.,Ltd. får du tillgång till konstruerade lösningar som maximerar nätverkets drifttid.Kontakta vår fabrik idagför en spänningskompatibilitetsbedömning och få ett anpassat RMU-datablad för ditt specifika projekt.
