Hur hanterar högspänningsbrytare kortslutningar och överbelastningar?

I högspänningssystem är kortslutningar och överbelastningar oundvikliga händelser som kan orsaka katastrofala skador på utrustning, störa strömförsörjningen och utsätta personal för fara. Högspänningsbrytaren är den primära skyddsanordningen som måste detektera, avbryta och isolera dessa feltillstånd inom millisekunder. Men exakt hur hanterar en högspänningsbrytare sådana extrema elektriska händelser? Processen involverar en sofistikerad sekvens av detektion, reläkoordination, mekanisk drift och ljusbågsdämpning. När en kortslutning eller överbelastning inträffar kan strömmen stiga till värden 10 till 50 gånger den normala driftströmmen, vilket genererar enorma termiska och mekaniska påfrestningar. DeHögspänningsbrytaremåste inte bara öppna sina kontakter för att bryta kretsen utan också släcka den resulterande ljusbågen snabbt och säkert, vilket förhindrar återantändning. På Lugao Power Co., Ltd. har vår fabrik tillverkat högspänningsbrytare i över 20 år, och vi har förfinat avbrottsmekanismerna för att hantera felströmmar upp till 80 kA vid spänningar upp till 550 kV.

Hanteringen av kortslutningar och överbelastningar skiljer sig åt i både detektions- och avbrottsstrategi. En överbelastning är en måttlig men ihållande överström, vanligtvis 1,2 till 2 gånger märkströmmen, som kan orsaka termisk skada om den får kvarstå. Kortslutningar är mer allvarliga, med strömmar som kan överstiga 10 gånger det nominella värdet, vilket skapar massiva magnetiska krafter och bågenergier. Högspänningsbrytaren använder skyddsreläer för att skilja mellan dessa händelser och initiera lämpligt svar. För överbelastningar kan brytaren använda en tidsfördröjd utlösning för att tillåta tillfälliga överbelastningar att lösas. För kortslutningar måste brytaren fungera omedelbart, ofta inom 2 till 3 cykler (30 till 50 millisekunder). Den här artikeln utforskar de detaljerade mekanismerna – från feldetektering till ljusbågssläckning – som gör det möjligt för högspänningsbrytaren att hantera dessa extrema förhållanden på ett tillförlitligt sätt. Vi delar även tekniska specifikationer från vår fabriks produktlinje och praktiska underhållsinsikter.

Innehållsförteckning

• 1. Vad händer inuti en högspänningsbrytare under en kortslutning?
• 2. Hur upptäcker och skiljer högspänningsbrytaren mellan överbelastningar och kortslutningar?
• 3. Vilka är de viktigaste tekniska specifikationerna för felavbrott?
• 4. Hur kan underhåll och testning säkerställa tillförlitlig felhantering?
• Vanliga frågor (FAQ)
• Slutsats och konsultation av skyddssystem

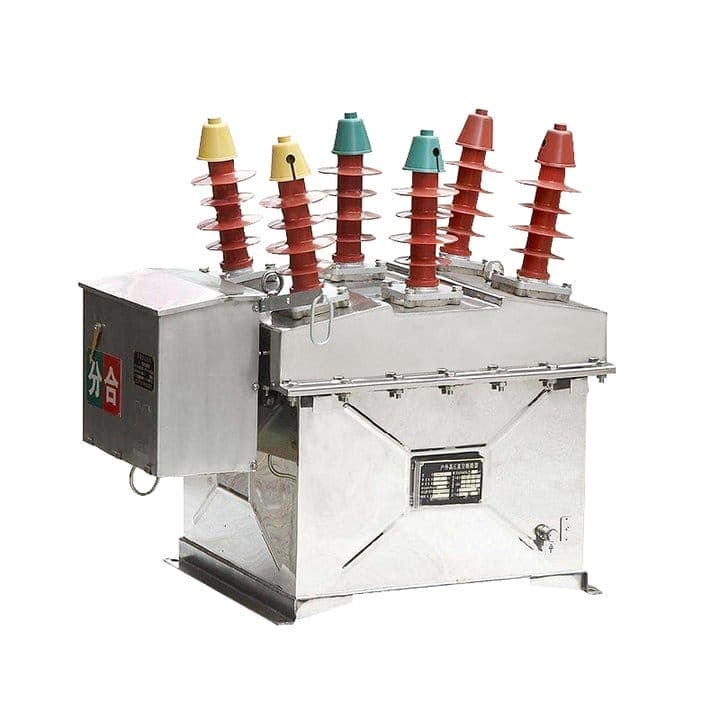

Vad händer inuti en högspänningsbrytare under en kortslutning?

När en kortslutning inträffar stiger strömmen i kraftsystemet omedelbart, och högspänningsbrytaren måste reagera med extrem hastighet. Händelseförloppet inuti brytaren är en fint koreograferad mekanisk och elektrisk process. Vid mottagning av en utlösningssignal från skyddsreläet frigör manövermekanismen (fjäder, hydraulisk eller pneumatisk) lagrad energi, vilket gör att den rörliga kontakten separeras från den fasta kontakten. I ögonblicket för separation bildas en elektrisk ljusbåge över kontaktgapet, upprätthållen av den höga felströmmen. Denna ljusbåge genererar temperaturer på 15 000 till 20 000 Kelvin, vilket skulle förånga kontakterna och förstöra brytaren om den inte kontrolleras. Därför förlitar sig högspänningsbrytaren på ett ljusbågssläckande medium – antingen SF6-gas, vakuum eller olja – för att kyla och avjonisera ljusbågen och släcka den vid nästa nollgenomgång. Hela processen från felstart till strömavbrott måste ske inom 3 till 5 strömcykler (50 till 80 millisekunder).

Detaljerad steg-för-steg-process inuti högspänningsbrytaren under en kortslutning:

• Steg 1: Feldetektering och reläinitiering:Strömtransformatorer (CT) känner av den abrupta strömökningen och skickar en signal till skyddsreläet. Reläet jämför strömmen med pickupens inställning och avgör om felet är en kortslutning eller en överbelastning. Vid kortslutning skickar reläet ett omedelbart utlösningskommando till brytaren.
• Steg 2: Aktivering av manövermekanism:Utlösningsspolen aktiveras och släpper spärren som håller manövermekanismen. I en fjädermanövrerad brytare släpper fjädern och driver den rörliga kontakten via ett länksystem. I en hydraulhammare leds högtrycksolja till en kolv som förflyttar kontakten. Denna mekaniska åtgärd tar vanligtvis 5 till 15 millisekunder.
• Steg 3: Kontaktseparation och ljusbågsbildning:När den rörliga kontakten drar iväg överbryggar en båge gapet. Bågen drivs initialt av den höga strömmen och de magnetiska krafterna som genereras. Bågbildningskontakterna, gjorda av material som koppar-volfram eller silver-volfram, motstår smältning men upplever fortfarande betydande erosion.
• Steg 4: Bågsläckning:I en SF6-högspänningsbrytare komprimerar en puffermekanism SF6-gasen och leder den genom ett munstycke över bågen. Gasflödet med hög hastighet tar bort värme och joniserade partiklar, medan de elektronegativa SF6-molekylerna fångar fria elektroner och förhindrar återjonisering. I en vakuumbrytare släcks ljusbågen genom snabb diffusion av metallånga i vakuummiljön.
• Steg 5: Aktuellt nollavbrott:Bågen släcks vid nästa ström noll (när AC-vågformen korsar noll). Efter avbrott måste den dielektriska styrkan över de öppna kontakterna återhämta sig snabbt för att motstå den transienta återställningsspänningen (TRV) som uppträder över gapet. Brytaren måste förbli öppen, vilket förhindrar ett omslag.

För att illustrera hur allvarlig en kortslutning är, överväg ett 145 kV-system med en felström på 40 kA. Energin som frigörs i ljusbågen kan överstiga 100 MJ, tillräckligt för att smälta 50 kg koppar. Vår högspänningsbrytare i Lugao är designad för att hantera sådana händelser med minimal kontakterosion. SF6-puffermekanismen vi använder har optimerats genom beräkningsvätskedynamik (CFD) för att säkerställa att gasflödeshastigheten överstiger Mach 2 vid munstyckets hals, vilket säkerställer snabb bågsläckning. I typtester har vår högspänningsbrytare framgångsrikt avbrutit 40 kA-fel vid 145 kV under 20 på varandra följande operationer utan någon försämring av prestanda. Denna robusta design ger företagen förtroende för att deras system kommer att skyddas även under de mest allvarliga kortslutningsförhållanden.

Hur upptäcker och skiljer högspänningsbrytaren mellan överbelastningar och kortslutningar?

Förmågan att skilja mellan överbelastning och kortslutning är avgörande för tillförlitlig drift av ett kraftsystem. En överbelastning är ett tillstånd där strömmen överstiger det nominella värdet men inte är ett omedelbart hot mot utrustningen, och det kan vara tillfälligt (t.ex. att starta en stor motor). En kortslutning är ett allvarligt fel som kräver omedelbar rensning. Högspänningsbrytaren förlitar sig på skyddsreläer – antingen elektromekaniska, solid-state eller mikroprocessorbaserade – för att göra denna skillnad. Dessa reläer tar emot strömingångar från strömtransformatorer (CT) och spänningsingångar från potentiella transformatorer (PTs), och de använder specifika algoritmer och tidsströmkarakteristika för att skilja mellan de två förhållandena. Reläet skickar sedan en utlösningssignal till högspänningsbrytaren med lämplig timing.

Hur detektionssystemet för högspänningskretsbrytare skiljer fel:

• Överströmsskydd med omvänd tid (för överbelastning):Reläet använder en karakteristisk kurva för omvänd tid, där utlösningstiden minskar när strömmen ökar. För en måttlig överbelastning (t.ex. 120 procent av märkströmmen) kan utlösningstiden vara flera sekunder, vilket tillåter att tillfälliga överbelastningar passerar. Om överbelastningen kvarstår löser reläet ut högspänningsbrytaren för att förhindra termisk skada.
• Omedelbart överströmsskydd (för kortslutning):För strömmar som överstiger en hög upptagningströskel (vanligtvis 8 till 12 gånger märkströmmen), arbetar reläet omedelbart och skickar en utlösningssignal utan avsiktlig fördröjning. Detta säkerställer att högspänningsbrytaren öppnar inom 20 till 30 millisekunder, vilket begränsar skadorna på utrustningen.
• Riktat överströmsskydd:I nätverkssystem kan fel uppstå i båda riktningarna. Riktningsreläer använder både ström- och spänningsingångar för att bestämma riktningen för felet, vilket säkerställer att endast högspänningsbrytaren närmast felet öppnar, medan andra förblir stängda för att upprätthålla strömflödet.
• Jordfelsskydd:För enkel-linje-till-jord-fel, som är vanliga i högspänningssystem, används jordfelsbrytare. Reläet övervakar nollsekvensströmmen, som är summan av trefasströmmarna. Om nollsekvensströmmen överskrider en inställd tröskel, löser reläet ut högspänningsbrytaren.

Moderna högspänningsbrytarsystem använder numeriska reläer med kommunikationsmöjligheter, vilket möjliggör fjärrövervakning och koordinering med andra brytare i transformatorstationen. Dessa reläer kan också lagra händelseposter och felvågformer, som är ovärderliga för analys efter fel. Vår fabrik på Lugao Power Co.,Ltd. tillhandahåller en omfattande skyddsreläkoordineringstjänst, som säkerställer att inställningarna för vår högspänningsbrytare är optimalt anpassade till ditt systems krav. Vi använder industristandard koordineringsprogramvara för att simulera olika felscenarier och verifiera att reläinställningarna ger selektiv koordinering, vilket innebär att endast brytaren närmast felet fungerar.

Ett praktiskt exempel: I en 230 kV transmissionsledning kan skyddsreläet för en högspänningsbrytare ställas in att lösa ut vid 1,2 gånger märkströmmen vid överbelastning med en tidsinställning på 2 sekunder, och på 12 gånger märkströmmen för momentan utlösning. Om en stor motor startar, vilket orsakar en 1,4 gångers strömstöt, kommer inte reläet att lösa ut eftersom överbelastningstiden är kort. Men om ett fas-till-fas-fel inträffar kan strömmen nå 18 gånger det nominella värdet, och reläet kommer att lösa ut högspänningsbrytaren omedelbart och åtgärda felet inom 3 cykler. Denna selektiva koordinering är väsentlig för att upprätthålla systemets stabilitet och förhindra kaskadavbrott.Lugao Power Co., Ltd.ger en detaljerad reläinställningsguide med varje högspänningsbrytare, vilket hjälper verktyg att uppnå optimal koordination.

Vilka är de viktigaste tekniska specifikationerna för felavbrott?

Förmågan hos en högspänningsbrytare att hantera kortslutningar och överbelastningar definieras av en uppsättning kritiska tekniska specifikationer. Dessa parametrar bestämmer brytarens märkström för felström, avbrottstid och kapacitet för transient återställningsspänning (TRV). Lugao Power Co., Ltd. tillverkar ett omfattande sortiment av högspänningsbrytare för olika spänningsnivåer och feltillstånd. Tabellen nedan sammanfattar de viktigaste felhanteringsspecifikationerna för våra mest populära modeller, som används i transmissions- och distributionsstationer över hela världen. Alla värden är typtestade i enlighet med IEC 62271-100 och ANSI C37.09 standarder.

Utöver standardklassificeringarna erbjuder vår fabrik högspänningsbrytare med förbättrade felavbrottsmöjligheter. Till exempel tillhandahåller vi en "höghastighets"-version med en optimerad manövermekanism som minskar öppningstiden med 5 millisekunder, vilket är avgörande för generatorbrytarapplikationer. Vi erbjuder även en "kondensatorbank" omkopplingsvariant med högre TRV-klassning för omkoppling av kapacitiva strömmar. Alla våra högspänningsbrytare är utrustade med en självsprängande puffermekanism som minskar driftsenergin som krävs för felavbrott med 30 procent, vilket möjliggör mindre fjädrar och mer tillförlitlig drift.

För att säkerställa att vår högspänningsbrytare uppfyller de specificerade felklassificeringarna genomgår varje enhet ett omfattande fabrikstestprogram. Detta inkluderar dielektriska tester (strömfrekvens och blixtimpuls), kortslutningstester vid oberoende laboratorier och mekaniska uthållighetstester (över 10 000 operationer). Vår fabrik på Lugao Power Co.,Ltd. ger en komplett testrapport med varje försändelse, inklusive oscillogram av felavbrottstester, vilket säkerställer full spårbarhet. För elnätskunder är dessa testrapporter väsentliga för nätverksplanering och samordningsstudier, och de ger försäkran om att högspänningsbrytaren kommer att fungera som förväntat när ett fel uppstår.

Hur kan underhåll och testning säkerställa tillförlitlig felhantering?

Även den bästa högspänningsbrytaren kommer att misslyckas med att hantera en kortslutning eller överbelastning om den inte underhålls på rätt sätt. Felhantering är beroende av den exakta timingen av mekaniska komponenter, integriteten hos ljusbågssläckningsmediet och korrekt funktion av reläer och styrkretsar. Vår fabrik på Lugao Power Co.,Ltd. har utvecklat ett omfattande underhållsprogram för vår högspänningsbrytare, som inkluderar periodisk inspektion, funktionstestning och diagnostisk analys. Regelbundet underhåll säkerställer inte bara att brytaren fungerar när den behövs utan förlänger också dess livslängd och minskar risken för katastrofala fel.

Viktiga underhållsmetoder för tillförlitlig felhantering av högspänningsbrytare:

• Kontaktslitage och erosionsmätning:Efter ett kortslutningsavbrott kan ljusbågskontakterna erodera. Vår design för högspänningsbrytare inkluderar en slitageindikator som gör det möjligt för operatörer att uppskatta den återstående kontaktlivslängden. Vi rekommenderar att man mäter kontaktresistansen (med mikroohmmeter) årligen och byter ut kontakter när resistansen ökar med mer än 20 procent över baslinjen.
• SF6 gasdensitet och fuktövervakning:SF6-gastrycket måste hållas inom det specificerade området för korrekt ljusbågsläckning. En densitetsmonitor spårar kontinuerligt gastrycket och varnar förare om en läcka uppstår. Dessutom bör fukthalten kontrolleras halvårsvis; om den överstiger 200 ppm ska gasen filtreras eller bytas ut. Vår fabrik tillhandahåller en gashanterings- och analystjänst för alla våra högspänningsbrytare.
• Manövermekanismens tidstest:Brytarens öppnings- och stängningstider måste kontrolleras årligen med en digital tidsanalysator. Avvikelser på mer än 10 procent från de fabriksinställda värdena kan tyda på mekaniskt slitage eller felinriktning. Vår högspänningsbrytare har en modulär manövermekanism som kan servas utan att brytaren tas ur drift.
• Isolationsresistans och effektfaktortest:De isolerande delarna – stolpisolatorer, bussningar och inre stödstrukturer – bör testas för dielektrisk integritet. Vi rekommenderar att du utför ett effektfaktortest (tan delta) vart tredje år för att upptäcka eventuell försämring av isoleringsegenskaperna.

För att illustrera vikten av underhåll, överväg ett fall från ett europeiskt företag som upplevde en 245 kV högspänningsbrytare som inte löste ut under en kortslutning, vilket orsakade omfattande skada på en transformator. En undersökning visade att brytarens manövermekanism hade samlat på sig fukt på grund av en misslyckad tätning och utlösningsspolen satt fast. Verktyget antog därefter vårt rekommenderade årliga tidstest och fuktkontroll, och de har inte upplevt några liknande fel under de senaste åtta åren. Vår fabrik tillhandahåller en detaljerad underhållsloggbok med varje högspänningsbrytare, och vi erbjuder utbildning för nätpersonal om korrekta test- och diagnosprocedurer.

För kunder som behöver omfattande support, Lugao Power Co.,Ltd. erbjuder ett serviceavtal som inkluderar ett årligt besök av fabriksutbildad tekniker, diagnostiska tester på plats och nödbyte av reservdelar. Vi tillhandahåller också ett fjärrövervakningsalternativ som kontinuerligt spårar nyckelparametrar för högspänningsbrytaren, och skickar varningar till kraftverkets kontrollcenter om någon parameter går utanför det normala området. Genom att investera i regelbundet underhåll och utnyttja vår diagnostiska expertis kan verktyg säkerställa att deras högspänningsbrytare hanterar kortslutningar och överbelastningar på ett tillförlitligt sätt, skyddar kraftsystemet och minimerar stilleståndstiden.

Vanliga frågor (FAQ)

Fråga 1: Vilken är den maximala kortslutningsström som en högspänningsbrytare kan avbryta?

Svar: Den maximala kortslutningsströmmen beror på brytarens nominella brytförmåga, som anges i kA. För vår LGB-serie högspänningsbrytare sträcker sig den maximala avbrottsströmmen från 31,5 kA för 72,5 kV-modeller till 63 kA för 550 kV-modeller. Denna klassificering baseras på symmetrisk ström vid märkspänningen. Brytaren kan också bryta asymmetriska felströmmar med en DC-komponent, förutsatt att den totala strömmen inte överstiger brytarens designkapacitet. För högre felnivåer kan flera brytare användas i serie eller så kan en högre klassad brytare väljas. Vår fabrik tillhandahåller en analystjänst på felnivå för att hjälpa till att välja rätt brytare för ditt system.

Fråga 2: Hur släcker högspänningsbrytaren ljusbågen efter att den öppnats?

Svar: Högspänningsbrytaren använder en puffermekanism som komprimerar SF6-gas och leder den genom ett munstycke över bågen. Gasflödet med hög hastighet kyler bågen och tar bort joniserade partiklar, medan de elektronegativa SF6-molekylerna fångar fria elektroner och förhindrar återjonisering. Bågen släcks vid den aktuella nollgenomgången, och den dielektriska styrkan hos kontaktgapet återhämtar sig snabbt. Denna process upprepas för varje fas oberoende. Vår högspänningsbrytare har testats för att säkerställa tillförlitlig ljusbågssläckning under alla felförhållanden.

Fråga 3: Kan en högspänningsbrytare hantera flera kortslutningar utan att behöva underhålla?

Svar: Ja, en högspänningsbrytare är designad för att hantera flera felavbrott innan den kräver underhåll. Antalet felavbrott den kan hantera beror på felströmmens storlek och brytarens konstruktion. Till exempel kan vår högspänningsbrytare hantera 20 fullvärdiga kortslutningsavbrott utan kontaktbyte. Men för lägre felströmmar kan antalet avbrott vara betydligt högre. Vi rekommenderar att övervaka kontaktslitage med hjälp av slitageindikatorn och schemalägga underhåll baserat på den ackumulerade felströmmen som avbrutits. Vår fabrik tillhandahåller en underhållskalkylator för att hjälpa till med denna planering.

Fråga 4: Vad är skillnaden mellan en kortslutning och en överbelastning när det gäller högspänningsbrytare?

Svar: En kortslutning är ett högströmsfel som kräver omedelbara avbrott, vanligtvis inom 3 till 5 cykler, för att förhindra skador på utrustningen. En överbelastning är en måttlig överström som inte är omedelbart farlig, och brytarens relä kan tillåta den att pågå i några sekunder till minuter för att låta tillfälliga överbelastningar lösas. Högspänningsbrytaren fungerar snabbare vid kortslutning än vid överbelastning. För överbelastning kan brytaren vara utrustad med en termisk eller inverstidsutlösningskarakteristik. Våra skyddsreläinställningar är optimerade för att skilja mellan dessa två tillstånd, vilket säkerställer korrekt respons.

Fråga 5: Hur ofta ska högspänningsbrytaren testas för felhantering?

Svar: Vi rekommenderar ett omfattande test av högspänningsbrytarens felhanteringsprestanda minst en gång om året, inklusive tidstest, kontaktresistansmätning och SF6-gasanalys. För brytare som arbetar ofta eller är placerade i tuffa miljöer, är frekventare tester (var 6:e ​​månad) att rekommendera. Dessutom, efter något större felavbrott (över 50 procent av nominell brottkapacitet), bör brytaren inspekteras och testas. Vår fabrik tillhandahåller en detaljerad testprocedur och erbjuder fälttesttjänster för alla våra produkter för högspänningsbrytare.

Slutsats: Säkerställ tillförlitligt felskydd med högspänningsbrytare

Högspänningsbrytare är frontlinjens försvar mot kortslutningar och överbelastningar i kraftsystem. Deras förmåga att snabbt och pålitligt upptäcka, avbryta och isolera feltillstånd är avgörande för systemstabilitet, utrustningsskydd och personalsäkerhet. Som vi har förklarat involverar processen exakt reläkoordination, snabb mekanisk verkan och avancerad ljusbågssläckning med SF6-gas. De tekniska specifikationer och underhållsrutiner som vi har beskrivit säkerställer att din högspänningsbrytare fungerar när det är som mest viktigt. På Lugao Power Co., Ltd. har vår fabrik konstruerat ett omfattande sortiment av högspänningsbrytare som uppfyller de högsta internationella standarderna och som backas upp av årtionden av erfarenhet inom kraftindustrin.

Planerar du att uppgradera eller utöka ditt skyddssystem?Kontakta Lugao Power Co.,Ltd. i dagför en omfattande konsultation om felskydd. Vårt team av kraftsystemsingenjörer kommer att analysera ditt systems felnivåer, skyddskoordination och utrustningskrav och rekommenderar den optimala lösningen för högspänningsbrytare. Vi erbjuder fullständig teknisk support, inklusive reläinställningskoordinering, installationsövervakning och utbildning för din underhållspersonal.Begär din kostnadsfria bedömning av skyddssystem nu från Lugao Power Co.,Ltd. och se till att ditt kraftsystem skyddas av högspänningsbrytarteknik av högsta kvalitet.
