Vilka är skillnaderna mellan högspänningsvakuumbrytare inomhus och utomhus?

I moderna kraftdistributionssystem är vakuumbrytare (VCB) avgörande utrustning för att säkerställa strömförsörjningssäkerhet och stabilitet. Deras huvudsakliga funktion är att snabbt bryta ström och isolera ledningar vid fel, vilket förhindrar skador på utrustning och storskaliga strömavbrott. Många inköps- och ingenjörspersonal är dock ofta förvirrade över skillnaderna mellan VCB:er inomhus och utomhus när de väljer modeller. Även om båda använder vakuumbågssläckningsteknik, varför finns det så betydande designskillnader? Och hur ska man välja utifrån projektscenarier?

Som en professionell tillverkare av kraftutrustning bryter Lugao Power, som kombinerar inomhus- och utomhusprodukter för vakuumbrytare, ner kärnskillnaderna, designegenskaperna och tillämpliga scenarierna för de två för att hjälpa dig att enkelt välja rätt utrustning.

Vad är en vakuumkretsbrytare (VCB)?

Vakuumbrytare använder ett vakuum som både ljusbågssläckningsmedium och isoleringsmedium. De använder en vakuummiljö för att släcka ljusbågen och kontrollerar och skyddar därigenom kretsen. Detta undviker användningen av olja eller SF6-gas, vilket gör det säkrare och mer miljövänligt. De används ofta i kraftverk och transformatorstationer, särskilt i applikationer som kräver frekvent drift.

Det mest grundläggande sättet att särskilja dem är genom deras installationsmiljö. Vakuumbrytare är huvudsakligen indelade i två kategorier: Högspänningsvakuumbrytare inomhus: Lämpliga för användning i slutna och kontrollerade inomhusmiljöer, kompatibla med standardställverk och som uppfyller stabila driftförhållanden inomhus.

Högspänningsvakuumbrytare utomhus: Lämplig för användning i olika osäkra utomhusmiljöer, utan att oroa dig för ogynnsamma väderförhållanden.

Oavsett om det är inomhus eller utomhus, delar högspänningsvakuumbrytare samma kärnbågssläckningsprincip, men deras struktur, skydd och isoleringsdesign är helt anpassad för att passa olika scenarier.

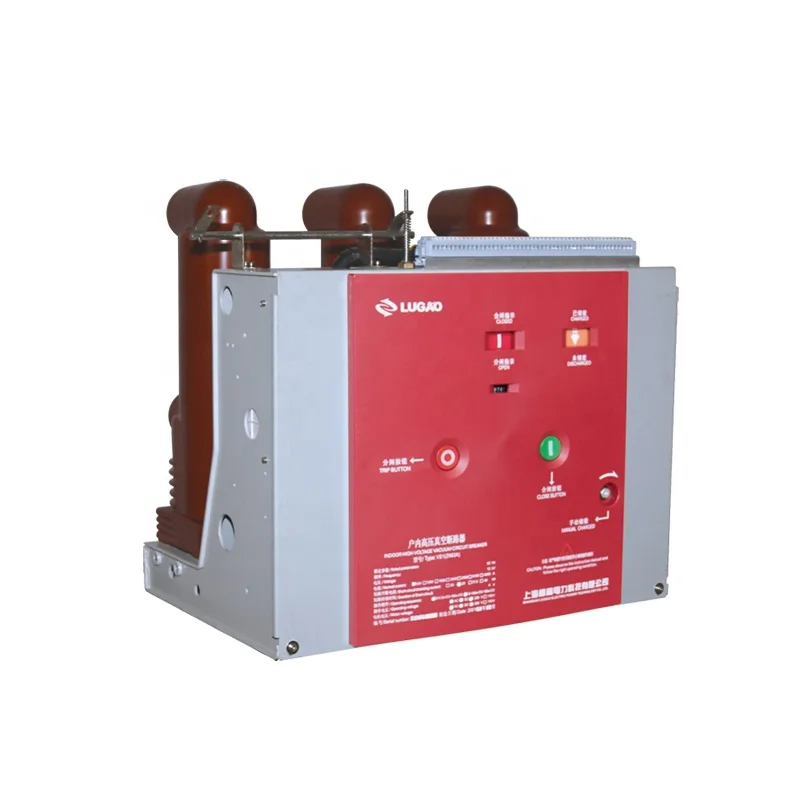

Vakuumbrytare inomhus (VS1-serien)

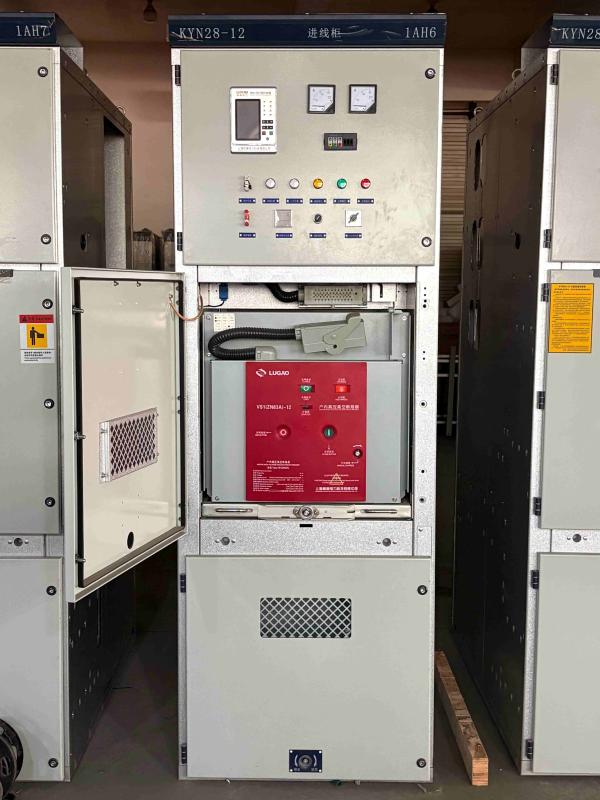

Inomhus VCB är den vanligaste typen av strömbrytare, vanligtvis installerad i slutna utrymmen som ställverk och inomhustransformatorstationer. Lugao Powers vakuumbrytare inomhus är ett typiskt exempel på skåpmonterade konstruktioner. Manövermekanismen är integrerad i strömbrytarens kropp, vilket gör att den inte bara kan användas som en fast installationsenhet utan också med en dedikerad framdrivningsmekanism för att bilda en vagnenhet. Huvudkretssektionen kan använda integrerade förseglade poler för att uppnå strömbrytarens miniatyrisering och underhållsfri drift. Den kan utrustas med ställverk som KYN28A-12, och enheter av fast typ kan också utrustas med XGN-serien av fast typ av ställverk.

Designfunktioner

1. Kompakt modulär struktur, anpassningsbar till standardställverk

Måtten på inomhus VCB är strikt utformade enligt dimensionerna för standardställverk som KYN28. Den antar en modulär ramstruktur, som tillåter direkt inbäddning i skåpet för installation, vilket maximerar användningen av utrymme för kraftdistribution inomhus. Lugaos inomhusvakuumbrytare integrerar en vakuumbrytare, manövermekanism och kontrollenhet. Frontpanelen är utrustad med öppnings- och stängningsknappar och statusindikatorlampor för bekväm drift och övervakning av operatörer.

2. Grundläggande skyddsklass, lämplig för rena inomhusmiljöer

Eftersom den är installerad i en torr, regnfri och UV-fri inomhusmiljö är skyddsklassificeringen för inomhus VCB typiskt IP20~IP40, vilket endast kräver skydd mot oavsiktlig kontakt med fingrar och verktyg och små mängder damm, utan att behöva klara av svåra väderförhållanden.

3. Epoxihartsisoleringsstruktur, lämplig för skåpdriftsförhållanden

Den ljusbågssläckande kammaren på inomhus VCB är inkapslad med epoxihartshylsor, vilket ger fas-till-fas och fas-till-jord-isolering, lämplig för den torra och rena miljön inuti ställverket. Den är kompakt i storlek och ger pålitlig isolering.

4. Säkerhetsisolering uppnås genom ställverk

Inomhus VCB själv har ingen synlig frånskiljare; Säkerhetsisoleringsfunktionen uppnås med jordningsbrytaren och frånskiljaren på ställverket, lämplig för scenarier med omfattande skåpförreglingsskydd.

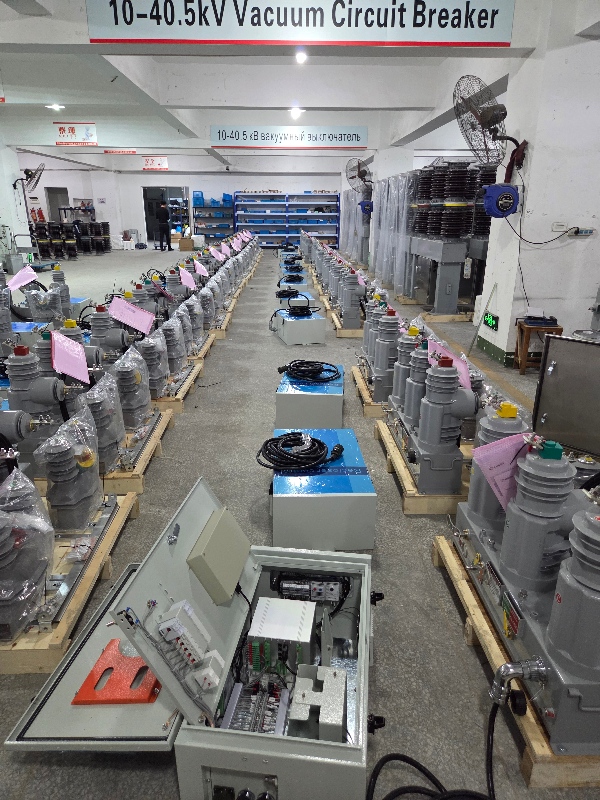

Vakuumbrytare utomhus (ZW32-serien)

Eftersom utomhus VCB måste utsättas för utomhus under längre perioder, hanterar förhållanden som sol och regn, extrema temperaturskillnader och dammföroreningar, betonar deras design hållbarhet och skydd. Lugao Electrics utomhus VCB kännetecknas av sin lilla storlek, låga vikt, anti-kondensegenskaper och underhållsfria drift:

Designfunktioner

1. Högtätande trefas stolptyp helt sluten struktur

Vakuumbrytare för utomhusbruk antar en helt tät design och uppnår en skyddsnivå på IP65 och högre. De är helt vattentäta, dammtäta och anti-kondens, vilket möjliggör stabil drift i regn, snö och dammiga miljöer under längre perioder. De är också resistenta mot höga temperaturer, UV-strålning och åldrande, opåverkade av väderförändringar utomhus.

2. Stora krypavstånd isolerande silikongummibussningar

Vakuumbrytare för utomhusbruk använder isolerande bussningar av silikongummi (eller keramik) med stora krypavstånd. Jämfört med epoxihartsbussningar inomhus, ger detta ett längre krypavstånd, förhindrar överslagsutsläpp i fuktiga och förorenade utomhusmiljöer och erbjuder överlägsen motståndskraft mot UV-åldring.

3. Bekväm och flexibel drift säkerställer säkerhet. Lugaos utomhusvakuumbrytare kan manövreras manuellt, elektriskt eller på distans. De ger tydligt synliga frånkopplingar, vilket säkerställer tillförlitlig elektrisk isolering under underhåll utan behov av ytterligare frånkopplingsbrytare, vilket gör dem lämpliga för utomhusmiljöer utan slutna ställverk.

4. Flexibla installationsalternativ som kan anpassas till utomhusscenarier. VCB utomhus stöder olika installationsmetoder, inklusive stolpmonterade och golvmonterade installationer, vilket eliminerar behovet av ett dedikerat distributionsrum inomhus. Detta gör dem särskilt lämpliga för platser som kräver frekvent drift.

Jämförelsetabell över kärnskillnader mellan inomhus- och utomhusdammsugare

Hur väljer man rätt vakuumbrytare för ditt projekt?

När du väljer en VCB, fokusera på tre nyckelaspekter: installationsmiljö, skyddskrav och underhållsscenarier:

1. Prioritera installationsmiljön. Om utrustningen installeras i ett slutet utrymme såsom ett inomhusställverk eller distributionsrum, räcker det med en inomhus VCB, vilket ger lägre kostnader och bättre kompatibilitet. För utomhusledningar eller stolpmonterade scenarier måste dock en utomhus VCB väljas; annars kommer utrustningen snabbt att skadas av regn, kondens och föroreningar.

2. Bedöm hur allvarlig miljön är. För kraftigt förorenade och korrosiva miljöer som kustområden och kemiska industriparker bör även inomhusmiljöer prioritera inomhus VCB:er med hög skyddsnivå. I kraftigt förorenade utomhusområden bör stora krypavstånd och antifouling utomhus VCB väljas.

3. Tänk på underhållsbehov. För externa scenarier utomhus, prioritera utomhus VCB med integrerade frånkopplingsbrytare och underhållsfria konstruktioner för att minska underhållssvårigheter på plats. För inomhusscenarier, välj en lämplig inomhus VCB-modell baserat på ställverkskonfigurationen.

Som en fabrik med över 20 års tillverkningserfarenhet kan Lugao Power tillhandahålla anpassade VCB-valslösningar baserat på ditt projekts spänningsnivå, nuvarande parametrar och installationsmiljö, vilket hjälper dig att matcha den mest lämpliga utrustningen.

Vanliga frågor: Vakuumbrytare inomhus kontra utomhus

1.Kan jag använda en inomhus VCB utomhus för att spara kostnader?

Detta rekommenderas inte. Vakuumbrytare för inomhusbruk saknar de nödvändiga funktionerna för utomhusbruk, såsom regntät, UV-beständig och föroreningsbeständig isolering. Detta utgör en säkerhetsrisk och upphäver garantin.

2.Kan samma VCB-modell fungera för både inomhus- och utomhusprojekt?

De är inte utbytbara. Även om de använder samma vakuumbrytande teknik, är deras mekaniska och isolerande design speciellt skräddarsydda för speciella miljöer. Att använda fel typ kan leda till för tidig skada och säkerhetsrisker.

3.Kräver utomhus VCB underhåll?

Lugaos utomhusvakuumbrytare är designade med en helt sluten struktur, vilket möjliggör lågt underhåll eller underhållsfri drift. Regelbunden visuell inspektion av isolatorns tillstånd rekommenderas dock fortfarande.

4.Är urvalslogikerna för inomhus och utomhus VCB samma för 10kV och 35kV?

Logiken är exakt densamma, bestäm först installationsmiljön, urvalsprincipen förblir oförändrad oavsett spänningsnivån.

5.Är det stor prisskillnad mellan de två typerna av VCB?

För samma spännings- och strömspecifikationer är VCB utomhus dyrare än inomhus. Detta beror på att utomhusmodellen använder hög väderbeständig isolering, en helt tät vattentät struktur och ett tjockare skal, vilket resulterar i högre tillverknings- och materialkostnader.
